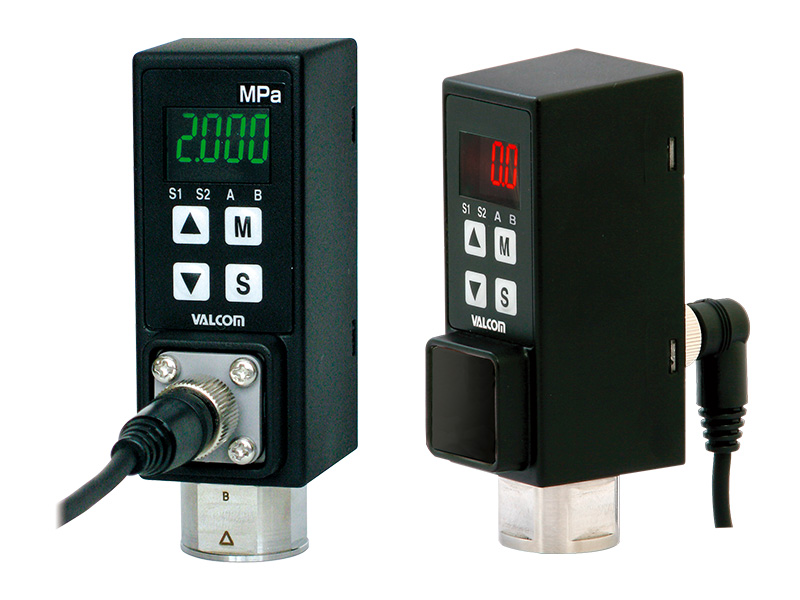

高精度小型智能数字压力表
VSW2H series500kPa～50MPa
※根据规格不同，形状可能会与图片有些差别。
- 高精度±0.25%F.S.±1digit以下(包含使用温度0～50℃ 温度特性的综合精度)
- 带有可以在运行过程中检查异常压力历史的“最大值/最小值存储”功能
- 采用彩色液晶显示器，便于通过“绿色、红色”来更加直观地进行观察
- 设定输出可以切换上限/下限、也可在NPN/PNP间切换（出厂时设定为NPN）
| 测量介质 | H传感器：水、油、气体等不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 VT传感器：水水、油、气体等不会腐蚀SUS630及430/15-5PH的介质 |
|---|---|
| 测量种类 | 可进行正压的测量 |
| 测量范围 | 500kPa～50MPa |
规格
| 显示 | -1999～5000（※1） 7段 4位 LCD（字符高9mm） |
|---|---|
| 显示颜色 | 红或绿（任意设定） |
| 额定容量 | 500kPa, 1, 2, 3.5, 5, 10, 20, 35, 50MPa |
| 校准量程 | 0～(500kPa, 1, 2, 3.5, 5, 10, 20, 35, 50)MPa |
| 精度 | ±0.25%F.S.±1digit以下 [包含非线性、滞后、重复性、0～50℃的温度特性（25℃基准）] |
| 输出 | 2点集电极开路输出（可切换NO/NC） 设定输出最大额定 DC30V 20mA 残留电压 0.85V（NPN输出时） |
| 1点集电极开路输出+4～20mA输出（允许负载电阻 400Ω以下） | |
| 环境温度范围 | 温度0～50℃（测量介质温度 -10～70℃） |
| 允许过载 | 500kPa, 1・2・3.5MPa:300%R.C. 5・10・20・35・50MPa:150%R.C. |
| 防护等级 | IP65防护等级（专用电缆连接状态） |
| 温度特性 | 包含在上述精度中 |
| 抗振性能 | 98m/s²(10G)[符合IEC68-2-6] |
| 连接螺丝形状 | Rc1/4[内螺纹]：（选配）R1/4[外螺纹] |
| 适合规格 | CE标志（EMS指令、欧州RoHS指令） |
| 主体侧连接器 | 欧姆龙制 型号XS2M-D423 |
| 电源电压 | DC24V±10% |
| 耗电量 | 约30mA（带模拟输出约50mA） |
| 各种功能 | 主体摇头机构(±120°)/2nd显示功能/显示更新速度/零点迁移/零限点 模拟测试/衰减常数/FIX零点/移动平均次数/峰值保持 键锁保护/最大值与最小值存储 |
| 受压部材质 | H传感器：Hastelloy哈氏合金 C-22同等材料 VT传感器：SUS630 |
| 连接螺丝材质 | H传感器：SUS316L VT传感器：SUS430 |
| 质量 | 主体：约230g |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 |
| 选配（※2） | 壁挂固定支架[VSW2-BR] |
- （※1）根据出厂时设定。超出校准量程范围，无法显示。
- （※2）请与本公司营业部联系。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2H | 高精度型 中、高压小型带数字显示压力开关 | ||
| 2.输出 | 02 | 2点集电极开路输出（工厂出厂时设定为NPN） | |||
| 31 | 1点集电极开路输出（工厂出厂时设定为NPN） +4～20mA输出（能够任意进行量程比例调试设定） |
||||
| 3.电源 | ○ | 4 | DC24V±10%（耗电量 约30mA ※带模拟输出约0mA） | ||
| 4.校准量程 | 500kPa | (0～500kPa) | 传感器H指定时 | 额定容量500KPG指定 | |
| 1000kPa | (0～1000kPa) | 额定容量001MPG指定 | |||
| 1.000MPa | (0～1.000MPa) | ||||
| 2000kPa | (0～2000kPa) | 额定容量002MPG指定 | |||
| 2.000MPa | (0～2.000MPa) | ||||
| 3.50MPa | (0～3.50MPa) | 额定容量3R5MPG指定 | |||
| 3.500MPa | (0～3.500MPa) | ||||
| 5.00MPa | (0～5.00MPa) | 传感器VT指定时 | 额定容量005MPG指定 | ||
| 5.000MPa | (0～5.000MPa) | ||||
| 10.0MPa | (0～10.0MPa) | 额定容量010MPG指定 | |||
| 10.00MPa | (0～10.00MPa) | ||||
| 20.0MPa | (0～20.0MPa) | 额定容量020MPG指定 | |||
| 20.00MPa | (0～20.00MPa) | ||||
| 35.0MPa | (0～35.0MPa) | 额定容量035MPG指定 | |||
| 35.00MPa | (0～35.00MPa) | ||||
| 50.0MPa | (0～50.0MPa) | 额定容量050MPG指定 | |||
| 50.00MPa | (0～50.00MPa) | ||||
| 5.电缆连接 | WN | 无附带电缆（客户准备的情况） 正面连接器型 主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 |
|||
| WS | 防水连接器（正面 直型）+电缆2m | ||||
| WR | 防水连接器（正面 角型）+电缆2m | ||||
| RN | 无附带电缆（客户准备的情况） 背面连接器型 主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 |
||||
| RS | 防水连接器（正面 直型）+电缆2m | ||||
| RR | 防水连接器（正面 角型）+电缆2m | ||||
| 6.传感器类型 | H | 半导体薄膜传感器（无主体摇头机构） | |||
| VT | 薄膜传感器 | ||||
| 7.额定容量 | 500KPG | 500kPa | |||
| 001MPG | 1000kPa | ||||
| 002MPG | 2000kPa | ||||
| 3R5MPG | 3500kPa | ||||
| 005MPG | 5MPa | ||||
| 010MPG | 10MPa | ||||
| 020MPG | 20MPa | ||||
| 035MPG | 35MPa | ||||
| 050MPG | 50MPa | ||||
| 8.连接螺丝 | C2 | Rc1/4 | |||
| R2 | R1/4 | ||||

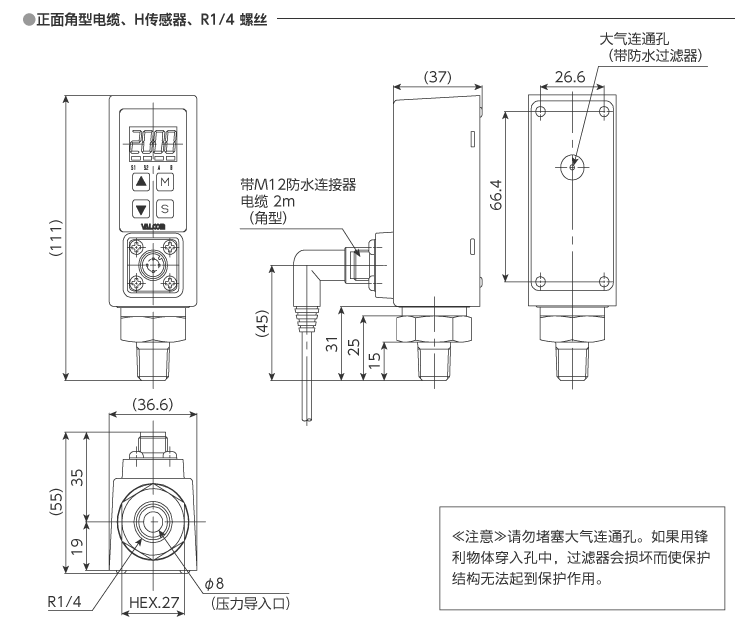

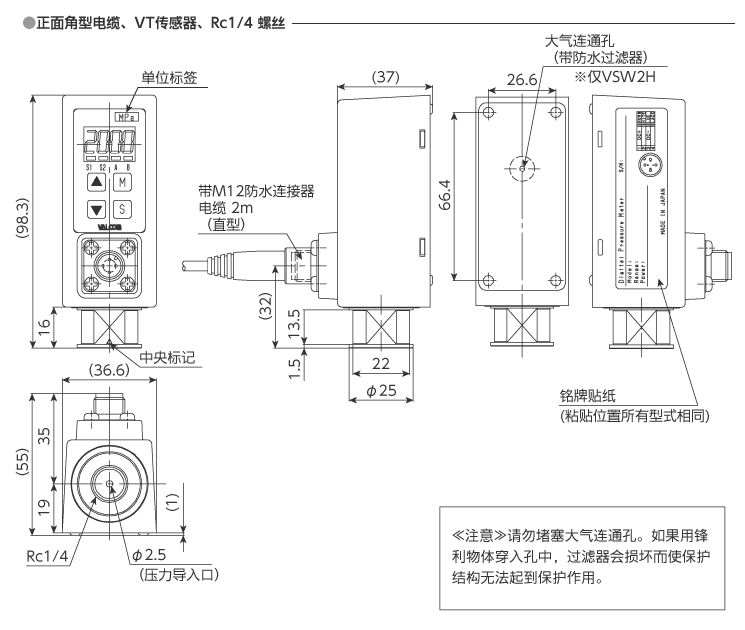

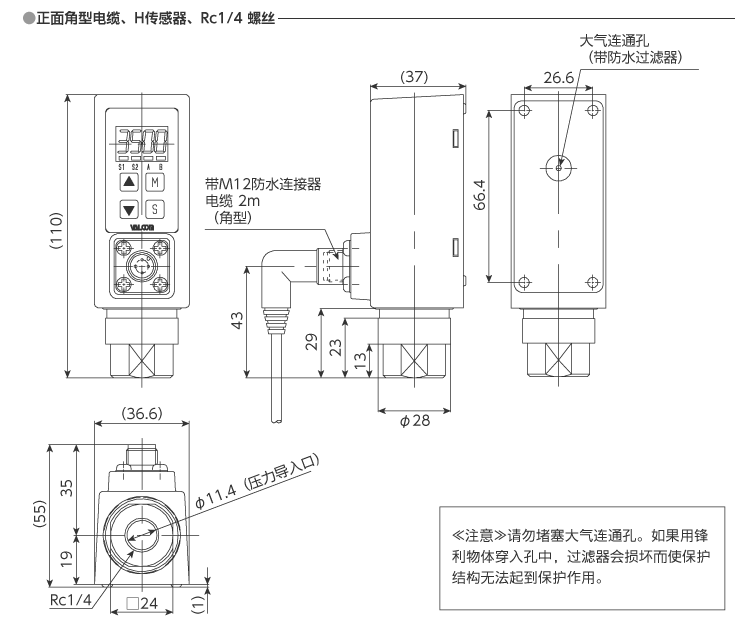

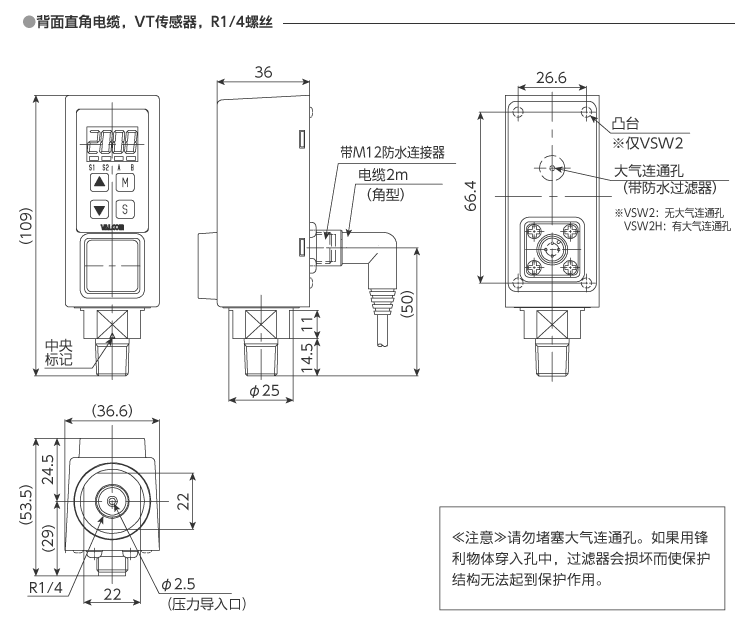

外形尺寸（单位：mm）

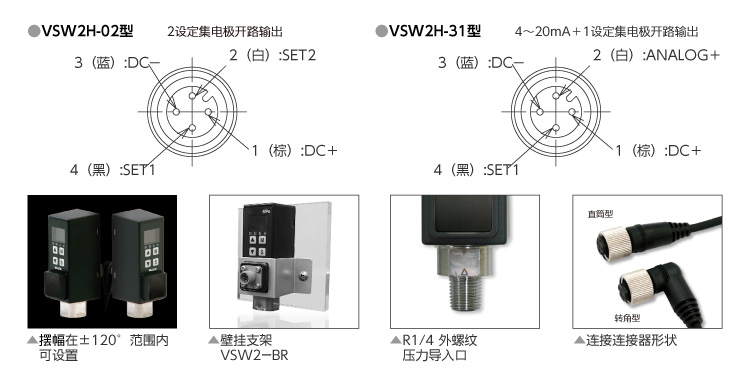

配线图
数字压力表
