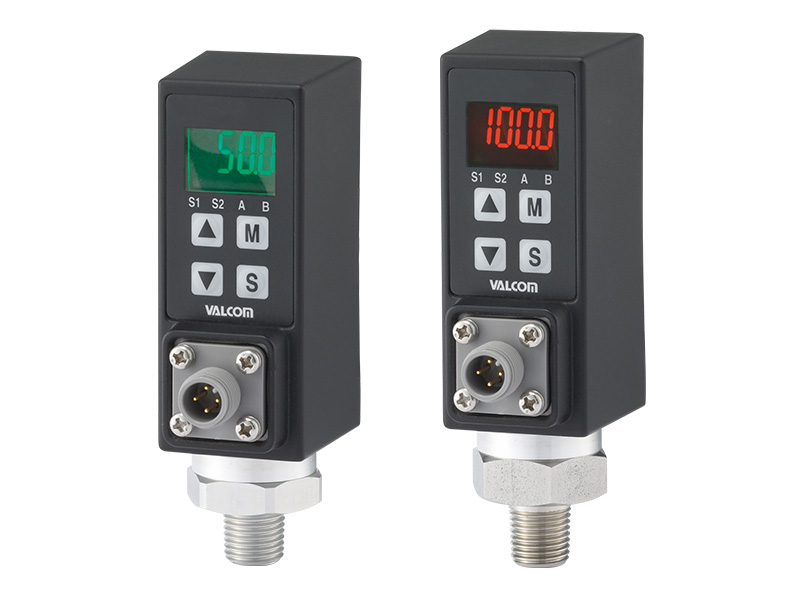

高容量型压力开关 低压、绝对压力用 小型智能数字压力表
VSW2 series（双触点高容量输出 低压・绝对压力用）5kPa～700kPa
50kPa abs～700kPa abs
50kPa abs～700kPa abs
※根据规格不同，形状可能会与图片有些差别。
- 压力开关高容量型双触点输出专用型(触点容量50mA)
- 带有可以在运行过程中检查异常压力历史的“最大值／最小值存储”功能
- 采用彩色液晶显示器，便于通过“绿色、红色”来更加直观地进行观察。
- 小型［全长约111（107）mm、宽37mm］最适合于机械式开关的更换
| 测量介质 | S传感器：不会影响SUS304、SUS316L、硅玻璃、NBR、硅胶的惰性气体 H传感器・A传感器：水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料+SUS316L的介质 P传感器：水、油、气体等不会腐蚀SUS316L的介质 |
|---|---|
| 测量种类 | 可进行正压、绝对压力、连成压的测量 |
| 测量范围 | S传感器：5kPa H传感器：50kPa及50kPa abs A传感器：100～500kPa及100～500kPa abs P传感器：100～700kPa |
规格
| 显示 | -1999～2000（※1） 7段 4桁LCD（字符高9mm） | |
|---|---|---|
| 显示色 | 红或绿（任意设定） | |
| 额定容量 | 5, 50, 100, 200, 350, 500, 700kPa 50, 100, 200, 500, 700kPa abs |
|
| 校准量程 | 0～(5, 50, 100, 200, 350, 500, 700)kPa 0～(50, 100, 200, 500, 700)kPa abs |
|
| 精度 | ±0.5%F.S.±1digit （包含非线性、滞后、重复性） |
|
| 输出 | 2点NPN集电极开路输出 设定输出最大额定DC30V 50mA 残留电压0.85V以下 |
|
| 环境温度范围 | 温度0～50℃（测量介质温度 0～70℃） | |
| 允许过载 | S传感器・H传感器・A传感器：300%R.C. P传感器：200%R.C. |
|
| 防护等级 | IP65防护等级（专用电缆连接状态） | |
| 温度特性 | ±2.5%F.S.（25℃标准、在使用温度范围内） | |
| 抗振性能 | 98m/s²(10G)[符合IEC68-2-6] | |
| 连接螺丝形状 | R1/4[外螺纹] | |
| 适合规格 | CE标志（EMC指令、欧州RoHS指令） | |
| 主体侧连接器 | 欧姆龙制 型号XS2M-D423 | |
| 测量介质 | S传感器： 不会影响SUS304、SUS316L、硅玻璃、NBR、硅胶的惰性气体 |
|
| H传感器・A传感器： 水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料+SUS316L的介质 |
||
| P传感器： 水、油、气体等不会腐蚀SUS316L的介质 |
||
| 电源电压 | DC18～30V | |
| 耗电量 | 约30mA | |
| 其他功能 | 峰值保持/阻尼/FIX零点/最大值与最小值存储 窗口比较器/零点迁移/键锁保护等 |
|
| 材质 | 连接螺纹 | S传感器：SUS304+SUS316L H传感器・A传感器・P传感器：SUS316L |
| 膈膜 | S传感器：半导体 H传感器・A传感器：Hastelloy哈氏合金C-22同等材料 P传感器：SUS316L |
|
| 质量 | S传感器・H传感器・A传感器：主体 约200g P传感器：主体 约150g |
|
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 |
|
| 选配（※2） | 壁挂固定支架[VSW2-BR] | |
- （※1）根据出厂时设定。超出校准量程范围，无法显示。
- （※2）请与本公司营业部联系。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2 | 低压、绝对压力用 小型智能数字压力表 | ||
| 2.模拟输出 | ○ | 0 | 无模拟输出 | ||
| 3.设定输出 | ○ | 2N | 2设定NPN集电极开路输出 最大额定 DC30V 50mA | ||
| 4.电源 | ○ | 4 | DC18～30V（耗电量 约30mA） | ||
| 5.校准量程 | 正压（低压） ・绝对压 |
5.00kPa | S传感器、额定容量005KPG指定 | ||
| 35.0kPa | H传感器、额定容量050KPG指定 | ||||
| 50.0kPa | |||||
| 100kPa | A传感器、额定容量100KPG指定 | ||||
| 100.0kPa | |||||
| 200kPa | A传感器、额定容量200KPG指定 | ||||
| 200.0kPa | |||||
| 350kPa | A传感器、额定容量500KPG指定 | ||||
| 500kPa | A传感器、额定容量500KPG指定 | ||||
| 700kPa | A传感器、额定容量700KPG指定 | ||||
| 35.0kPa abs | H传感器、额定容量050KPA指定 | ||||
| 50.0kPa abs | |||||
| 100kPa abs | A传感器、额定容量100KPA指定 | ||||
| 100.0kPa abs | |||||
| 200kPa abs | A传感器、额定容量200KPA指定 | ||||
| 200.0kPa abs | |||||
| 500kPa abs | A传感器、额定容量500KPA指定 | ||||
| 700kPa abs | A传感器、额定容量700KPA指定 | ||||
| 负压・连成压 （※1） |
(－5.00kPa) | S传感器、额定容量005KPG指定 | |||
| P(±5.00kPa) | |||||
| N(±5.00kPa) | |||||
| (－50.0kPa) | H传感器、额定容量050KPG指定 | ||||
| P(±50.0kPa) | |||||
| N(±50.0kPa) | |||||
| (－100kPa) | P传感器、额定容量100KPG指定 | ||||
| (－100.0kPa) | |||||
| P(±100kPa) | |||||
| N(±100kPa) | |||||
| P(±100.0kPa) | |||||
| N(±100.0kPa) | |||||
| (－100～200kPa)※2 | P传感器、额定容量200KPG指定 | ||||
| (－100.0～200.0kPa)※2 | |||||
| (－100～350kPa)※2 | P传感器、额定容量700KPG指定 | ||||
| (－100～500kPa)※2 | P传感器、额定容量700KPG指定 | ||||
| (－100～700kPa)※2 | P传感器、额定容量700KPG指定 | ||||
| 6.电缆连接 | WN | 无附带电缆（客户准备的情况） 正面连接器型 本主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 |
|||
| WS | 防水连接器（正面 直型）+电缆2m | ||||
| WR | 防水连接器（正面 直角型）+电缆2m | ||||
| RN | 无附带电缆（客户准备的情况） 背面连接器型 本主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 |
||||
| RS | 防水连接器（背面 直型）+电缆2m | ||||
| RR | 防水连接器（背面 直角型）+电缆m | ||||
| 7.传感器类型 | S | 半导体传感器： 不会影响SUS304、SUS316L、硅玻璃、NBR、硅胶的惰性气体 |
|||
| 材质：半导体+SUS304+SUS316L | |||||
| H | 半导体隔膜式传感器： 水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料及SUS316L的介质 |
||||
| 材质：Hastelloy哈氏合金C-22同等材料+SUS316L | |||||
| A | 半导体隔膜式传感器： 水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料及SUS316L的介质 |
||||
| 材质：Hastelloy哈氏合金C-22同等材料+SUS316L | |||||
| P | 半导体隔膜式传感器： 水、油、气体等不会腐蚀SUS316L的介质 |
||||
| 材质：SUS316L | |||||
| 8.额定容量 | 参照右述 直接填写 框内的型号 |
惰性气体用 | 指定传感器S时 | 005KPG5kPa | |
| 気体・液体用 | 指定传感器H时 | 050KPG50kPa 050KPA50kPa abs | |||
| 指定传感器A时 | 100KPG100kPa 100KPA100kPa abs | ||||
| 200KPG200kPa 200KPA200kPa abs | |||||
| 500KPG350kPa | |||||
| 500KPG500kPa 500KPA500kPa abs | |||||
| 700KPG700kPa 700KPA700kPa abs | |||||
| 指定传感器P时 | 100KPG100kPa | ||||
| 200KPG200kPa | |||||
| 700KPG500kPa | |||||
| 9.连接螺丝 | ○ | R2 | R1/4 | ||
- （※1）指定连成压时，请在型号中指示重视正压或负压中的哪一个。
P：采用重视正压校准。 N：采用重视负压校准。 - （※2）额定200kPa以上仅重视正压。

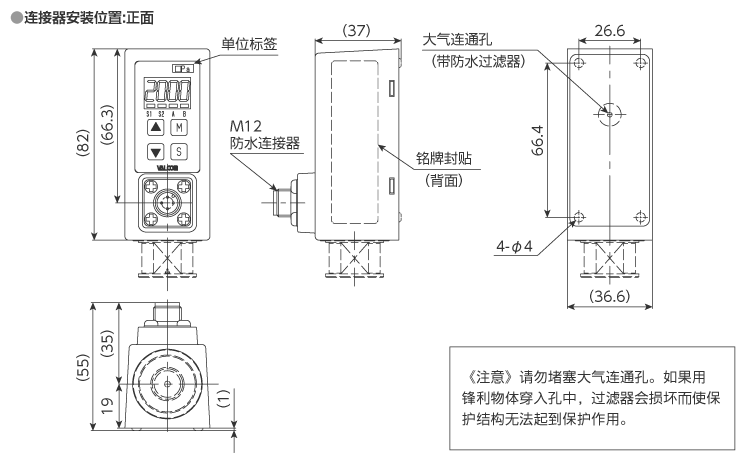

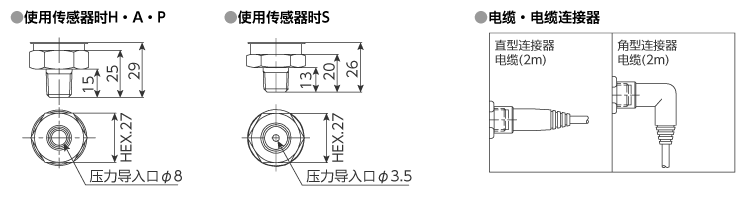

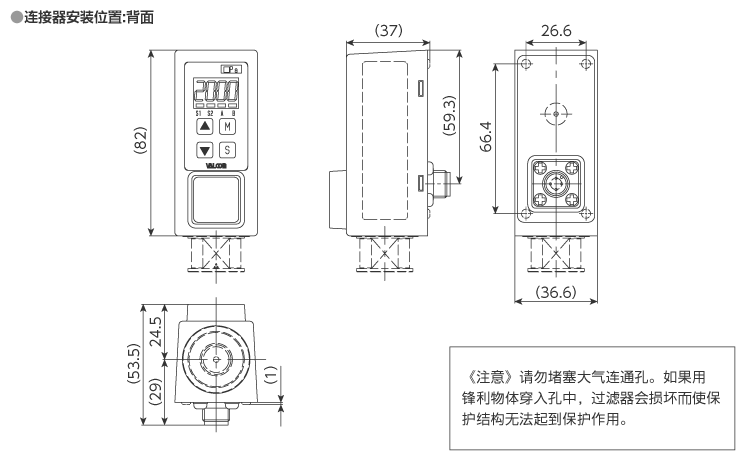

外形尺寸（单位：mm）

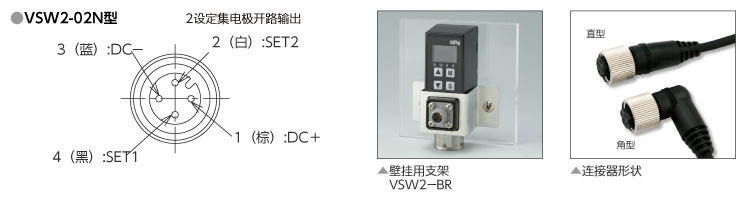

配线图
数字压力表
