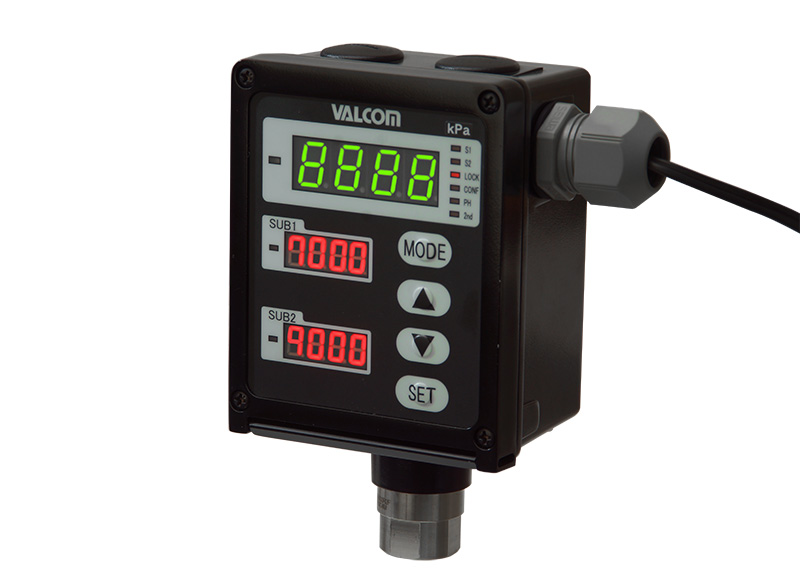

高精度智能数字压力表
VST series100～3500kPa
※根据规格不同，形状可能会与图片有些差别。
- 高精度±0.25%F.S.±1digit以下(包含使用温度0～50℃温度特性的综合精度)
- 传感器和开关均可使用
- 可在AC100V/AC200V下使用，支持AC通用电源
- 可视化现场显示的最佳选择
| 测量介质 | 水、油、气体等不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 |
|---|---|
| 测量种类 | 可在正压下测量 |
| 测量范围 | 100～3500kPa |
特点
高精度
- 在包含非线性、滞后、重复性、温度特性(0～50℃)的综合精度上实现高精度化(±0.25%F.S.)
- 压力显示为4位数字显示
高等级防护性能与丰富的功能
- 防护结构符合JIS C0920标准
- 阻尼功能、移动平均功能、最大值与最小值存储功能、峰值保持功能
AC100～240V通用电源
- 可使用AC100V/AC200V支持AC通用电源
2设定＋4～20mA模拟输出
- 支持传感器、开关等任何使用方法
- 模拟输出可实现比例缩放，分辨率更高
- 搭载模拟测试功能，用于模拟输出的回路检查
- 在两个副显示器上显示继电器输出的设定值
最适合于现场显示的可视化
- 主显示为红、橙、绿 三种颜色变换
- 主显示字符高14mm的大型LED显示
规格
| 显示 | -5000～5000 |
|---|---|
| 显示颜色 | 主显示：红色、橙色、绿色（任意设定）、副显示：红色 |
| 额定容量 | 100, 200, 500, 1000, 2000, 3500kPa |
| 校准量程 | 0～100, 200, 500kPa 1, 2, 2.5, 3.5MPa |
| 精度 | ±0.25%F.S.±1digit以下 [包含非线性、滞后、重复性、0～50℃的温度特性(25℃基准)] |
| 输出 | 双设定继电器输出+4～20mA输出 |
| 设定输出 额定控制容量 (负载电阻) AC240V 3A. DC30V 3A 机械寿命 5000万次以上 (开闭频率 300次/分) 电气寿命 10万次 (负载电阻、开闭频率 20次/分、额定控制容量时) 响应时间 约20msec (※1) |
|
| 量程缩放比例可任意设定 负载电阻 500Ω以下、响应时间 约10msec (※1) |
|
| 环境温度范围 | 温度0～50℃（测量介质温度0～70℃） |
| 允许过载 | 100kPa, 1MPa:400%R.C. 200kPa:350%R.C. 500kPa, 2MPa:150%R.C. 3.5MPa:150%R.C. |
| 防护等级 | 符合JIS C 0920标准的防尘、防喷流型 (※2) |
| 抗振性能 | 19.6m/s²(2G) 10～60Hz X・Y・Z 各方向2小时 |
| 连接螺丝形状 | Rc1/4 |
| 适合规格 | CE标志 (EMC指令、低电压指令、欧盟RoHS指令) |
| 电源电压 | AC100～240V 50/60Hz |
| 耗电量 | 15VA以下 |
| 各种功能 | 模拟测试功能、阻尼功能、移动平均功能 最大值与最小值存储功能、峰值保持功能 |
| 受压部材质 | Hastelloy哈氏合金C-22同级材料 |
| 连接螺丝材质 | SUS316L |
| 质量 | 主机：约820g、专用支架：约85g |
| 配件 | 专用支架、支架安装螺丝、M20管塞螺母 使用说明书（请指定日文或英文） 试验报告单1份 |
| 选配(※3) | 电缆接地［星和电机制：SCT-14］ |
- （※1）0～90%响应时间。阻尼、移动平均设定为最快的情况
- （※2）IP65防护等级以上的电缆接地连接状态
- （※3）标配不附带。请与本公司营业部联系。

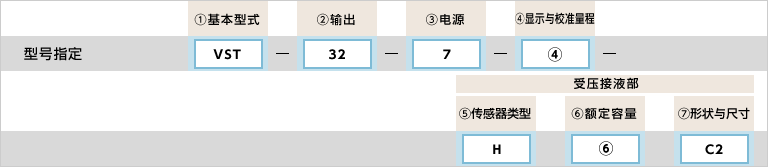

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VST | 传感器直接连接型高精度数字压力表VALCUBE | |
| 2.输出 | ○ | 32 | 双设定继电器输出 + 4～20mA | |
| 3.电源 | ○ | 7 | AC100～240V | |
| 4.校准量程 | 100.0kPa | (0.0～100.0kPa) | 额定容量100KPG指定 | |
| 200.0kPa | (0.0～200.0kPa) | 额定容量200KPG指定 | ||
| 500.0kPa | (0.0～500.0kPa) | 额定容量500KPG指定 | ||
| 1000kPa | (0～1000kPa) | 额定容量1000KPG指定 | ||
| 1.000MPa | (0.000～1.000MPa) | |||
| 2000kPa | (0～2000kPa) | 额定容量2000KPG指定 | ||
| 2.000MPa | (0.000～2.000MPa) | |||
| 2500kPa | (0～2500kPa) | 额定容量3500KPG指定 | ||
| 2.500MPa | (0.000～2.500MPa) | |||
| 3500kPa | (0～3500kPa) | |||
| 3.500MPa | (0.000～3.500MPa) | |||
| 5.传感器类型 | ○ | H | 半导体隔膜式压力传感器 | |
| 6.额定容量 | 100KPG | 100kPa | 显示与校准量程100.0kPa指定 | |
| 200KPG | 200kPa | 显示与校准量程200.0kPa指定 | ||
| 500KPG | 500kPa | 显示与校准量程500.0kPa指定 | ||
| 1000KPG | 1MPa | 显示与校准量程1000kPa 1.000MPa指定 | ||
| 2000KPG | 2MPa | 显示与校准量程2000kPa 2.000MPa指定 | ||
| 3500KPG | 3.5MPa | 显示与校准量程2500kPa 2.500MPa 3500kPa 3.500MPa指定 | ||
| 7.形状与尺寸 | ○ | C2 | Rc1/4（内螺纹） | |

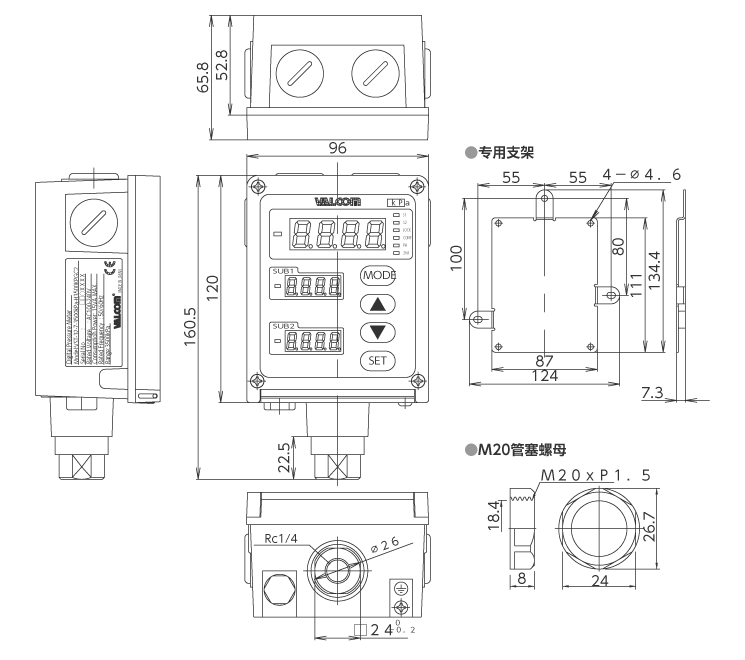

外形尺寸（单位：mm）

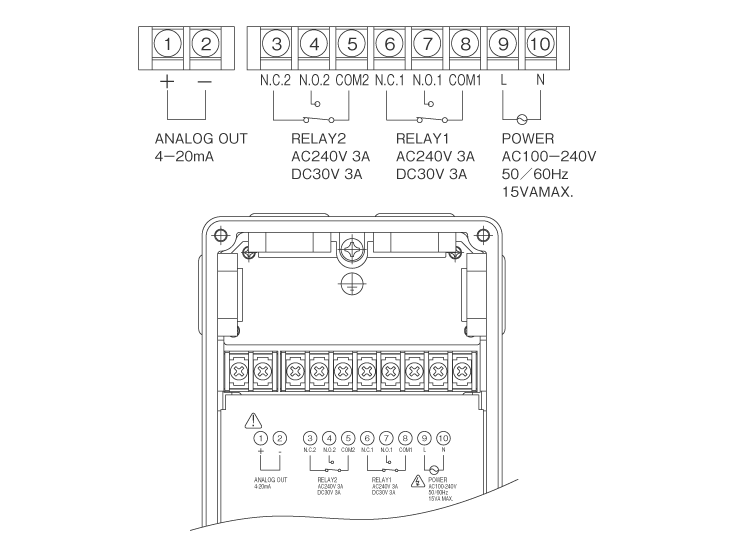

端子台配线图

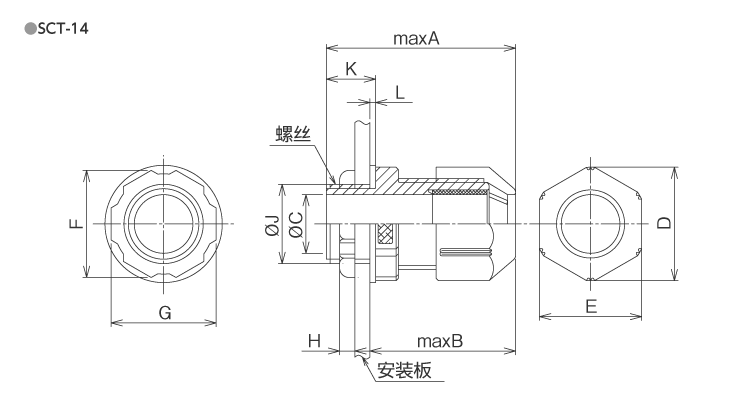

电缆封头（选配）
| 型号 | 适合电缆外径 | 螺丝 | 安装孔径 | 安装板最大厚度 | |||
|---|---|---|---|---|---|---|---|
| 管用平行螺纹的名称 | 厚钢电线管螺纹的名称 | 螺纹外径ØJ | 螺纹长度K | ||||
| SCT-14 | Ø10.5～14.5 | G1/2 | CTG16 | 21.0 | 13.0 | Ø22 | 4 |
| 型号 | 主体与盖的尺寸 | 锁定螺母尺寸 | 橡胶密封圈厚度L | ||||||
|---|---|---|---|---|---|---|---|---|---|
| maxA | maxB | C | D | E | F | G | H | ||
| SCT-14 | 50.0 | 38.5 | 15.5 | 30.0 | 27.0 | 28.5 | 27.0 | 4.0 | 1.5 |
