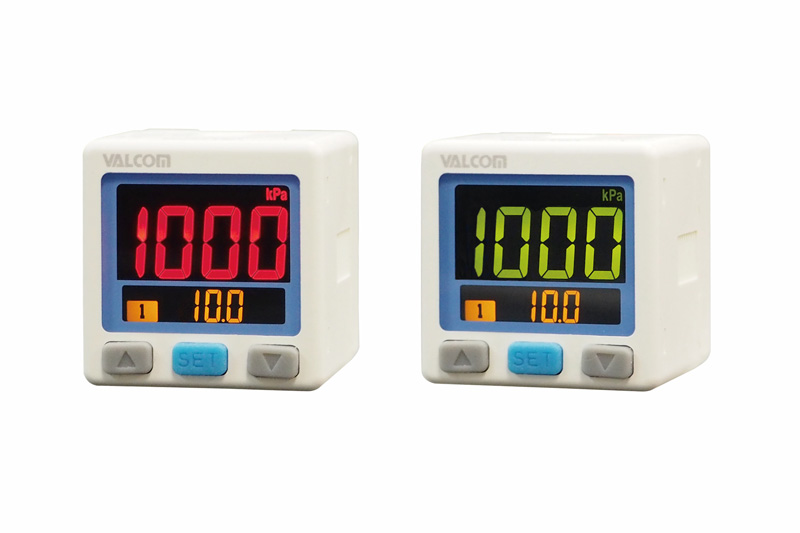

超小型LCD 数字双画面3色显示压力传感器
VSS-□35 series-101.3kPa～1MPa
- 标准配置包括模拟输出1～5V、集电极开路2点输出
- 符合RoHS指令，有益于环保
- 可以选择滞后动作、窗口比较器动作
（参见操作图） - 标配其他功能（零点复位、安全锁）
- 单位切换功能（仅限国外：选配）
※请联系各营业所
| 测量介质 | 空气、氮、氩等非腐蚀性气体 |
|---|---|
| 测量种类 | 可在正压、连成压下测量 |
| 测量范围 | 从0.000～1.000MPa、±100.0kPa、-101.3～0.0kPa三种型式中选择 |
特点

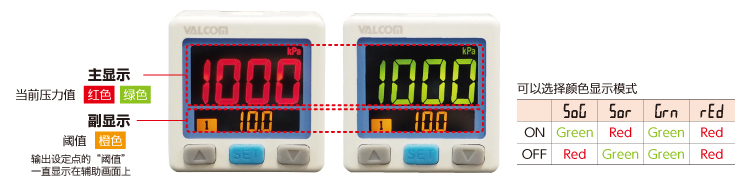

可根据情况区分使用的双画面3色显示，提高视觉效果！
规格
| 额定压力范围 | 参照下述 表1 | |
|---|---|---|
| 设定/使用压力范围 | 参照下述 表1 | |
| 设定压力分辨率 | 参照下述 表1 | |
| 保证耐压力 | 参照下述 表1 | |
| 电源电压 | （DC12V～24V）±10%以下、纹波（Vp-p）10%以下 | |
| 耗电量 | 40mA以下（无负载时） | |
| 开关输出 | NPN集电极开路输出 负载电流：Max 125mA、供给电压：Max DC30V、内部压降：Max 1.5V |
|
| 模拟输出 | DC1～5V±2.5%F.S.以下（在额定压力范围内） 输出阻抗：约1kΩ 直线性：±1%F.S.以下 ※正压(P)的模拟输出将压力范围0～1MPa输出为1～5V。 ※负压(V)的模拟输出将压力范围0～-101.3kPa输出为1～5V。 |
|
| 显示精度 | ±2%F.S.±1digit以下（环境温度：25℃±3℃时） | |
| 温度特性 | ±2.5%F.S.以下（在基准温度25℃ 使用环境温度范围） | |
| 重复性 | ±0.2%F.S.±1digit以下 | |
| 响应性 | 2.5msec.以下 （25、100、250、500、1000、1500 msec. 可切换） | |
| 环境温度范围 | 0～50℃（不可结露、结冰） | |
| 环境湿度管理 | 35～85%RH（不可结露、结冰） | |
| 保存温度 | -10～60℃（不可结露、结冰） | |
| 显示 | 数字显示 | 主显示：3½位 7段 红/绿色 设定值显示：橙色 其他显示：红/绿色 |
| 动作指示灯 | OUT1、OUT2：橙色LED（ON时亮灯） | |
| 抗振性 | 双振幅1.5mm或10G、1分钟10Hz～55Hz～10Hz、X.Y.Z各方向2小时 | |
| 抗冲击 | 100m/s²（10G）X.Y.Z各方向3次 | |
| 适用流体 | 空气、惰性气体 | |
| 连接部 | R1/8（外螺纹）、M5（内螺纹） | |
| 材质 | 主机 | PBT+GF30% |
| 端口 | 黄铜、镍电镀 | |
| 检测部分结构 | 硅隔膜 | |
| 电缆 | 耐油性电缆（0.15mm²）2m | |

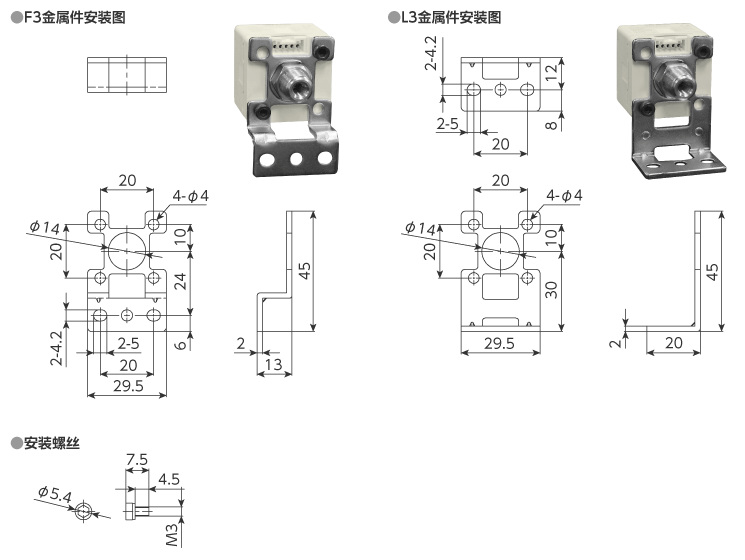

| 配件 | 日语版使用说明书、F3安装金属配件、L3安装金属配件、安装螺丝 M3×4.5L（2颗） | |
| 质量 | 约80g（含2m导线） | |
| 防护等级 | IP40 | |
| 欧州RoHS | 指令適合品 | |
| CE标志 | EN61000-6-4：2007+A1：2011、EN55022：2010+AC：2011、 ClassA、EN61000-6-2：2005 |
|
| 选配 | 表面安装面板（VSS-ACCH9） ※标配不含。需要时请与本公司营业窗口商谈。 |
|
| 表1 | |||
|---|---|---|---|
| 型号 压力量程 |
正压 | 连成压 | 负压 |
| VSS-P35R-NCA | VSS-C35R-NCA | VSS-V35R-NCA | |
| 额定压力范围 | 0.000～1.000MPa | -100.0～100.0kPa | -101.3～0.0kPa |
| 设定/使用压力范围 | -0.100～1.000MPa | -101.0～101.0kPa | -101.3～10.0kPa |
| 设定压力分辨率 | 0.001MPa | 0.1kPa | |
| 保证耐压力 | 1.5MPa | 300kPa | |

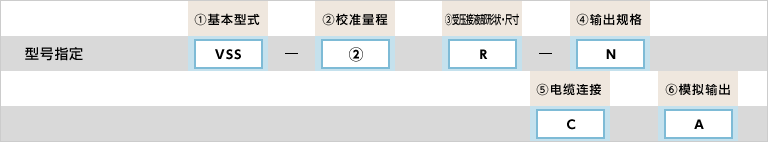

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSS | 超小型LED 数字显示压力传感器 | ||
| 2.校准量程 | P35 | 正压：-0.100～1.000MPa | |||
| C35 | 连成压：-101.0～101.0kPa | ||||
| V35 | 负压：-101.3～10.0kPa | ||||
| 3.受压接液部形状·尺寸 | ○ | R | R1/8、M5（内螺纹） | ||
| 4.输出规格 | ○ | N | NPN集电极开路 | ||
| 5.电缆连接形状 | ○ | C | 2m连接器电缆 | ||
| 6.模拟输出 | ○ | A | DC1～5V （±0.1V） |
P35 | 相对于压力范围 0～1MPa, 1～5V的输出 |
| C35 | 相对于压力范围 -100～100kPa, 1～5V的输出 | ||||
| V35 | 相对于压力范围 0.0～-101.3kPa, 1～5V的输出 | ||||

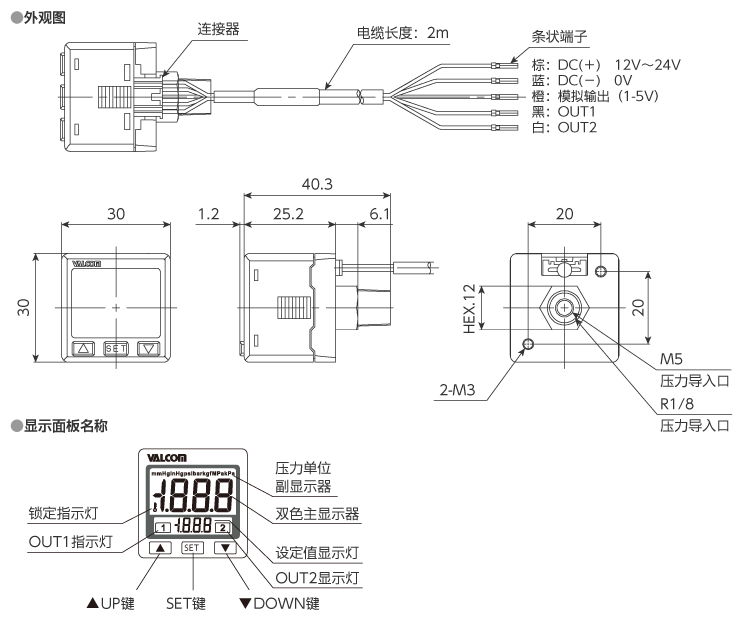

外形尺寸（单位：mm）

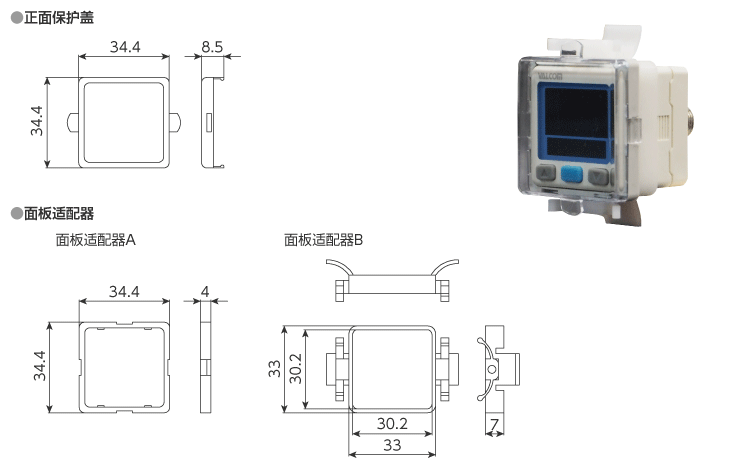

选配 表面安装的面板 VSS-ACCH9（单位：mm）

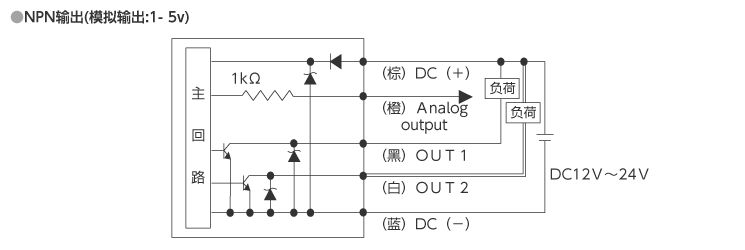

内部电路图和连接示例

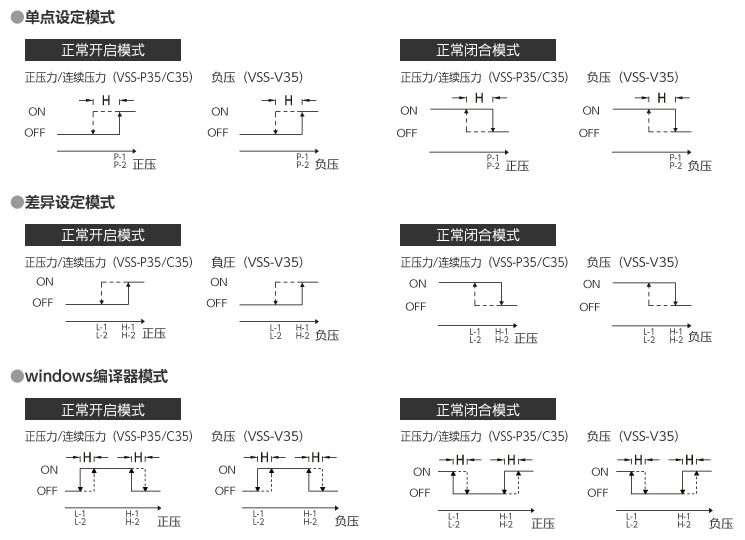

操作图
※当应差设定2digits或者其以下时，如果极其接近输入压力的话，有可能产生错误动作。
※窗口缩放比例输出模式中，如果两个设定点比固定应差设定值小的场合，会有发生开关量输出不动作情况。
