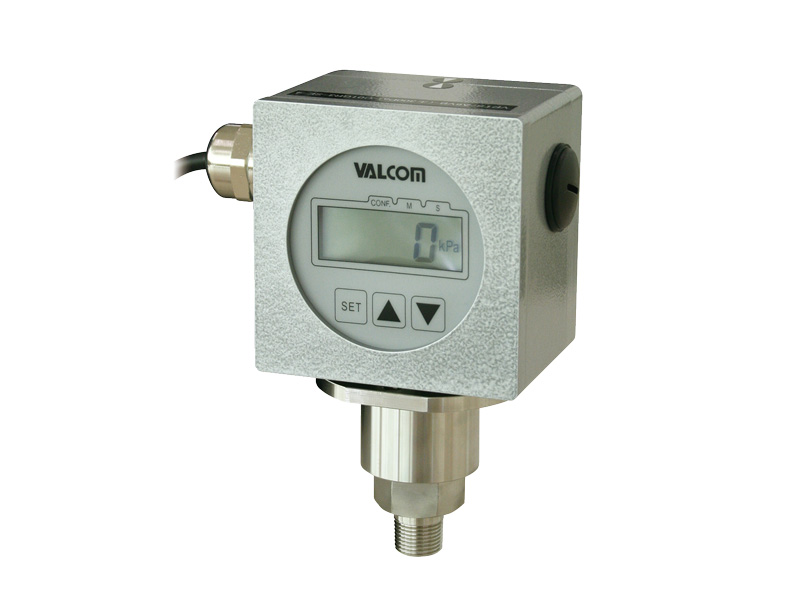

可变量程双线式陶瓷压力传感器
VPTS series-300Pa～300Pa
- 为支持一般工业机械中需要在微压下进行压力控制的用途，以高精度、高耐压、高耐久性、高稳定性为概念进行产品开发
- 实现了具有绝对优势的规格指标和易用性及低价格
※注意：受感部为SUS316L(螺丝)+陶瓷铝+O型圈(EPDM)。请注意所使用的流体。
| 测量介质 | 不会腐蚀SUS316L(螺丝)+陶瓷铝+O型圈(EPDM)的介质 |
|---|---|
| 测量种类 | 可进行连成压的测量 |
| 测量范围 | -300～300Pa |
规格
| 额定容量 | ±2.5kPa |
|---|---|
| 允许过载 | 200%R.C. |
| 电源电压 | DC24V（可动作范围18～26.5V） |
| 模拟输出 | 4～20ｍA 双线式（上限：约22mA） 允许负载电阻：380Ω以下（電电源电压4V・周围温度在25℃时） |
| 响应时间 | 0.2、0.5、1、2、4、8、16、32、64（63%到达时间）中选择 |
| 显示 | 7段 4位LCD显示（字符高9mm）、最大表示范围：-300～300、带背光 |
| 精度 | ±0.2%R.C.±1digit以下 （包含非线性、滞后、重复性） |
| 零点的温度影响 | ±0.5%R.C./10℃以下 |
| 输出的温度影响 | ±0.5%R.C./10℃以下 |
| 环境温度范围 | 0～50℃（放大器·显示部） -20～80℃（测量介质温度） 0～90%R.H.（不可结露） |
| 功能 | 模拟测试功能、阻尼功能（回路检查）、 异常时超限设定、一键零点调整功能等 |
| 材质（主机） | 铝合金 |
| 受感部材质 | 陶瓷铝+O型圈（EPDM） |
| 连接螺丝材质 | SUS316L |
| 连接螺丝形状 | R3/8 |
| 推荐紧固扭矩 | 20N・m |
| 最大紧固扭矩 | 30N・m |
| 设定变更次数（上限） | 写入保证次数 1万次 |
| 防护等级 | IP67防护等级 |
| 配件 | 电缆接地 1个 |
| 选配 | 50A配管固定用支架一套 |
型号选择
压力传感器的选择
压力传感器内置于主体外壳中，因此无需指定。

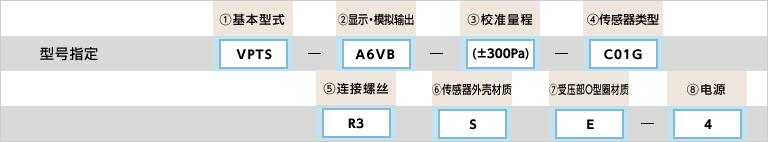

| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPTS | 可变量程双线式陶瓷压力传感器 |
| 2.显示与模拟输出 | ○ | A6VB | 4～20mA (双线式) 输出比例可调式 显示部 带背光 |
| 3.校准量程 | ○ | (±300Pa) | (-300～300Pa) |
| 4.传感器类型 | ○ | C01GR3 | 陶瓷传感器 额定容量 ±2.5kPa |
| 5.连接螺丝 | ○ | R3 | R3/8 |
| 6.传感器外壳材质 | ○ | S | SUS304 |
| 7.受压部O型圈材质 | ○ | E | EPDM |
| 8.电源 | ○ | 4 | DC24V |

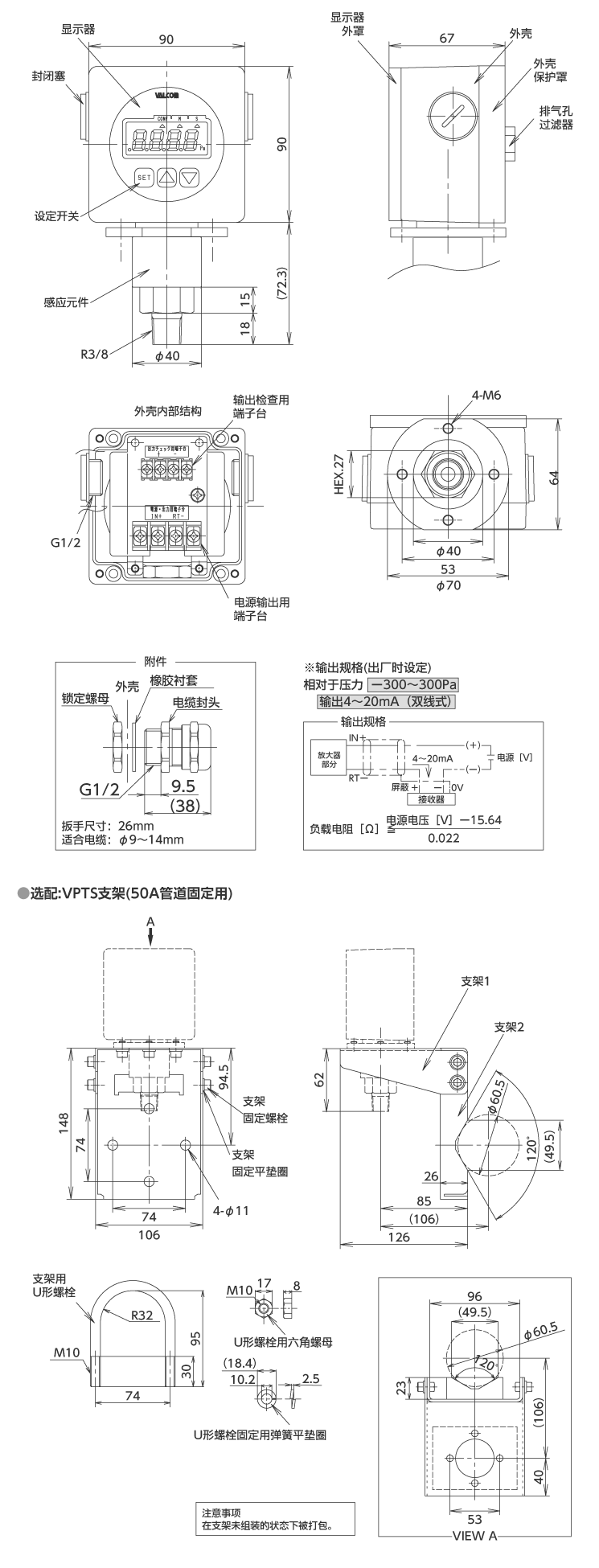

外形尺寸（单位：mm）
