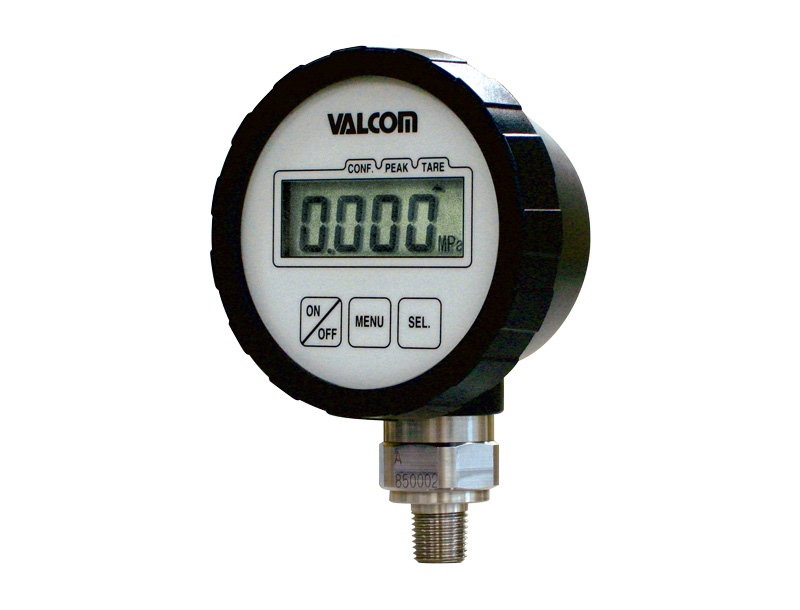

电池式压力检查仪
VPG8 series （中 、高压用）1MPa～100MPa
※根据规格不同，形状可能会与图片有些差别。
- 最适合于布尔登管式压力表的现场校准仪
- 质轻、紧凑、高精度（精度±0.25%F.S.：1MPa～50MPa）防水型（相当于IP65防护等级）
- 通过峰值保持功能可以确认压力峰值、±的变动压力
- 电池驱动型产品（7号碱性电池），因此可作为便携式压力表使用，电池更换操作简单
- 溯源性文件可以选配
| 测量介质 | 空气、气体、水、油等不会腐蚀SUS630、15-5PH（沉淀硬化系不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压的测量 |
| 测量范围 | -0.1～1MPa, 0～100MPa |
规格
| 显示 | 4位液晶（LCD）显示（最大-1999～2000）、字符高12.7mm |
|---|---|
| 显示转换速度 | 从125ms/250ms/500ms/1s/2s/5s/10s中选择 （初期设定 1sec）※速度增高，电池寿命会缩短 |
| 精度 | ±0.25%F.S.±1digit、±0.35%F.S.±1digit(2MPa)、±1%F.S.±1digit(100MPa) |
| 零点的温度影响 | ±0.4%R.C./10℃（2～50MPa） ±1%R.C./10℃（100MPa） |
| 输出的温度影响 | ±0.4%R.C./10℃（2～50MPa） ±1%R.C./10℃（100MPa） |
| 温度补偿范围 （测量介质温度） |
-10℃～55℃（2～50MPa） |
| 动作温度范围（注1） | 显示部：-10～55℃ 传感器部：-10℃～70℃（2～50MPa）测量介质温度 -20℃～70℃（100MPa）测量介质温度 |
| 允许过载 | 150%R.C. |
| 耐久性 | 1000万次循环以上 |
| 电池寿命 | 约3000H（按照本公司测量条件）（※1） |
| 电源 | 2节7号碱性电池(LR03)2个 利用正面的薄膜键ON/OFF电源 低电量报警：显示屏上的电池标记亮灯 |
| 功能 | Tare（自动归零）、峰值保持、最大/最小监控功能、移动平均功能 |
| 外壳材质 | ABS |
| 受压接液部材质 | SUS630或15-5PH（析出硬化系不锈钢） |
| 防护等级 | 相当于IP65 |
| 外形尺寸 | φ85×49.4（D：不包括突出部位） |
| 质量 | 约200g（含电池） |
| 配件 | 使用说明书 1份（请指定日语或英语） 试验报告单1份、显示器电池（※2） |
- （注1）请确认所使用的干电池规格，在电池制造商规定的使用温度范围内使用。
- （※1）常温连接通电 测量周期（=显示周期）1sec
- （※2）更换新电池时，推荐使用碱性干电池。
型号选择
压力传感器的选择
压力传感器内置于主体外壳中，因此无需指定。
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPG8 | 电池式4位LCD显示数字压力表 字符高 12.7mm | |
| 2.传感器连接方法 | ○ | AS | 传感器下置直接连接 | |
| 3.显示与校准量程 | - | - | 额定容量 | 校准量程的指定示例 |
| 参照右述 直接填写 框内的型号 |
2MPa | 1.00MPa或1.000MPa中选择 额定容量02MPG指定 |
||
| -.100～1.000MPa或-100～1000kPa中选择 额定容量02MPG指定 |
||||
| 2.00MPa或2.000MPa或2000kPa中选择 额定容量02MPG指定 |
||||
| 10MPa | 10.0MPa或10.00MPa中选择 额定容量10MPG指定 |
|||
| 50MPa | 50.0MPa指定 额定容量50MPG指定 |
|||
| 100MPa | 100MPa或100.0MPa中选择 额定容量100MPG指定 |
|||
| 4.传感器种类・额定容量 | VTA02MPG | 2MPa | ||
| VTA10MPG | 10MPa | |||
| VTA50MPG | 50MPa | |||
| Q100MPG | 100MPa | |||
| 5.连接螺丝 | R2 | 连接螺丝：R1/4 | ||
| G4 | 连接螺丝：G1/2 ※额定容量 100MPG(100MPa)仅选择时 | |||
| 6.电池 | ○ | B | 7号碱性电池（LR03） | |

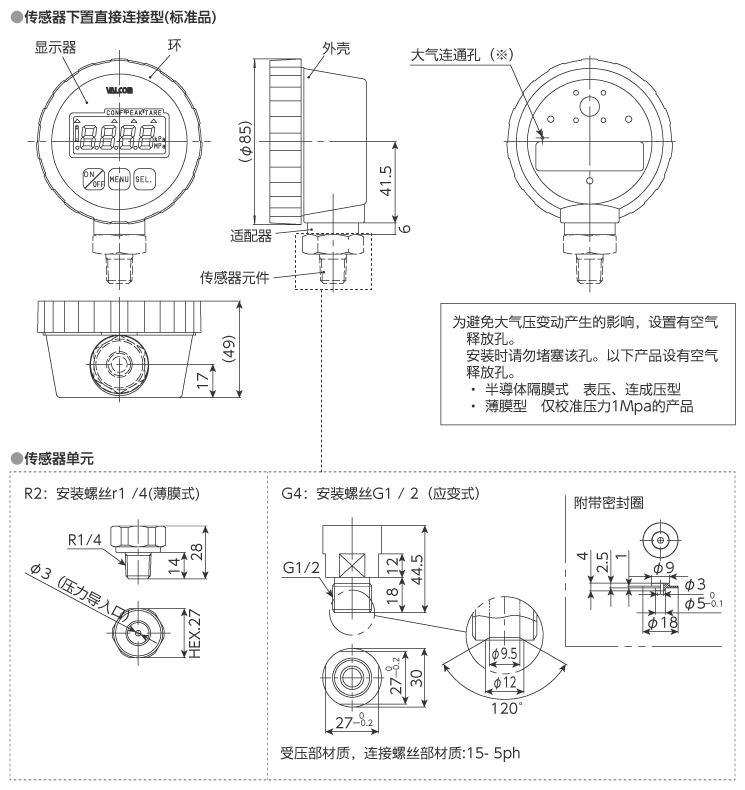

外形尺寸（单位：mm）
数字压力表
