停止生产机型 (请联系我们的销售代表)
差压演算型带模拟输出圆形数字压力表
VPC series（差压演算型带模拟输出）50kPa～100MPa
50kPa abs～1700kPa abs
50kPa abs～1700kPa abs

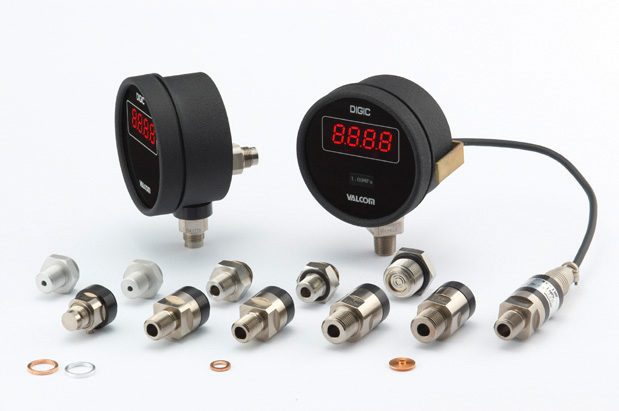

※根据规格不同，形状可能会与图片有些差别。
- 压力输入为双传感器方式，不需要平衡阀来防止单侧压力阻力
- 高精度、长寿命
- 可从广泛的压力范围中选择
| 测量介质 | 空气、燃气、水、油等各种介质 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可进行正压、负压力、连成压及绝对压力的测量 |
| 测量范围 | 备有各个系列的可以测量低压、绝对压力、中高压100Mpa的压力传感器 （压力传感器部分参考左侧图片） |
规格
| 显示 | 1999 3 ½位 高辉度红色LED（字符高约15mm） |
|---|---|
| 显示转换速度 | 3次/秒（标准）、请在1～15次/秒内指定次数 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃（不可结冰） |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | φ104×56（D:不含突出部） |
| 质量 | 约650g（随规格而不同） |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份（※2） |
- （※1）请累计压力传感器选择一览表中选择的压力传感器的精度。
- （※2）连接器等配件参见“配件/选配”页面。

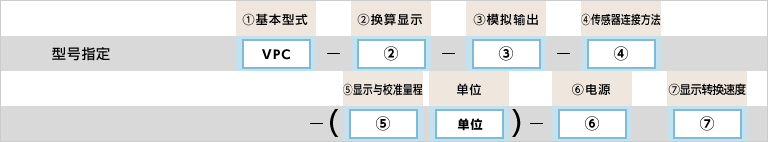

型号选择
压力传感器的选择
压力传感器的规格与型式请参考压力传感器选择一览表，并指定型式。
例：VPC - D1 - A3 - AB - 1.000MPa - 1 / VPRQ - 1MP
例：VPC - D1 - A3 - AB - 1.000MPa - 1 / VPRQ - 1MP
电源变压器の選択
仅在使用AC电源时参照VPC专用电源页面指定。
例：TUC - AC100V - 3 - 1N
例：TUC - AC100V - 3 - 1N
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | 差压演算型带模拟输出圆形数字压力表 | ||
| 2.换算显示 | D1 | 加法显示(D1=P1+P2) | |||
| D2 | 减法显示(D2=P1-P2) | ||||
| 3.模拟输出 | - | - | 输出种类 | 响应周波数 | 允许负载电阻 |
| D | 仅显示(无输出) | - | - | ||
| A1 | 1mV/digit.(±1999mV.max) | 1.2kHz | 10kΩ以上 | ||
| A2 | 1～5V | ||||
| A3 | 4～20mA(4线式) | 333Hz | 250Ω以下 | ||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | ||
| A5 | 0～10V | ||||
| 4.传感器连接 | AB | 下方直连+背面直连 | |||
| AP | 下方直连+分开 | ||||
| 5.显示与校准量程 | 请指定不低于额定容量50%的校准量程 ※请参考压力传感器选择一览表进行指定 |
||||
| 6.电源［耗电量］ | 1 | AC100V [5VA] | 指定AC电源时附带专用变压器单元“TUC”。变压器单元的规格请参考VPC专用电源页面。 | ||
| 11 | AC110V [5VA] | ||||
| 2 | AC200V [5VA] | ||||
| 22 | AC220V [5VA] | ||||
| 3 | DC±12V [200mA] | ||||
| 4 | DC24V [100mA] | ||||
| 5 | DC12V [200mA] ※A5输出时不能选择 | ||||
| 7.显示转换速度 （选配） |
显示转换速度 标准 3次/秒 选配（ 次/秒） ※请在1～15次/秒内指定次数 |
||||

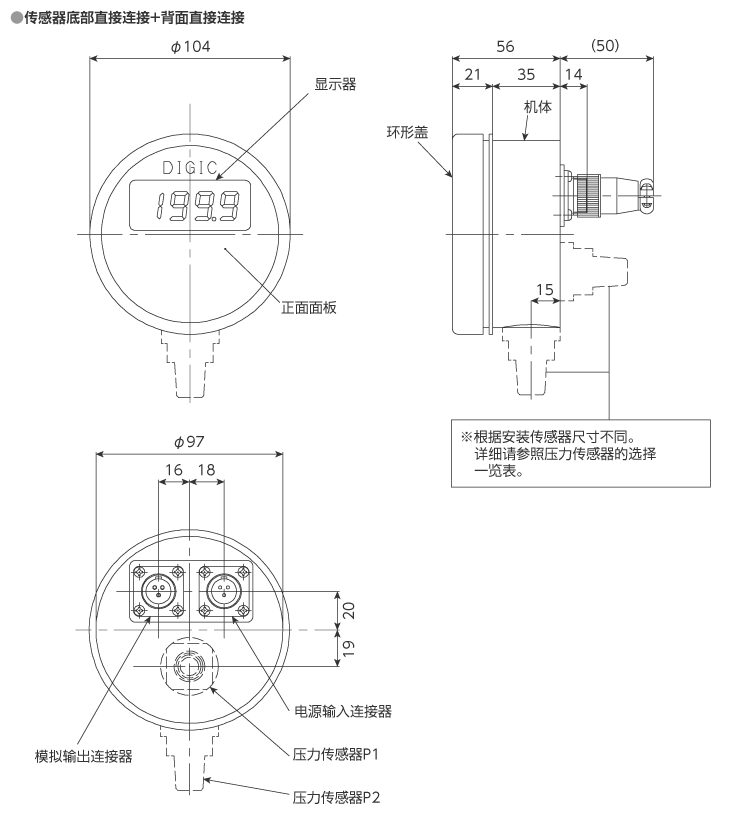

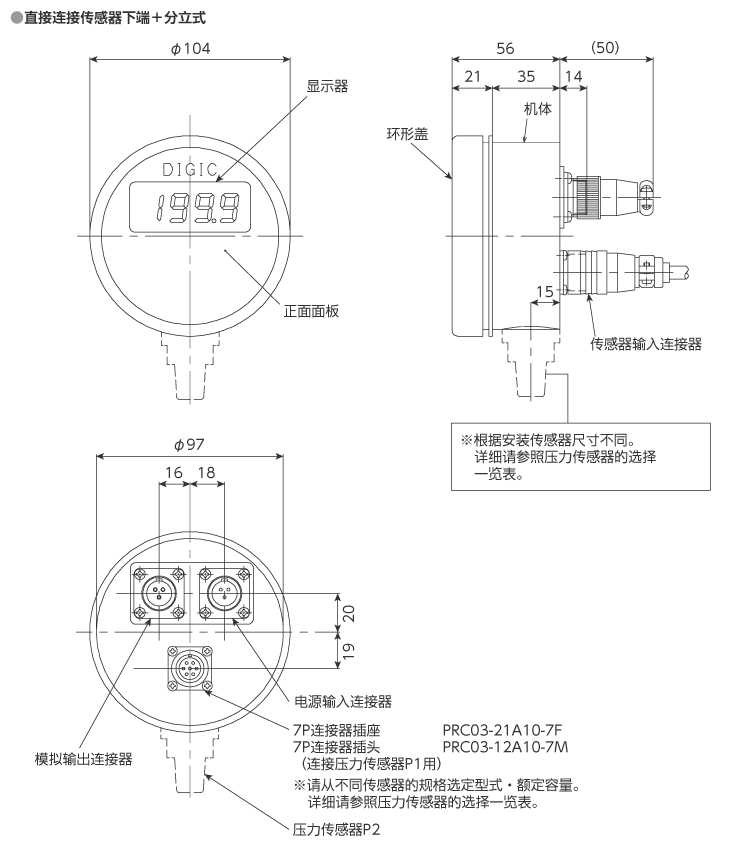

外形尺寸（单位：mm）
| 压力传感器选择一览表 | ||||||
|---|---|---|---|---|---|---|
| 压力传感器 | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 连接螺丝 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 额定容量 | 50kPa（ 或 abs） | 100～700kPa（ 或 abs） | 100～1700kPa（ 或 abs） | |||
| 图纸 |  |
 |
||||
| 压力传感器 | VNF | VPRF | VPRT | VPRTF | ||
| 连接螺丝 | G3/4 | G3/8 | R3/8 | G3/8 | ||
| 额定容量 | 100～1700kPa（ 或 abs） | 1～50MPa | 1～50MPa | |||
| 图纸 |  |
 |
 |
|||
| 压力传感器 | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |
| 连接螺丝 | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |
| 额定容量 | 100MPa | 1～50MPa | 100MPa | |||
| 图纸 |
|
●1～35MPa
●50MPa
|
●100MPa
|
|||

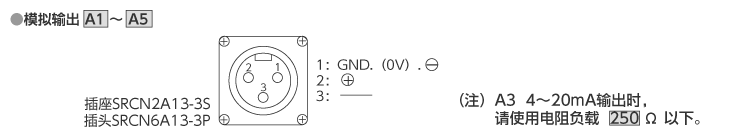

输出规格

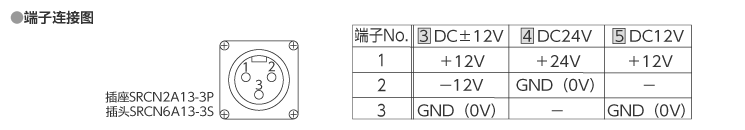

电源规格
※对于AC电源的规格，请使用专用的TUC型变压器单元（参照专用电源页面）
