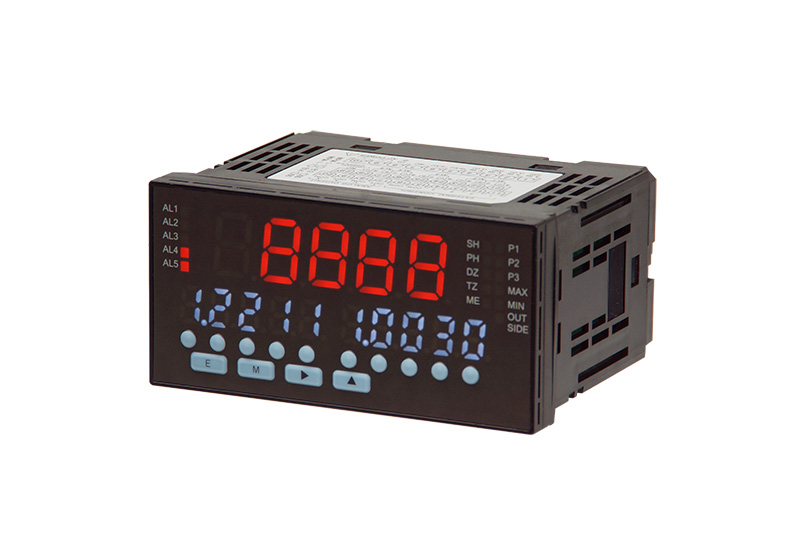

DIN48×96型 彩色面板仪表
VW2 series
搭载可以按位设定的"位触摸"开关
采用高辉度LED表现出清透色调。
并且，采用"白色"显示设定值，使数值判别更加容易。
- 过程输入为(1～5V, ±5V, ±10V, 4～20mA, ±20mA)的复合型
- 可根据DC12V 100mA或DC24V 50mA 设定进行切换
- 模拟输出可以进行(0～2V, 0～10V, ±10V, 1～5V, 0～20mA, 4～20mA)任意比例缩放的复合型
- 显示全部采用高辉度LED，主显示颜色可变为绿色与红色。判定结果可根据颜色判别。
副显示为白色，通过使用与主显示不同的颜色，使易于观察性倍增 - 采用AC电源取得CE
- 报警设定 双触点（3继电器输出 or 光电耦合器输出）
或4触点（5继电器输出 or 光电耦合器输出） - 模式选择功能（最多存储8种模式）
- 峰值保持各功能
“采样保持” “峰值保持” “谷值保持” “峰to峰保持” - 其他各种功能
“删去前零” “强制零” “继电器复位”
规格
| 输入方式 | 单端 |
|---|---|
| A/D转换方式 | ΔΣ转换方式 |
| 采样速度 | 最高250次/秒 |
| 显示 | 主显示部：红色/绿色 7段LED显示（字符高：约14.9mm） 副显示部：白色 7段LED显示（字符高：约9mm） |
| 极性显示 | 运算结果为负时自动显示 |
| 显示范围 | -19999～99999 |
| 零显示 | 删去前零 |
| 外部控制 | 将以下任意4个功能分配给外部控制端子 ※将模式选择功能分配给外部控制端子时， 在其他功能中可以使用的端子数将受到限制。 4模式时：其他2功能、8模式时：其他1功能 ①模式选择 ②保持 ③峰值保持/谷值保持/峰to峰保持（峰值与谷值之差） ④强制零 ⑤继电器复位 |
| 环境温度范围 | -5～50℃ |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 保存温度范围 | -10～70℃ |
| 保存湿度范围 | 60%RH 以下 |
| 电源 | AC100～240V±10% 50/60Hz |
| 耗电量 | AC100V时：12VA max. AC240V时：15VA max. |
| 传感器供电电源 | DC12V 100mA或DC24V 50mA可根据设定切换 |
| 外形尺寸 | 96mm(W)×48mm(H)×99.7mm(D) |
| 质量 | 约250g |
| 耐电压 | 电源端子：输入端子/外部控制端子/模拟输出端子间 AC2000V 1分钟 |
| 电源端子：比较输出端子间 AC1500V 1分钟 | |
| 输入端子：外部控制端子/模拟输出端子/比较输出端子间 AC1500V 1分钟 | |
| 外壳：端子间 AC2000V 1分钟 | |
| 绝缘阻抗 | 在上述端子间 100MΩ以上 DC500V |
| 防护结构 | IP66(前面) |
| 外壳(材料/颜色) | 聚碳酸酯/黑 UL94V-0 |
| 超量程报警 | 对于显示范围以上的输入信号，OVER或 -OVER 另外，如果有超出测量范围±10%的输入时，也OVER或 -OVER |
| 小数点 | 可设定到任意位置 |
过程输入规格
| 测量范围 | 1～5V, ±5V, ±10V, 4～20mA, ±20mA |
|---|---|
| 显示 | 补偿：-19999～99999 满量程：-19999～99999 分辨率：±19999 |
| 输入阻抗 | 约1MΩ：（1～5V、±5V、±10V） 约10Ω：（4～20mA、±20mA） |
| 最大允许输入 | ±100V：（1～5V、±5V、±10V） ±50mA：（4～20mA、±20mA） |
| 准确度（※） | ±（0.1% of FS +1digit）（23℃±5℃ 35～85%RH时） |
- （※）准确度适用于采样速度在60次/秒以下的情况。
比较输出规格
| 控制方式 | 微电脑运算方式 | ||
|---|---|---|---|
| 判定值设定范围 | -19999～99999 | ||
| 滞后 | 相对于各判定值，可以在1～9999digit的范围内设定 | ||
| 比较动作 | 依据采样速度 | ||
| 设定条件 | 2段设定输出型 VW27N-2S□ VW27N-2SO□ |
H. G. L. AL1判定值>AL2判定值(GO)>AL3判定值 |
|
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1がON | ||
| AL1判定值≧显示值≧AL3判定值 | AL2がON | ||
| AL3判定值>显示值 | AL3がON | ||
| G. L. L. AL1判定值(GO)>AL2判定值>AL3判定值 |
|||
| 比较条件 | 判定结果 | ||
| 显示值≧AL2判定值 | AL1がON | ||
| AL2判定值>显示值≧AL3判定值 | AL2がON | ||
| AL3判定值>显示值 | AL3がON | ||
| H. H. G. AL1判定值>AL2判定值>AL3判定值(GO) |
|||
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1, AL2がON | ||
| AL1判定值≧显示值>AL2判定值 | AL2がON | ||
| AL2判定值≧显示值 | AL3がON | ||
| 4段设定输出型 VW27N-4S□ VW27N-4SO□ |
H.H.H.H.G. AL1判定值>AL2判定值>AL3判定值>AL4判定值>AL5判定值(GO) |
||
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1,AL2,AL3,AL,4 | ||
| AL1判定值≧显示值>AL2判定值 | AL2,AL3,AL4 | ||
| AL2判定值≧显示值>AL3判定值 | AL3,AL4 | ||
| AL3判定值≧显示值>AL4判定值 | AL4 | ||
| AL4判定值≧显示值 | AL5 | ||
| H.H.H.G.L. AL1判定值>AL2判定值>AL3判定值>AL4判定值(GO)>AL5判定值 |
|||
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1,AL2,AL3 | ||
| AL1判定值≧显示值>AL2判定值 | AL2,AL3 | ||
| AL2判定值≧显示值>AL3判定值 | AL3 | ||
| AL3判定值≧显示值≧AL5判定值 | AL4 | ||
| AL5判定值>显示值 | AL5 | ||
| H.H.G.L.L. AL1判定值>AL2判定值>AL3判定值(GO)>AL4判定值>AL5判定值 |
|||
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1,AL2 | ||
| AL1判定值≧显示值>AL2判定值 | AL2 | ||
| AL2判定值≧显示值≧AL4判定值 | AL3 | ||
| AL4判定值>显示值≧AL5判定值 | AL4 | ||
| AL5判定值>显示值 | AL4,AL5 | ||
| H.G.L.L.L. AL1判定值>AL2判定值(GO)>AL3判定值>AL4判定值>AL5判定值 |
|||
| 比较条件 | 判定结果 | ||
| 显示值>AL1判定值 | AL1 | ||
| AL1判定值≧显示值≧AL3判定值 | AL2 | ||
| AL3判定值>显示值≧AL4判定值 | AL3 | ||
| AL4判定值>显示值≧AL5判定值 | AL3,AL4 | ||
| AL5判定值>显示值 | AL3,AL4,AL5 | ||
| 比较继电器 | 接点额定 | AC125V 0.3A（负载电阻） DC30V 1A（负载电阻） |
|
| 接点数量 | 继电器触点×3 (VW27N-2S□) 或继电器触点×5(VW27N-4□) |
||
| 最小适用负荷 | 10µA 10mV DC | ||
| 机械寿命 | 5000万次以上 | ||
| 电气的寿命 | 10万次以上（负载电阻） | ||
| 光电耦合器 集电极开路输出(NPN) |
输出额定 | 灌电流 50mA MAX. | |
| 外加电压 | 30V MAX. | ||
| 输出饱和电压 | 50mA时 1.2V以下 | ||
| 输出数量 | 光电耦合器输出(NPN)×3 (VW27N-2SO□) 或光电耦合器输出(NPN)×5(VW27N-4O□) |
||
| 比较报警功能 | 通常判定输出、区域判定输出、公差判定输出 | ||
| 比较条件存储 | 最多存储8种模式 | ||
模拟输出规格
| 负载电阻 | 0～2V, 0～10V, -10～10V, 1～5V:10kΩ以上 0～20mA, 4～20mA:550Ω以下 |
|---|---|
| 准确度 | ±(0.1% of FS) |
| 纹波 | 0～2V, 0～10V, -10～10V, 1～5V:±50mVp-p 0～20mA, 4～20mA:±25mVp-p |
| 转换方式 | D/A转换方式 |
| 分辨率 | 相当于15bit（根据比例缩放设定内容） |
| 比例缩放 | 数字缩放 |
| 响应速度 | 10ms以下 0→90%响应 (采样速度250次/秒) ※响应速度为2ms±2 (1/采样速度)ms以下 |
- （※）电流输出时的波率为负载电阻250Ω、20mA输出时。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VW2 | DIN48×96尺寸方型数字面板仪表 | |
| 2.电源 | ○ | 7 | AC100～240V(±10%) 50/60Hz | |
| 3.输入信号 | ○ | N | 过程输入(1～5V, ±5V, ±10V, 4～20mA, ±20mA)内选择 | |
| 4.比较设定输出 | - | - | 输出种类 | |
| 2S | 继电器信号×3 AC125V 0.3A（负载电阻） DC30V 1A（负载电阻） |
|||
| 2SO | 光电耦合器×3 灌电流 50mA MAX. 外加电压30V MAX. |
|||
| 4S | 继电器信号×5 AC125V 0.3A（负载电阻） DC30V 1A（负载电阻） |
|||
| 4SO | 光电耦合器×5 灌电流 50mA MAX. 外加电压30V MAX. |
|||
| 5.输出 | D | 显示专用 | ||
| A | 带模拟输出 | |||
- （※）可以设定4S、4SO 继电器信号×5 选项。详细情况请与各营业所联系。

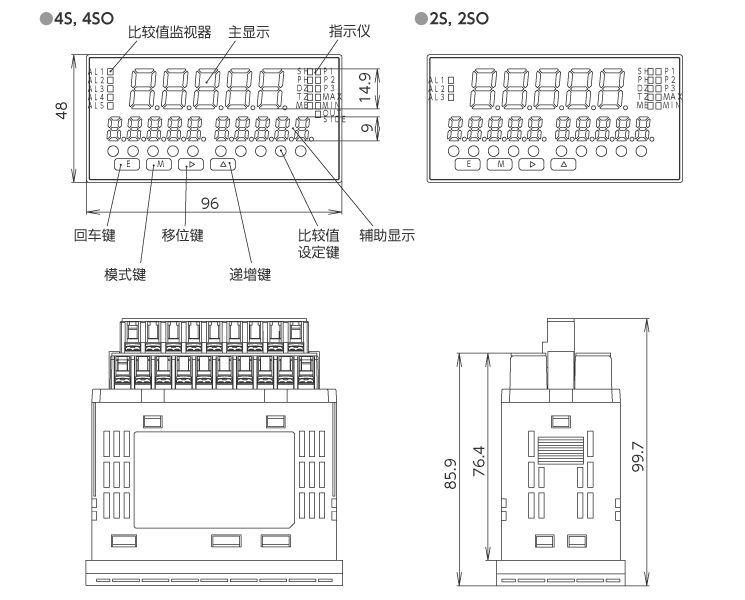

外形尺寸（单位：mm）

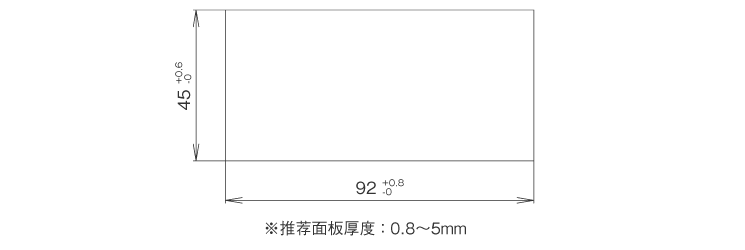

面板切割尺寸（单位：mm）

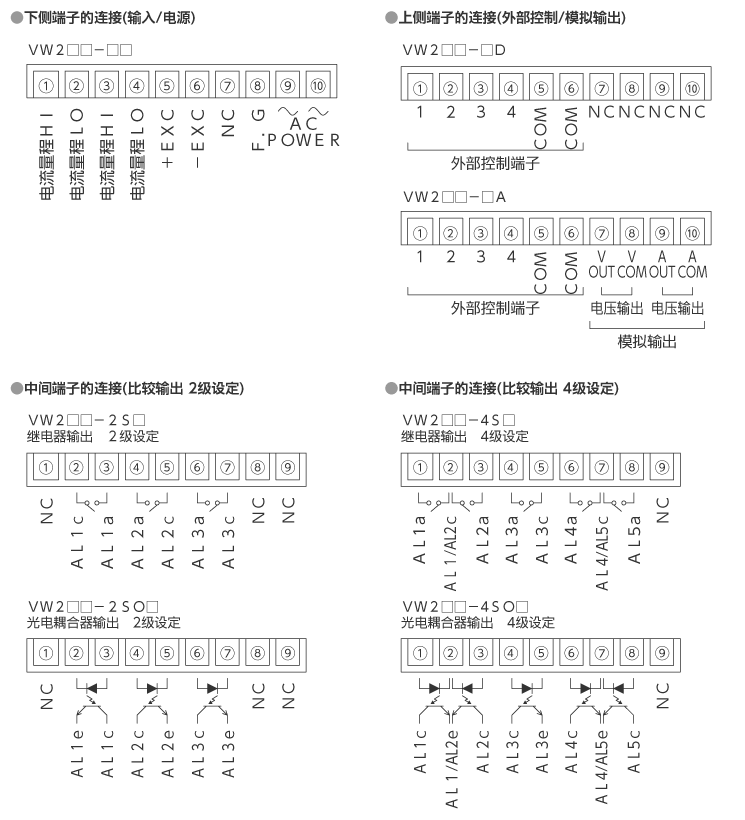

输入输出端子连接图

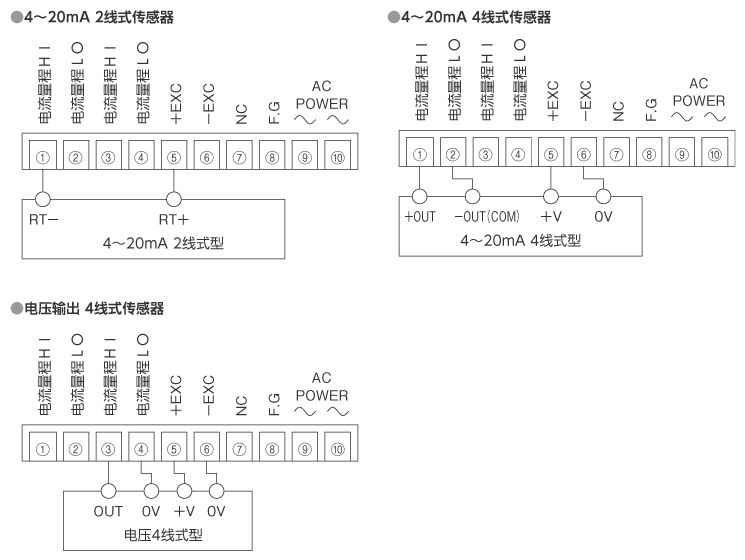

配线图

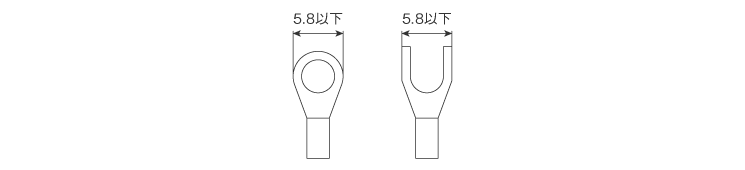

適合圧着端子
指示计
