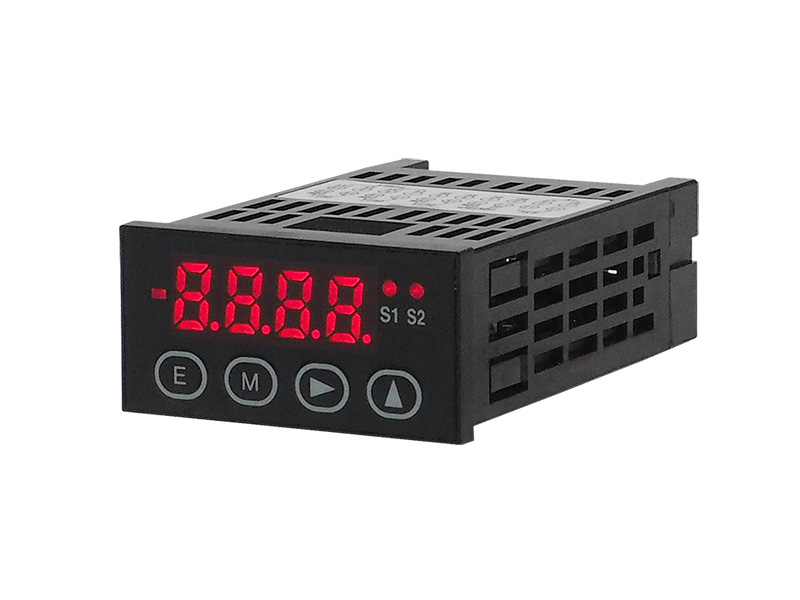

小型 支持双设定3输出(H/G/L)数字面板仪表
VSM3B series
超小型且省空间，搭载三种设定输出
除了上下限／上上限／下下限的设定选择外，
还通过GO输出的采用，追求使用的便利度
- 超小型且省空间，搭载三种设定输出
- 除了上下限／上上限／下下限的设定选择外，还通过GO输出的采用，追求使用的便利度
- 搭载比例缩放功能
- 装备传感器用供电电源
- 采用易于观察的高辉度LED
- 搭载数字归零功能
- 实现低价格与短交货周期
规格
| 显示 | 可通过量程比例设定进行任意设定 ±9999(小数点任意设定) 红色段LED(字符高8mm) |
|---|---|
| 采样速度 | 最大25次/秒(可进行任意设定) |
| 准确度 | ±0.03% of rdg+2digit. (at 23℃±5℃) |
| 电源[耗电量] | DC24V±20%[3.0W] |
| 传感器供电电源 | 供电电源 DC24V±5% 25mA(最大负载) |
| 环境温度范围 | -10～50℃ |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 设定输出 | 继电器输出 DC24V 1A（负载电阻） -9999～最大可设定到9999 上下限判定(HI-GO-LO)、上上限判定(HH-HI-GO) 下下限判定(GO-LO-LL)可切换 |
| 防护结构 | 相当于IP65（前面板） |
| 外形尺寸 | 48(W)×24(H)×72.8(D)mm(包含螺钉式端子) |
| 质量 | 约70g |
| 配件 | 使用说明书1份、安装用适配器、单位标签 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VSM3B | 小型 支持双设定3输出(H/G/L)数字面板仪表 |
| 2.设定输出 | 2S | 继电器触点输出 | |
| 2SO | 光电耦合器输出(选配) ※不可与继电器触点输出一起使用 | ||
| 3.模拟输出 | D | 无 | |
| A3 | 4～20mA 标准 (负载电阻 0～510Ω) | ||
| A5 | 0～10V(选配) (负载电阻 5kΩ以上) | ||
| R1 | RS-485(选配) ※不可同时搭载模拟输出 | ||
| 4.输入量程 | A2 | 1～5V 标准 (输入阻抗 约1MΩ) | |
| A3 | 4～20mA 标准 (输入阻抗 约50Ω) | ||
| A5 | 0～10V(选配) (输入阻抗 约1MΩ) | ||
| 5.电源[额定功率] | ○ | 4 | DC24V±20% [3.0W] |

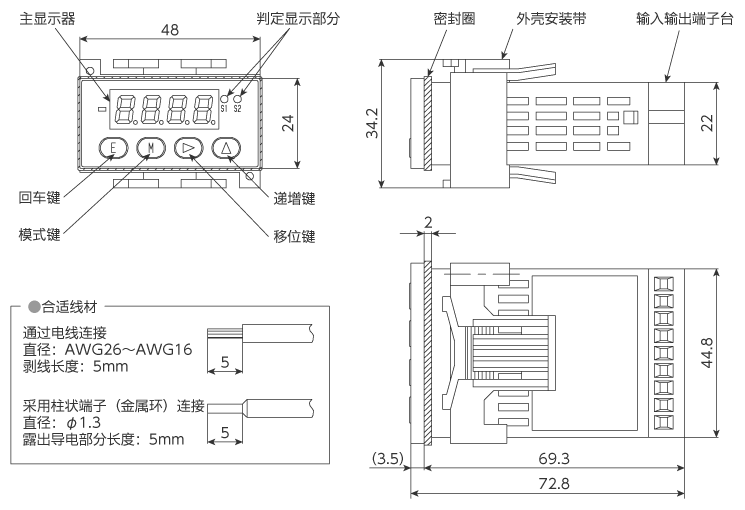

外形尺寸（单位：mm）

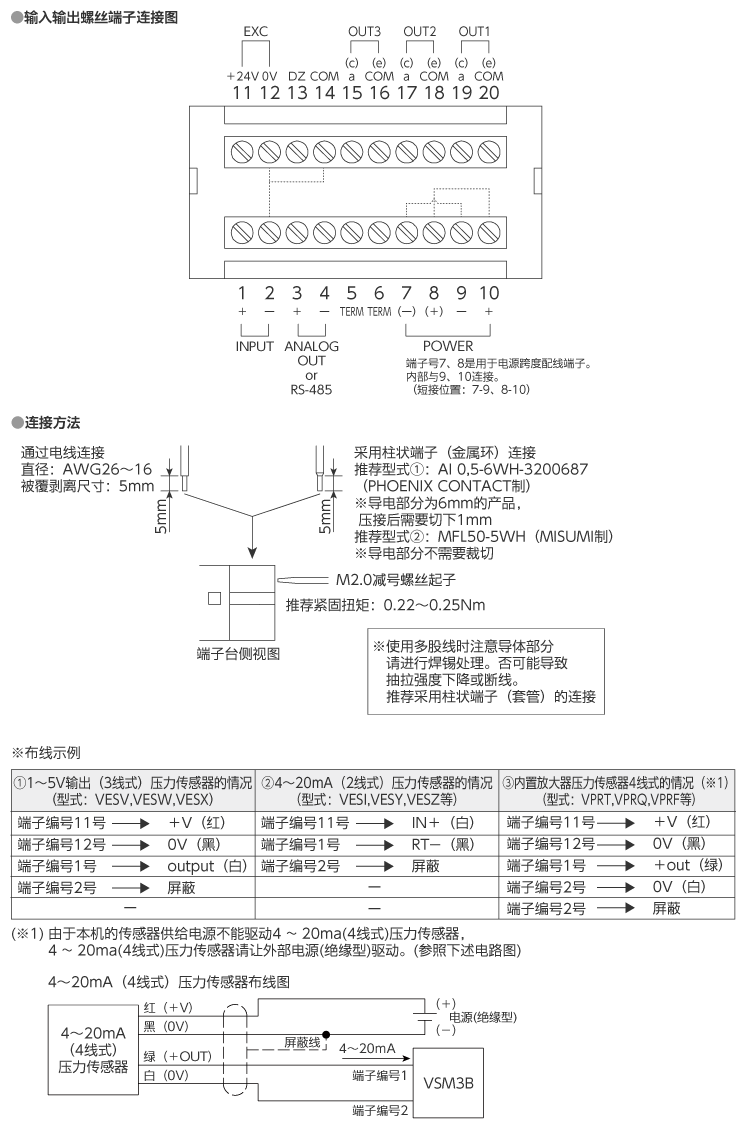

连接图

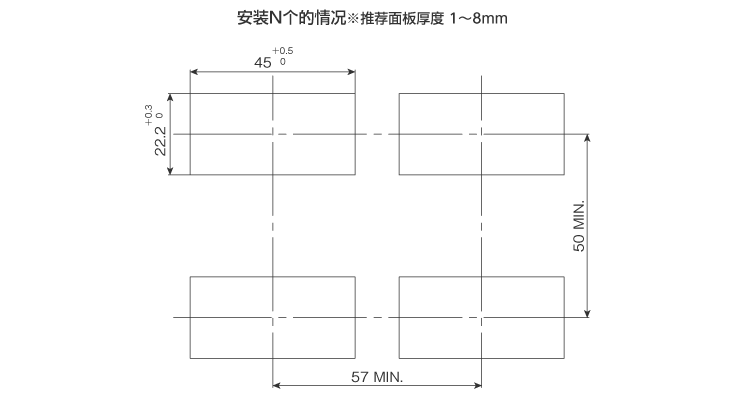

面板切割尺寸（单位：mm）
