停止生产机型後継機：VGM5-3

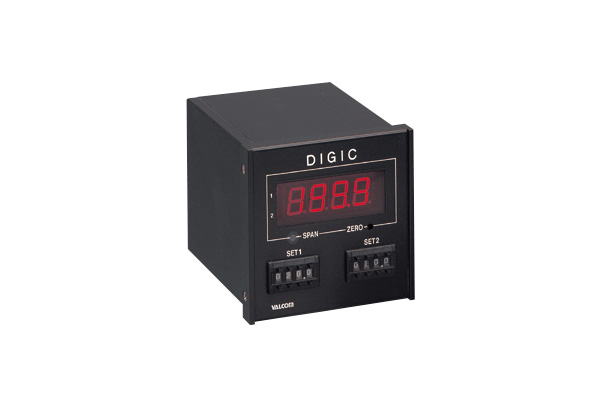

压力加工、压入加工、锻造加工专用带方形数字(压力或载荷)显示的放大器
VPXM series
※根据规格不同，形状可能会与图片有些差别。
请与压力传感器或荷重计组合使用
- 在压机作业中判断作业结果合格或不合格的小型、高性能带数字显示放大器
- 具有专用的测量时序图表，专用于压力加工、压入加工、锻造加工等作业
- 选配件丰富，也可支持OEM
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPXM放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |

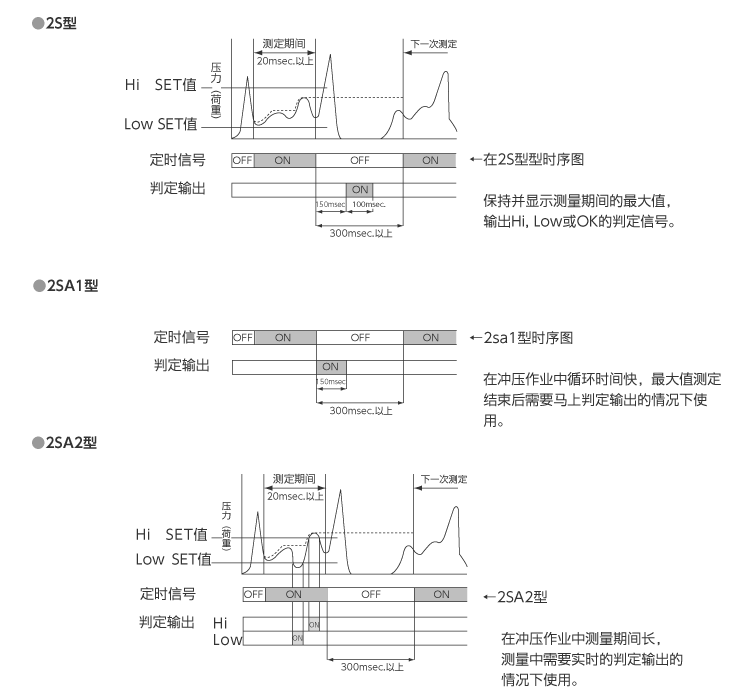

- ■2S型
最常见的类型，在测量周期结束后根据周期内的最大值判定输出。 - ■2SA1型
该类型产品的循环时间快，测量完成同时即可进行判定输出。 - ■2SA2型
该类型产品测量周期（时间）长，且在测量周期内进行实时的判定输出。
规格
| 显示 | 1999 3 ½位 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 10次/秒(标准) |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | 96(W)×96(H)×139(D:不含突出部) 96(W)×96(H)×210(D:不含突出部)(长盒) |
| 质量 | 约750g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- ※1 附件信息请参考此处。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPXM | 压力加工、压入加工、锻造加工专用带方形数字(压力或载荷)显示的放大器 | |||
| 2.模拟输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 耗电量 | |
| 无填写 | 无 | - | - | |||
| D | 仅显示 | |||||
| A1 | 1mV/digit (±1999mV max.) |
1.2kHz | 该值是根据传感器电桥电阻350Ω下的阶跃响应0～100％上升时间(T)的测量值， 设响应频率=1/2T(Hz)时计算出的值。响应频率取决于所使用的传感器，因此如果重视响应性，请向我公司咨询。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250Ω以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 允许过载 | |
| 无填写 | 无 | - | - | |||
| B1 | BCD TTL正 | 10次/秒(标准) | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCD集电极开路 (信号时输出Tr OFF) |
35V 25mA | ||||
| B2O | BCD集电极开路 (信号时输出Tr ON) |
|||||
| 4.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | ||||
| PS | 仅在与荷重计组合时指定 | 压缩 | ||||
| PL | 拉伸 | |||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
|||||
| 5.校准量程 | 校准量程指定例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa |
||||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN |
||||||
| 6.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | |||
| W | 防水连接器 | |||||
| S | 电缆直出 | |||||
| 7.设定输出数 | - | - | 输出种类 | 响应时間 | 允许过载 | |
| 2S | 2设定/标准型/继电器输出 | 150msec.以下 | AC250V 4A | |||
| 2SO | 2设定/标准型/集电极开路输出 | 45V 150mA | ||||
| 2SA1 | 2设定/高速型/继电器输出 | 19msec.以下 | AC250V 4A | |||
| 2SAO1 | 2设定/高速型/集电极开路输出 | 0.5msec.以下 | 45V 150mA | |||
| 2SA2 | 2设定/高速型/继电器输出 | 19msec.以下 | AC250V 4A | |||
| 2SAO2 | 2设定/高速型/集电极开路输出 | 0.5msec.以下 | 45V 150mA | |||
| 8.输出类型 | H 或 L | 1设定输出时H 或 L中选择 | H=上限 L=下限 |
|||
| 2设定输出时HH 或 HL 或 LL中选择 | ||||||
| 9.电源[耗电量] | 1 | AC100V［5VA］ | 指定AC电源时，附带有专用变压器单元“TUS”。点击此处了解变压器单元的规格。。 | |||
| 11 | AC110V［5VA］ | |||||
| 2 | AC200V［5VA］ | |||||
| 22 | AC220V［5VA］ | |||||
| 3 | DC±12V［200mA］ | |||||
| 4 | DC24V［100mA］ | |||||
| 5 | DC12V［200mA］※当输出为A5时不能选择 | |||||
●在集电极开路输出规格中使用感应负载（继电器等）时，请连接用于浪涌吸收的二极管。
外形尺寸（单位：mm）

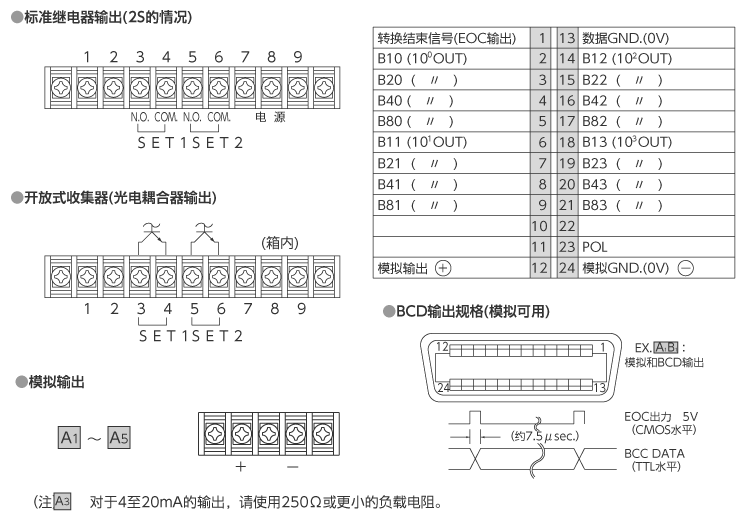

输出规格

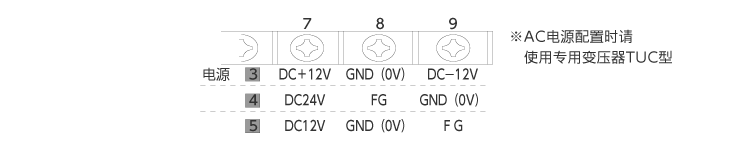

电源规格
