停止生产机型後継機：VGM5-3

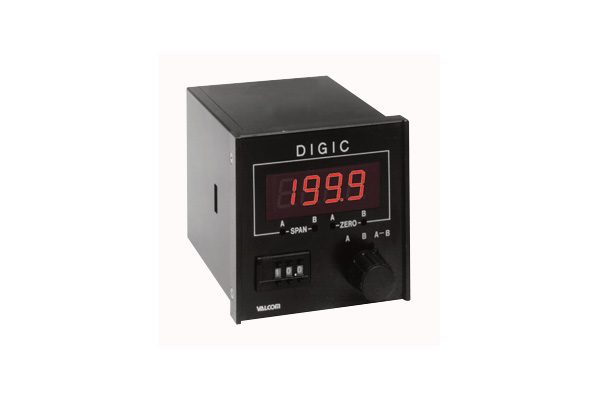

DIN□96尺寸差压计算型方形数字显示器(压力 或 负荷)
VPS series (带演算功能)
※根据规格不同，形状可能会与图片有些差别。
请与压力传感器或荷重计组合使用
- 差压显示不需要均压阀
- 直接、累加值或减除值可以读取
- 可以从5种模拟输出和4种BCD输出中选择，并可同时使用
- 根据选择规格不同，可以进行(A,B,A+B)或(A,B,A-B)的显示切换
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPS放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |
规格
| 显示 | 1999 3 ½位 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 3次/秒(标准)请在1～15次/秒内指定次数(参照选配规格栏) |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | 96(W)×96(H)×139(D:不含突出部) 96(W)×96(H)×210(D:不含突出部)(长盒) |
| 质量 | 约750g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- ※1 附件信息请参考此处。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPS | DIN□96尺寸差压计算型方形数字显示器(压力 或 负荷) | |||
| 2.模拟输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 允许负载电阻 | |
| D | 选择仅显示(无输出)D时，不能选择模拟输出与BCD输出 | |||||
| A1 | 1mV/digit (±1999mV max.) |
1.2kHz | 该值是根据传感器电桥电阻350Ω下的阶跃响应0～100％上升时间(T)的测量值， 设响应频率=1/2T(Hz)时计算出的值。响应频率取决于所使用的传感器，因此如果重视响应性，请向我公司咨询。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250Ω以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 允许过载 | |
| 无填写 | 无 | - | - | |||
| B1 | BCD TTL正 | 与显示转换速度的周期同步 | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCD集电极开路 (信号时输出Tr OFF) |
35V 25mA | ||||
| B2O | BCD集电极开路 (信号时输出Tr ON) |
|||||
| 4.换算显示 | D1 | (A+B) | ||||
| D2 | (A-B) | |||||
| D3 | (A,B, A+B) | |||||
| D4 | (A,B, A-B) | |||||
| D5 | 仅(A),(B)单独显示切换 | |||||
| 5.显示切换开关 | SE | 选择开关(无设定输出、或1设定输出用) ※只能选择D3、D4 |
||||
| TE | 拔动开关(2设定输出用) ※只能选择D3、D4 |
|||||
| R | 外部信号输入(所有的设定输出用) ※只能选择D3、D4、D5 |
|||||
| 6.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | ||||
| PS | 仅在与荷重计组合时指定 | 压缩 | ||||
| PL | 拉伸 | |||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
|||||
| 7.校准量程 | 校准量程指定例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa |
||||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN |
||||||
| 8.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | |||
| W | 防水连接器 | |||||
| S | 电缆直出 | |||||
| 9.设定输出数 | - | - | 输出种类 | 响应周波数 | 允许过载 | |
| 0S | 无 | - | - | |||
| 1S | 1设定/标准型/继电器输出 | 520msec.以下 | AC250V 4A | |||
| 1SO | 1设定/标准型/集电极开路输出 | 45V 150mA | ||||
| 1SA | 1设定/高速型/继电器输出 | 19msec.以下 | AC250V 4A | |||
| 1SAO | 1设定/高速型/集电极开路输出 | 0.5msec.以下 | 45V 150mA | |||
| 2S | 2设定/标准型/继电器输出 | 520msec.以下 | AC250V 4A | |||
| 2SO | 2设定/标准型/集电极开路输出 | 45V 150mA | ||||
| 2SA | 2设定/高速型/继电器输出 | 19msec.以下 | AC250V 4A | |||
| 2SAO | 2设定/高速型/集电极开路输出 | 0.5msec.以下 | 45V 150mA | |||
| 3S | 3设定/标准型/继电器输出 | 520msec.以下 | AC250V 4A | |||
| 3SO | 3设定/标准型/集电极开路输出 | 45V 150mA | ||||
| 3SA | 3设定/高速型/继电器输出 | 19msec.以下 | AC250V 4A | |||
| 3SAO | 3设定/高速型/光电耦合器输出 | 1msec.以下 | AC/DC250V 0.1A | |||
| 10.输出类型 | H 或 L | 1设定输出时H 或 L中选择 | ※订货时请务必指定 | |||
| 2设定输出时HH 或 HL 或 LL中选择 | ||||||
| 3设定输出时HHH 或 HHL 或 HLL 或 LLL中选择 | ||||||
| 11.滞后指定 旋钮调节 |
无填写 | 滞后=无△P | ||||
| □△P | 滞后=△P设置可用 ※有滞后的情况下，将添加与设定输出数相同的滞后 | |||||
| 12.峰值保持 (选配指定) |
无填写 | 无峰值保持 | ||||
| P-M | 峰值保持(带存储器) | |||||
| PSM | 样品保持 | |||||
| 13.电源[耗电量] | 1 | AC100V［2VA］ | 指定AC电源时，附带有专用变压器单元“TUS”。点击此处了解变压器单元的规格。。 | |||
| 11 | AC110V［2VA］ | |||||
| 2 | AC200V［5VA］ | |||||
| 22 | AC220V［5VA］ | |||||
| 3 | DC±12V［200mA］ | |||||
| 4 | DC24V［100mA］ | |||||
| 5 | DC12V［200mA］※当输出为A5时不能选择 | |||||
| 14.显示转换速度 (选配) |
显示转换速度 标准3次/秒 选配( 次/秒) ※请在1～15次/秒内指定次数 |
|||||
●所连接的两个传感器请务必使用相同的压力传感器或载荷传感器。如不相同，请与本公司营业部联系。
●在集电极开路输出规格中使用感应负载（继电器等）时，请连接用于浪涌吸收的二极管。

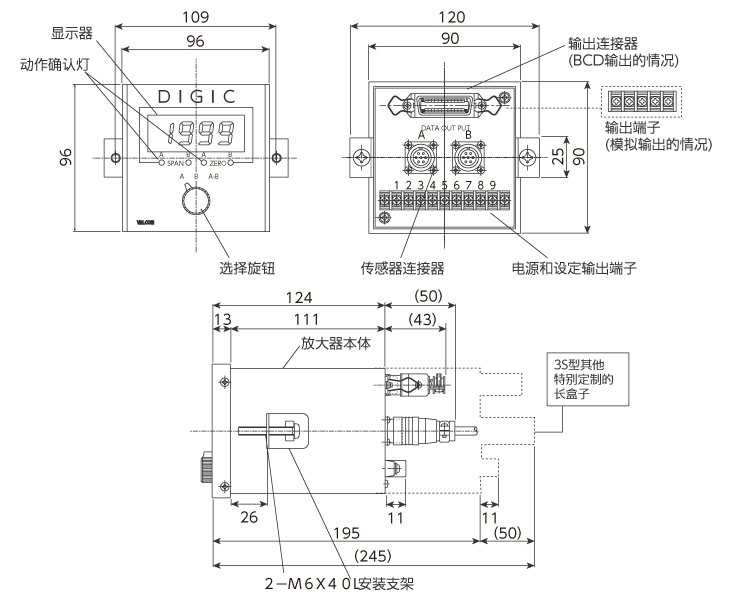

外形尺寸（单位：mm）

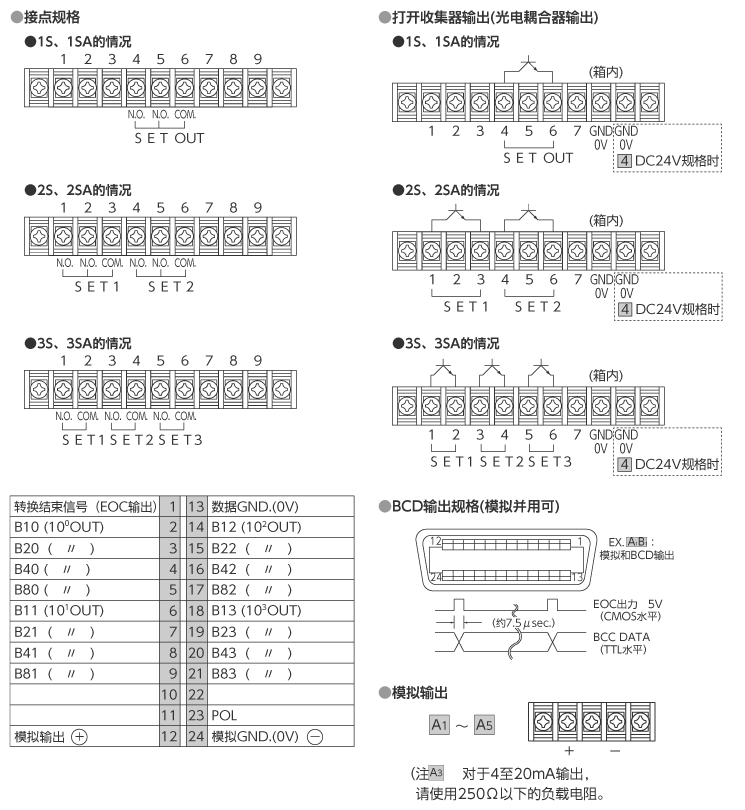

输出规格

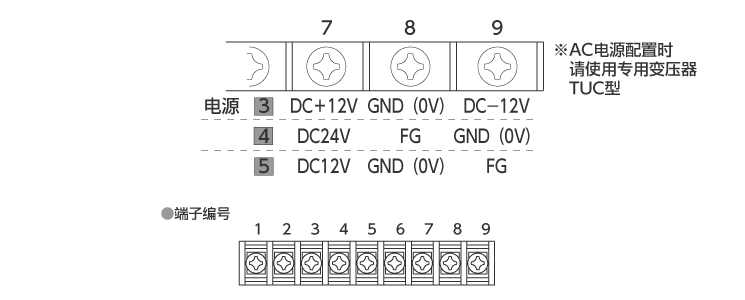

电源规格

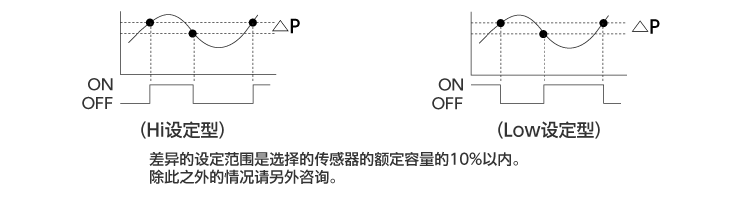

滞后（旋钮调节）

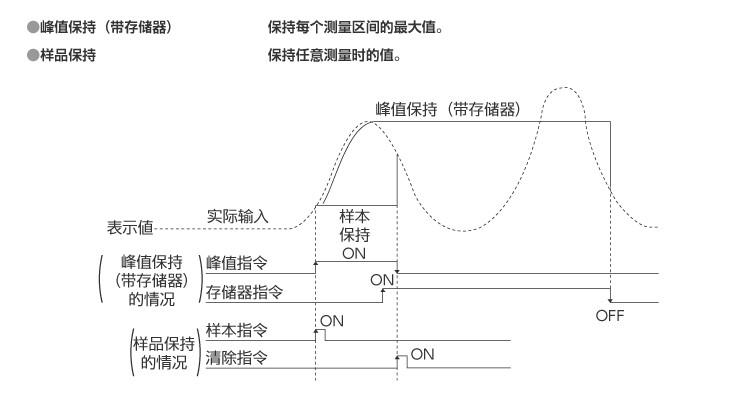

峰值保持（选配）

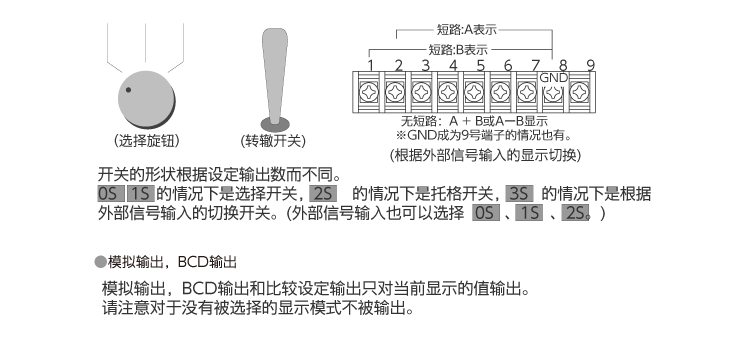

显示切换开关
