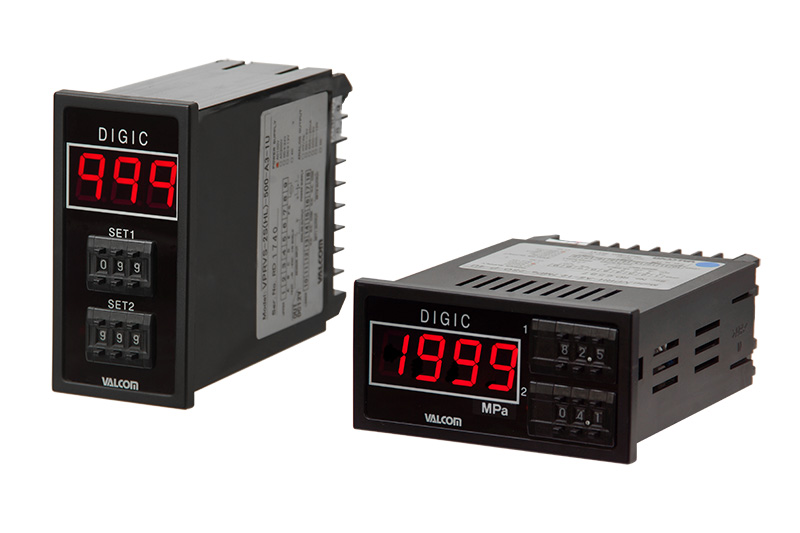

DIN48×96尺寸矩形数字显示仪表(压力 或 负荷)
VPRH(V)-U series
※根据规格不同，形状可能会与图片有些差别。
请与压力传感器或荷重计组合使用
- 设定输出可以从继电器输出或PhotoMOS继电器输出中选择
- DIN尺寸备有卧式（3 ½位）、立式（3位）两种可选
- 可以从五种类型的模拟输出中选择
- 内藏电源变压器
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPRH（V）放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |
规格
| 显示 | 1999 3 ½位、999 3桁(立式) 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 可以指定到4次/秒(标准)1～10次/秒(参照选配规格栏) |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | -10～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | 立式:48(W)×96(H)×127(D:不含突出部) 卧式:96(W)×48(H)×127(D:不含突出部) |
| 质量 | 约400g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- ※1 附件信息请参考此处。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPR | DIN48×96尺寸矩形数字显示仪表(压力 或 负荷) | |||
| 2.卧式/立式选择 | H | 卧式面板安装 | ||||
| V | 立式面板安装 | |||||
| 3.模拟输出 | - | - | 输出种类 | 响应周波数 | 允许负载电阻 | |
| D | 仅显示 | |||||
| A1 | 1mV/digit | 约10msec. (60%响应) |
该值是根据传感器电桥电阻350Ω下的阶跃响应0～100％上升时间(T)的测量值， 设响应频率=1/2T(Hz)时计算出的值。响应频率取决于所使用的传感器，因此如果重视响应性，请向我公司咨询。 | 10kΩ以上(输出电阻100Ω) | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 250Ω以下 | ||||
| A4 | 0～5V | 10kΩ以上(输出电阻100Ω) | ||||
| A5 | 0～10V | |||||
| 4.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | ||||
| PS | 仅在与荷重计组合时指定 | 压缩 | ||||
| PL | 拉伸 | |||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
|||||
| 5.校准量程 | 校准量程指定例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa |
||||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN |
||||||
| 6.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | |||
| W | 防水连接器 | |||||
| S | 电缆直出 | |||||
| 7.设定输出数 | - | - | 输出种类 | 响应周波数 | 允许过载 | |
| 0S | 无 | |||||
| 1S (※1) |
1设定/继电器输出 | 约60msec. (63%响应) |
AC250V 4A | |||
| 1SO | 1设定/光电耦合器输出 | 约50msec. (63%响应) |
AC/DC250V 0.1A | |||
| 2S (※1) |
2设定/继电器输出 | 约60msec. (63%响应) |
AC250V 4A | |||
| 2SO | 2设定/光电耦合器输出 | 约50msec. (63%响应) |
AC/DC250V 0.1A | |||
| 1SA | 1设定/继电器输出 | 约3msec. (max.) |
AC125V 0.3A | |||
| 1SAO | 1设定/集电极开路输出 | 约0.5msec. (max.) |
DC45V 0.15A | |||
| 2SA | 2设定/继电器输出 | 约3msec. (max.) |
AC125V 0.3A | |||
| 2SAO | 2设定/集电极开路输出 | 约0.5msec. (max.) |
DC45V 0.15A | |||
| 8.输出类型 | H | 1设定输出时 | 上限指定 | ※订货时请务必指定 | ||
| L | 下限指定 | |||||
| HH | 2设定输出时 | 设定1=上限指定 设定2=上限指定 |
||||
| HL | 设定1=上限指定 设定2=下限指定 |
|||||
| LH | 设定1=下限指定 设定2=上限指定 |
|||||
| LL | 设定1=下限指定 设定2=下限指定 |
|||||
| 9.峰值保持 (选配指定) |
无填写 | 无峰值保持 | ||||
| P | 峰值保持 ※当比较设定输出为0S时不能选择 | |||||
| 10.电源[耗电量] | 1 | AC100V[2VA] | ||||
| 11 | AC110V[2VA] | |||||
| 2 | AC200V[2VA] | |||||
| 22 | AC220V[2VA] | |||||
| 4 | DC24V[100mA] | |||||
| 11.自动归零 (选配指定) |
无填写 | 无自动归零 | ||||
| Z | 自动归零 ※当比较设定输出为0S时不能选择 | |||||
| 12.显示转换速度 (选配) |
显示转换速度 标准4次/秒 选配( 次/秒) ※次数指定请在1～10次/秒内指定 |
|||||
- ※1 触点输出1S/2S的情况下，VPRH±100.0～±199.9及VPRV±10.0～±99.9不可制作
【请注意】
●在集电极开路输出规格中使用感应负载（继电器等）时，请连接用于浪涌吸收的二极管。

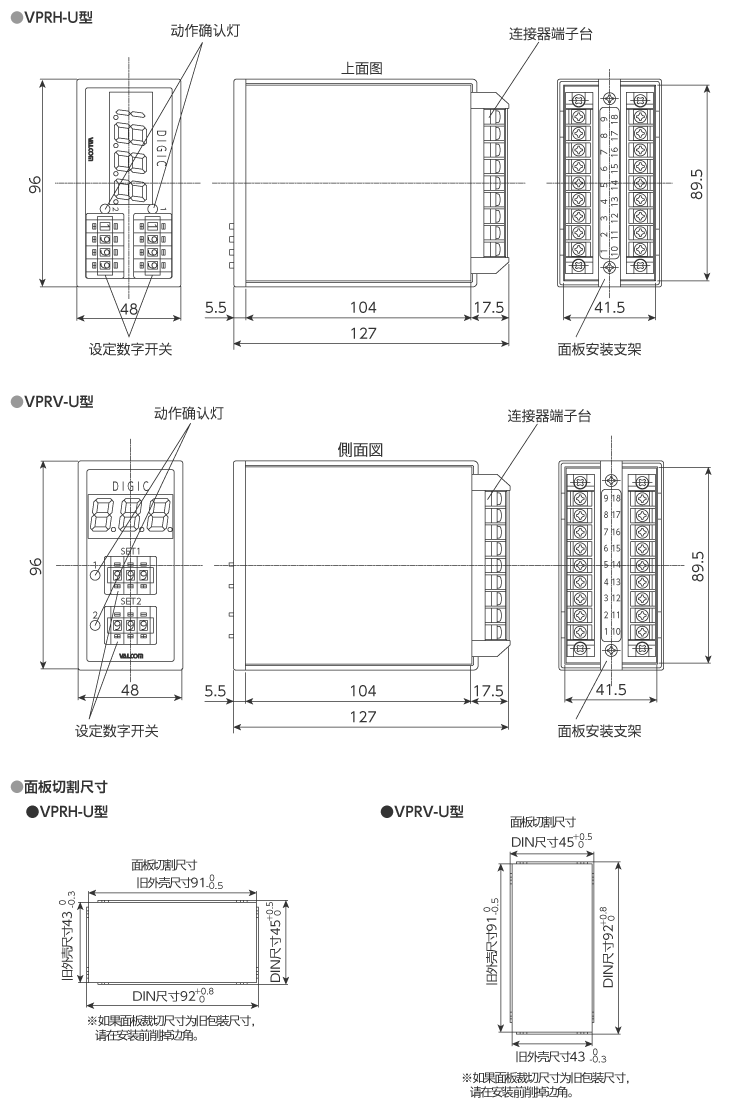

外形尺寸（单位：mm）

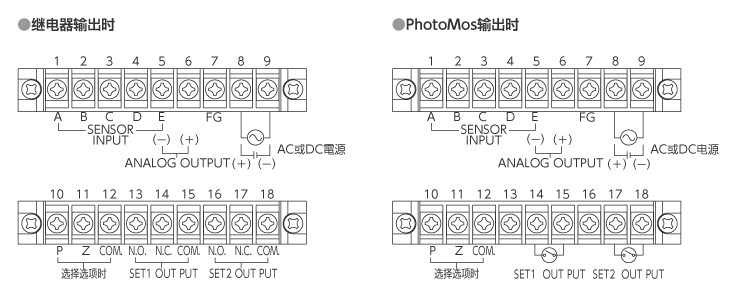

入输出规格

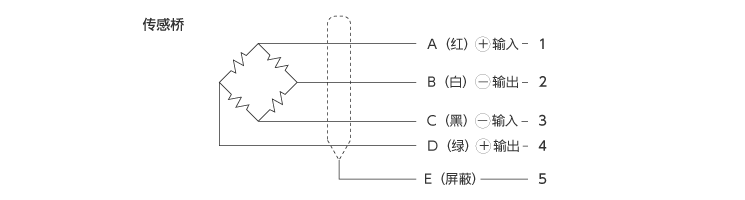

传感器输入规格

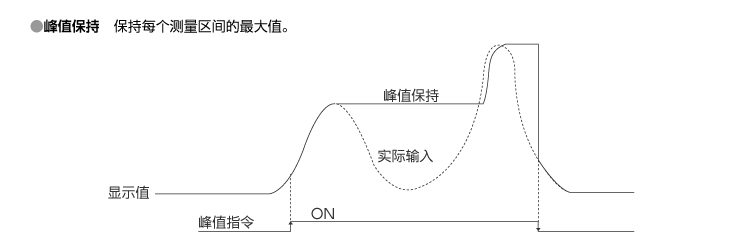

峰值保持（选配）

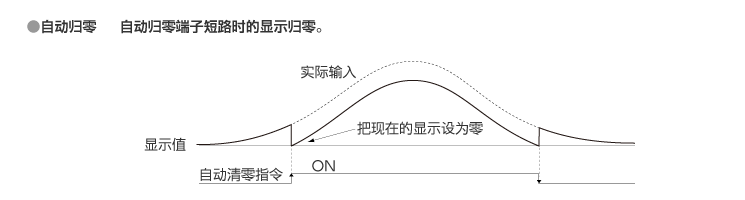

自动归零（选配）
指示计
