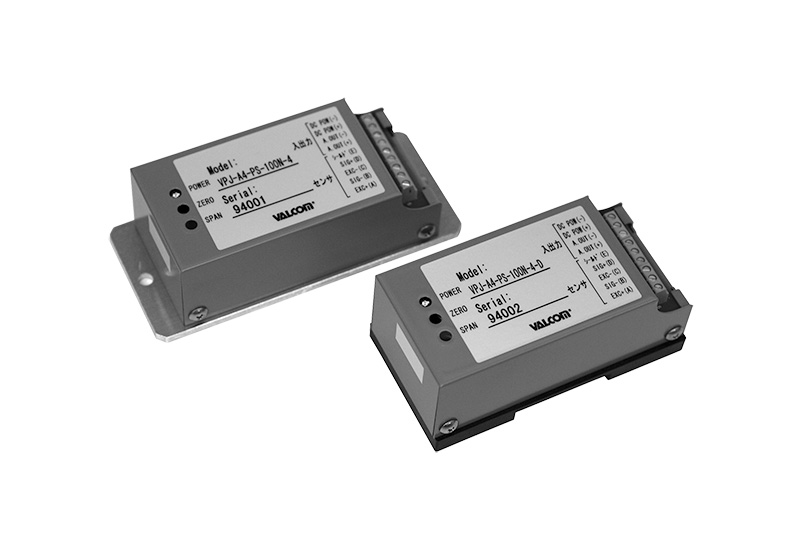

放大器（压力、载荷）模块
VPJ series
- 可以从四种类型的模拟输出中选择［4～20mA・1～5V・0～5V・0～10V］
- 电源线与输入输出线绝缘，增强了抗杂讯能力
- 安装时可以选择底板或 DIN导轨适配器
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPJ基板与压力传感器或荷重计成对校正 放大器与传感器采用同一序列No.进行管理 |
规格
| 精度 | 参见组合压力传感器或荷重计的各具体页面 |
|---|---|
| 模拟输出响应性 | 1msec以下 (不包含传感器特性) |
| 线性 | ±0.1%F.S. (不包含传感器特性) |
| 温度系数 | ±0.02%F.S./℃ (不包含传感器特性) |
| 环境温度范围 | 0～50℃ |
| 使用湿度范围 | 35～85%RH （不可结露） |
| 外形尺寸 | 底板型:115(W)×35(H)×50(D) DIN导轨型:95(W)×40(H)×50(D) |
| 质量 | 约190g |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPJ | 放大器模块 | ||||
| 2.模拟输出 | - | - | 输出种类 | 响应周波数 | 允许负载电阻 | 耗电量 | |
| A2 | 1～5V | 1kHz | 该值是根据传感器电桥电阻350Ω下的阶跃响应0～100%上升时间(T)的测量值， 设响应频率=1/2T(Hz)时计算出的值。响应 响应频率取决于所使用的传感器，因此如果重视响应性，请向我公司咨询。 |
5kΩ以上 | 60mA以下、 约120mA (DC12V时)(※1) |
||
| A3 | 4～20mA | DC24V:500Ω以下 DC12V:250Ω以下 |
70mA以下、 约140mA (DC12V时)(※1) |
||||
| A4 | 0～5V | 5kΩ以上 | 60mA以下、 约120mA (DC12V时)(※1) |
||||
| A5 | 0～10V | ||||||
| 3.载荷类型 ※仅在与荷重计 组合时指定 |
无填写 | 与压力传感器组合时，不需要指定型式 | |||||
| PS | 压缩 | ||||||
| PL | 拉伸 | ||||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
||||||
| 4.压力量程・ 载荷量程 |
填写压力量程或载荷量程 请参照各压力传感器或荷重计的个别页面 ※在拉伸压缩或连成压力下使用时，请在标识上加入±符号 |
||||||
| 5.电缆连接形状 | N | 请填写要组合的压力传感器的连接器形状 | 选择压力传感器时:标准连接器 | ||||
| W | 选择压力传感器时:防水连接器 | ||||||
| S | 选择压力传感器时:直连电缆 | ||||||
| 无填写 | 选择压力传感器时 | ||||||
| 6.电源[耗电量] | 4 | DC24V±10% | |||||
| 5 | DC12V±10% | ||||||
| 7.安装规格 | 无填写 | 底板 | |||||
| D | DIN导轨适配器 | ||||||
- ※1 启动时的消耗电流约是稳态时的3倍。电源容量在设计时请留有余量。

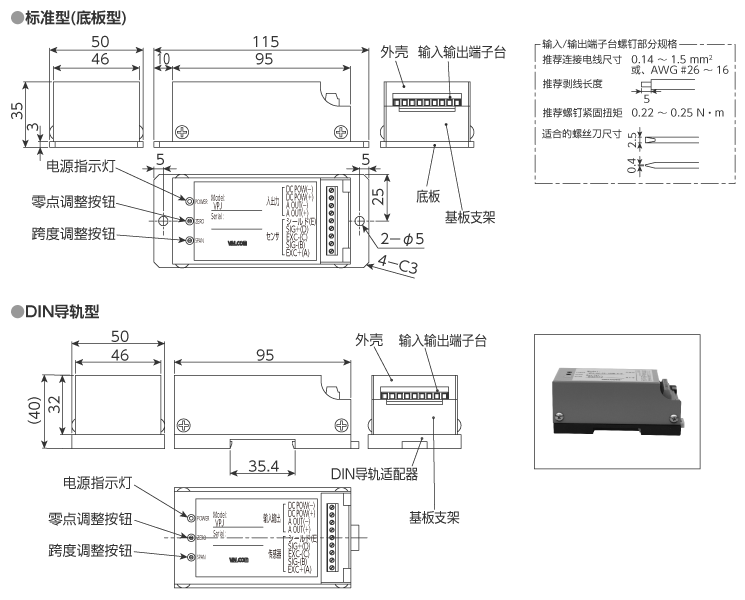

外形尺寸（单位：mm）
输入输出端子台的分配
| 端子台名称 | 名称 | 用途 | |
|---|---|---|---|
| 输入输出连接器 | DC POW(-) | 电源输入端子(-) | 供电电源 |
| DC POW(+) | 电源输入端子(+) | ||
| A OUT(-) | 模拟输出端子(-) | 模拟输出 | |
| A OUT(+) | 模拟输出端子(+) | ||
| 传感器连接器 | 屏蔽(E) | 屏蔽 | 压力传感器 荷重计 |
| SIG+(D) | 传感器输出(+) | ||
| EXC-(C) | 传感器电源(-) | ||
| SIG-(B) | 传感器输出(-) | ||
| EXC+(A) | 传感器电源(+) |
