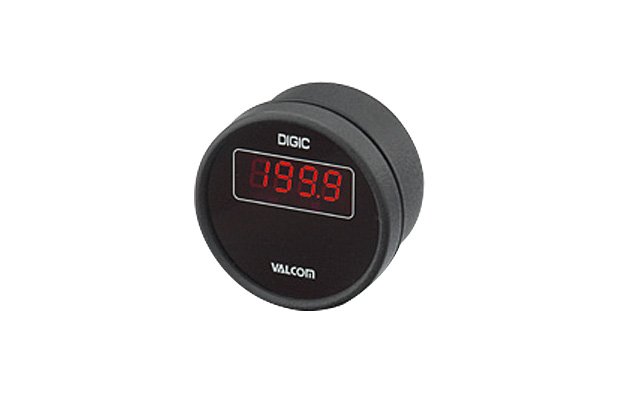

模拟输出／带BCD的圆形数字指示器(压力 或 负荷)
VPC series 传感器分离式型带模拟输出/BCD输出
※根据规格不同，形状可能会与图片有些差别。
请与压力传感器或荷重计组合使用
- 可以从5种模拟输出与3种BCD输出中选择，并可同时使用
- VPC与各个传感器都是包括传感器电缆长度在内经过成对校准的高精度数字仪表
- 对于模拟输出，可提供最适合液压测量、不使用微电脑的高速响应型产品
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPMC放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |
规格
| 显示 | 1999 3 ½位 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 3次/秒(标准)请在1～15次/秒内指定次数 |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | φ104×56(D:不含突出部) |
| 质量 | 约650g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- ※1 附件信息请参考此处。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | 模拟输出/带BCD的圆形数字指示器(压力 或 负荷) | |||
| 2.模拟输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 允许负载电阻 | |
| D | 仅显示 (无输出) |
选择D时，不能选择模拟输出与BCD输出 | - | |||
| A1 | 1mV/digit (±1999mV max.) |
1.2kHz | 该值是根据传感器电桥电阻350Ω下的阶跃响应0～100％上升时间(T)的测量值， 设响应频率=1/2T(Hz)时计算出的值。响应频率取决于所使用的传感器，因此如果重视响应性，请向我公司咨询。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250Ω以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD输出 ※模拟输出与BCD输出可以同时使用 |
- | - | 输出种类 | 响应周波数 | 允许过载 | |
| 无填写 | 无 | - | - | |||
| B1 | BCD TTL正 | 与显示转换速度的周期同步 | ±3mA | |||
| B2 | 停止生产 BCD TTL負 | |||||
| B1O | BCD集电极开路 (信号时输出Tr OFF) |
35V 25mA | ||||
| B2O | BCD集电极开路 (信号时输出Tr ON) |
|||||
| 4.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | ||||
| PS | 仅在与荷重计组合时指定 | 压缩 | ||||
| PL | 拉伸 | |||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
|||||
| 5.面板固定金属配件 | ○ | P | 可 | |||
| 6.传感器连接 | ○ | D | 分开 | |||
| 7.校准量程 | 校准量程使用例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa |
||||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN |
||||||
| 8.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | |||
| W | 防水连接器 | |||||
| S | 电缆直出 | |||||
| 9.峰值保持 | 无填写 | 无峰值保持 | ||||
| P | 峰值保持 (※2) | |||||
| 10.电源[耗电量] | 1 | AC100V[5VA] | 指定AC电源时，附带有专用变压器单元“TUC”。点击此处了解变压器单元的规格。 | |||
| 11 | AC110V[5VA] | |||||
| 2 | AC200V[5VA] | |||||
| 22 | AC220V[5VA] | |||||
| 3 | DC±12V[200mA] | |||||
| 4 | DC24V[100mA] | |||||
| 5 | DC12V[200mA]※不可选择输出A5 | |||||
- ※2 指定峰值保持规格时，只能在以下条件下选择。
・不能选择模拟输出、BCD输出。电源不能从4DC24V、5DC12V中选择。

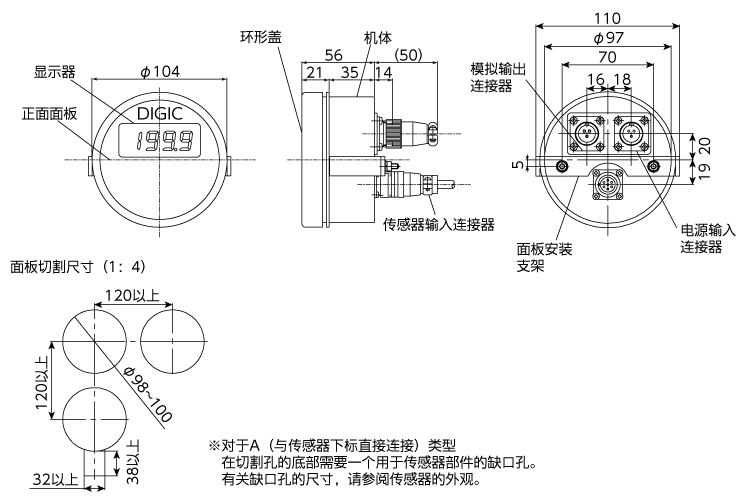

外形尺寸（单位：mm）

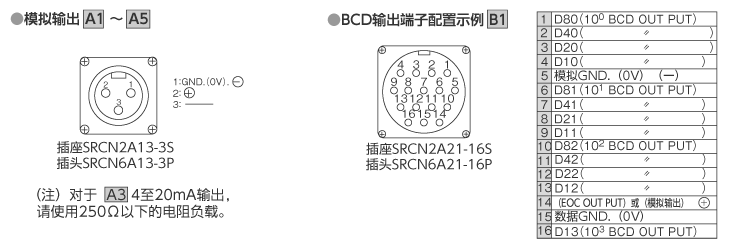

输出规格

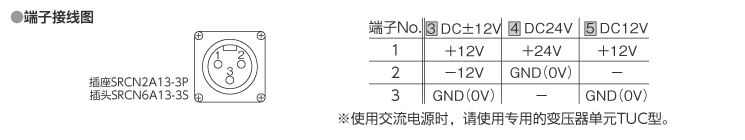

电源规格
指示计
