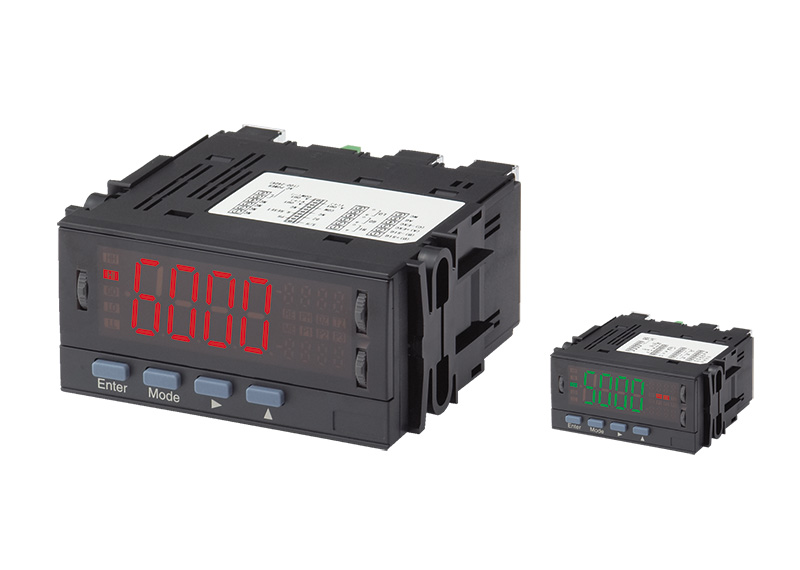

DIN48×96型 高速应变式面板仪表
VMM6 series
请与压力传感器或荷重计组合使用
采样速度达到1000次/秒
MAX.的高速型
采用JOG调节轮的简单操作型
- 可支持输入范围(-4～4mV/V)可以与各种压力传感器、荷重计连接
- 采样速度最高可达1000次/秒的高速型
- 带模拟输出的机型是可以实现（0～1V,0～10V,1～5V,4～20mA）任意比例缩放的复合型
- 采用JOG调节轮进行报警设定值的调整，操作简单
- LED显示可转变为绿色或红色 可根据颜色区别来判定结果
- 标准配置3点比较设定输出(H/G/L)
- 标配各种功能
“启动保持” “数字零” “峰值保持” “模式选择”
丰富的功能
模式选择功能
模式选择功能是指可以将比例缩放数据及比较数据存储最多8种模式，使用模式可任意设定的功能。
根据条件设定，模式选择控制包括端子控制和利用正面按键进行操作的控制。采用端子控制的情况下，通过将P.SEL1～P/SEL3端子与COM端子短接或设置为相同电位，可以从P-1切换到最大P-8。另外，采用正面按键控制的情况下，长按递增键约3秒钟即可切换模式。
启动保持功能
启动/保持功能是指随时停止显示的功能，可以通过条件数据设定A型与B型。
A型是自由运行模式，从自由运行状态通过将S/H端子与COM端子短接或设置为相同电位来保持显示值及比较判定值。
B型是单触发模式，从保持状态通过将S/H端子与COM端子短接或设置为相同电位一次输出显示值及比较判定值。
峰值保持功能
峰值保持功能是指保持最大值(峰值保持)/最小值(峰谷值保持)/最大值－最小值(峰谷值保持）中的任何一项，对每个值进行输出的功能。(这些之间的切换可根据条件数据设置。)
通过将PH端子与COM端子短接或设置为相同电位来启动峰值保持功能。
数字归零功能 (显示复位功能)
数字归零功能是一种可以强制显示0的功能，尤其是在连接载荷传感器测量载荷时，用来减去皮重很方便。
显示复位功能(数字归零功能)的ON/OFF控制，可以根据条件设定通过端子控制和正面按键操作来完成。
采用端子控制的情况下，通过将DZ端子与COM端子短接或设置为相同电位，开启显示复位功能。另外，采用正面按键控制的情况下，可通过按切换键大约3秒钟来开启该项功能。
规格
| 显示 | 主显示颜色红色/绿色 7段LED显示(字符高:约20mm) 副显示部红色 7段LED显示(字符高:约6mm) |
|---|---|
| 显示范围 | -9999～9999 |
| 环境温度范围 | 0～50℃ |
| 使用湿度范围 | 35～85%RH |
| 保存温度范围 | -10～70℃ |
| 保存湿度范围 | 60%RH 以下 |
| 电源 | AC电源:AC100～240V±10% DC电源:DC12～48V±10% |
| 耗电量 | 最大负载 约8VA(AC100V时) 最大负载 约7W(DC24V时) |
| 耐电压 | AC电源:电源-输入-输出間 AC1500V 1分钟 |
| DC电源:电源-输入-输出間 DC500V 1分钟 | |
| (共通)输入-输出間 DC500V 1分钟 输出-输出間 DC500V 1分钟 外壳-电源、输入、输出間 AC1500V 1分钟 |
|
| 绝缘阻抗 | 在上述端子间 DC500V 100MΩ以上 |
| 外形尺寸 | 96mm(W)×48mm(H)×99.5mm(D) |
| 质量 | 约450g |
| 配件 | 使用说明书1份、单位标签、外壳安装绑带×2、6P端子台用端子间保护盖×3 |
应变式输入规格
| 零点调整范围 | ±1mV/V |
|---|---|
| 跨度调整范围 | 1～3mV/V |
| 最高分辨率 | 传感器电源5V : 0.5µV/digit 传感器电源10V : 1µV/digit |
| 准确度(※1) | ±(0.1% of F.S+2digit)(23℃±5℃ 35～85%) |
| 采样速度 | 约1000次/秒 |
| 传感器电源 | 5V±5% 60mA 10V±5% 60mA |
- 准确度适用于采样速度在20次/秒以下的情况。
- 1) 请将所选择的压力传感器或荷重计的精度相加。
比较输出规格
| 判定值设定范围 | -9999～9999 | ||
|---|---|---|---|
| 滞后 | 相对于各判定值，可以在1～9999digit的范围内设定 | ||
| 比较动作 | 依据采样速度 | ||
| 比较继电器 | 继电器触点输出 | 最大10ms | |
| 接点数量 | 继电器触点×3 | ||
| 接点额定 | AC250V 2A(负载电阻) DC30V 2A(负载电阻) |
||
| 比较条件 | 显示值>上限判定值 | 判定结果:HI | |
| 下限判定值≦显示值≦上限判定值 | 判定结果:GO | ||
| 下限判定值>显示值 | 判定结果:LO | ||
| 光电耦合器输出 | 输出数量 | 光电耦合器×3 | |
| 光电耦合器输出 | 200µs | ||
| 接点额定 | DC30V 20mA (负载电阻) | ||
| 比较条件 | 显示值>上限判定值 | HI | |
| 上限判定值≧显示值≧下限判定值 | GO | ||
| 下限判定值>显示值 | LO | ||
模拟输出规格
| 负载电阻 | 0～1V, 0～10V, 1～5V:10kΩ以上 4～20mA:550Ω以下 |
|---|---|
| 准确度 | ±(0.5% of F.S.) |
| 纹波 | 0～1V, 0～10V, 1～5V:±50mVp-p 4～20mA:±25mVp-p |
| 转换方式 | PWM转换方式 |
| 分辨率 | 相当于最大14bit（依存于输出显示设定） |
| 比例缩放 | 数字缩放 |
| 响应时间 | 约0.5秒 |
BCD输出规格
| 输出类型 | 集电极开路输出 NPN型 |
|---|---|
| 输出論理 | 可切换（PC逻辑不可切换） |
| 输出额定 | DC30V MAX 10mA MAX |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VMM6 | DIN48×96型 高速数字面板仪表 | |
| 2.比较设定输出 | - | - | 设定数 | 输出种类 |
| 2S | 2点(H/G/L) | 继电器信号×3 AC250V 2A(负载电阻) DC30V 2A(负载电阻) |
||
| 2SO | 2点(H/G/L) | 光电耦合器信号×3 DC30V 2mA(负载电阻) | ||
| 3.输出 | D | 无 | ||
| A | 0～1V or 0～10V or 1～5V or 4～20mA的4型切换（带比例缩放功能） | |||
| B4 | BCD输出（集电极开路输出 NPN型） | |||
| 4.输入信号 | ○ | GV | 应变式输入(350Ω) (零点调整范围±1mV/V 跨距调整范围1～3mV/V 测量范围-4～4mV/V) |
|
| 5.电源 | 7 | AC100～240V(±10%) | ||
| 8 | DC12～48V(±10%) | |||

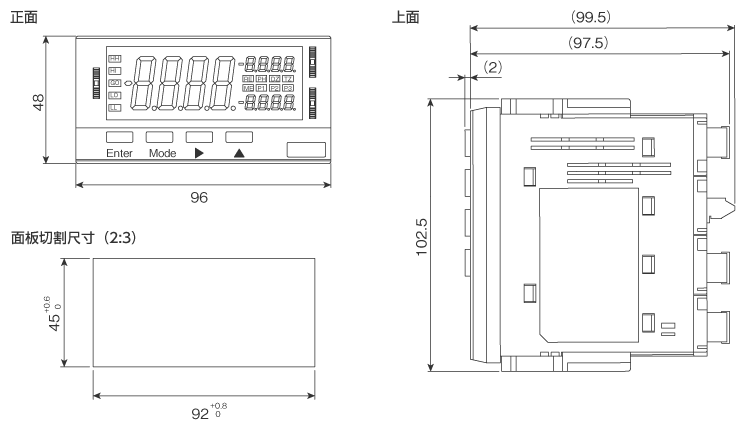

外形尺寸（单位：mm）

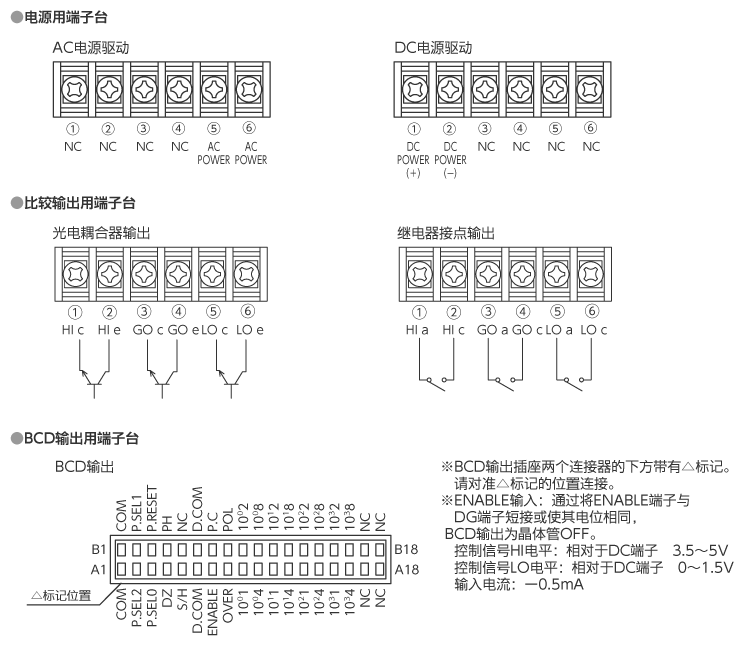

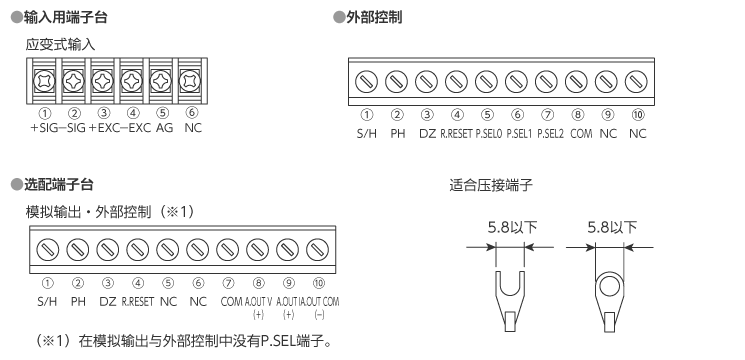

输入输出螺丝端子连接图
外部控制端子间
| 内部电路 | 在约5V上拉（电阻值 约10kΩ） |
|---|---|
| 控制信号HI | 相对于电平COM端子4.2～5V |
| 控制信号LO | 相对于电平COM端子0～0.4V |
| 启动保持 | 与COM端子短接、或保持等电位 释放或以5V启动 |
| 数字零 | 与COM端子短接、或在等电位下数字归零功能ON |
| 峰值保持 | 与COM端子短接、或在等电位下峰值保持功能ON |
| 继电器复位 | 与COM端子短接、或相同电位下继电器复位功能ON |
| 模式1 | 模式2 | 模式3 | 模式4 | 模式5 | 模式6 | 模式7 | 模式8 | |
|---|---|---|---|---|---|---|---|---|
| P.SEL0 | OFF | ON | OFF | ON | OFF | ON | OFF | ON |
| P.SEL1 | OFF | OFF | ON | ON | OFF | OFF | ON | ON |
| P.SEL2 | OFF | OFF | OFF | OFF | ON | ON | ON | ON |
- ON:与COM端子短接、或同电位
- OFF:与COM端子断开或 5V
