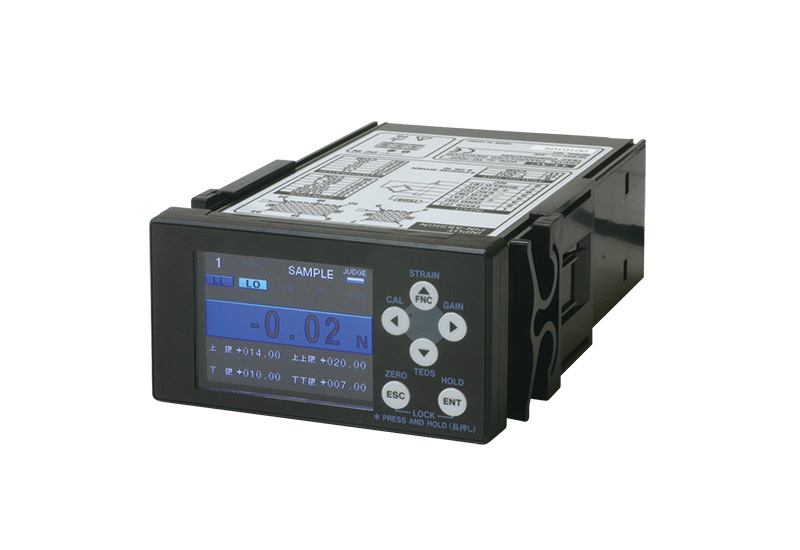

高速应变式面板仪表
VGM4 series
小型、功能丰富，性能优良
实现4000次/秒（保持时20000次/秒）的高速处理
- 高功能彩色图形液晶画面全5位显示
- 考虑到用户视角的警告显示
- 16bit模拟输出（电压0～±10V、电流4～20mA）
- 带有双极性保持功能，可以进行正/负两方向的采样、保持和分级
- 5点比较设定输出
- 选配 CC-Link
- 还备有专用收纳盒 CS-701（另售）

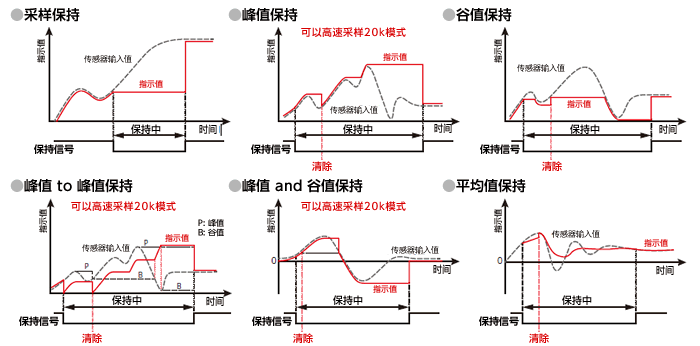

保持功能示例
利用前面板上的按钮及控制输入输出信号，可以进行各种保持。
规格
| 信号输入范围 | ±3.2mV/V | |
|---|---|---|
| 电桥电压 | DC10V、2.5V±10%（电流最大30mA、可使用遥感能） | |
| 零点调整范围 | ±2mV/V | |
| 等效输入／TEDS | 校准范围 | 0.3～3.2mV/V |
| 校准精度 | 0.1%F.S.以内（φ8-4芯屏蔽电缆、长度1m、 负载电阻350Ω、BV10V、0.5mV/V 以上的时候） |
|
| 精度 | 非线性 | 0.01%F.S. + 1Digit以内（输入1mV/V以上的时候） |
| 零点漂移 | 0.5µV/℃以内（输入换算价） | |
| 增益漂移 | ±0.005%F.S./℃以内 | |
| A/D转换速度 | 4000次/秒 | |
| D/A输出 | 绝缘输出 电压输出 0～±10V（可按1V阶跃来设定） 或、电流输出 4～20mA |
|
| TEDS功能 | IEEE1451.4 类别2 混合模式接口 ※不可与施加电压的遥感功能一同使用 |
|
| 显示 | 320×240彩色液晶 | |
| 指示值 | 显示范围 | -99999～99999 |
| 小数点 | 可以选择显示位置 | |
| 显示次数 | 从4、6、10、20次/秒中选择 | |
| 显示项目 | 校准设定 | 零点校准／跨距校准（TEDS校准、实际负荷校准、等效输入校准） |
| 功能设定 | 上限、下限、上上限、下下限、比较模式、滞后、零点附近、 移动平均处理、低通滤波器、动作检测、 零点跟踪、静态应变、数字清零、数字去皮、 区间指定、保持模式、键盘锁、最小刻度、显示次数、 电桥电压、数字零极限、数字清零、 比较输出模式、比较输出控制、数据输出选择、 D/AA转换器、遥感 |
|
| 保持功能 | 采样保持、峰值保持、谷值保持、 峰 to 峰保持、峰 and 谷保持、 平均值保持、区间指定支持 （峰值、谷 to 峰、峰 and 谷、平均值） ※可以指定区间进行保持。（采样保持除外） |
|
| 数字滤波器 | 从3Hz（-6db/oct） 10、30、100、300、1000Hz（－12db/oct）、无 中选择 |
|
| 外部输入信号(※1) | 输入 | 保持、判定、清除、数字清零、设定值存储选择１、设定值存储选择２ （通过光电耦合器与主机电路绝缘） |
| 输出 | HH、HI、OK、LO、LL 集电极开路输出 （通过光电耦合器与主机电路绝缘） |
|
| CC-Link | CC-Link Ver.1.10 可使用遥感 最大接台数42数 DA、DB（通过光电耦合器与主机电路绝缘）、DG、SLD |
|
| 电源 | AC适配器规格 | DC12V 9W AC100～240V 50/60Hz 12W（含附带的AC适配器） |
| DC电源规格 | 额定DC12V-24V 9W（选择专用收纳盒时不可） | |
| 环境温度范围 | 0～40℃ | |
| 保存温度范围 | -20～60℃ | |
| 使用湿度范围 | 85%RH以下（不可结露） | |
| 外形尺寸 | 约96（W）×53（H）×131（D）mm （不含突出部） | |
| 质量 | 约300g | |
| 适合规格 | CE认证-EN62326（Ａ级）、UL61010-1 (※2) | |
| 配件 | 使用说明书、DIN导轨安装适配器 | |
- ※1 安装外壳时不可使用
- ※2 共同选择专用外壳时不适用
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型号 | ○ | VGM4 | 高速应变片仪表 |
| 2.设定输出 | ○ | O | 5点集电极开路输出 （NPN型、灌电流） 集电极电流最大 20mA/30V |
| 3.输出信号 | ○ | A | 绝缘输出 电压输出 0～±10V或 电流输出 4～20mA 4000次/秒 |
| 4.CC-Link功能 | N | CC-Link无功能 | |
| C | CC-Link有功能 | ||
| 5.电源 | ○ | 14 | AC100～240V（使用附带AC适配器时）或DC12～24V |

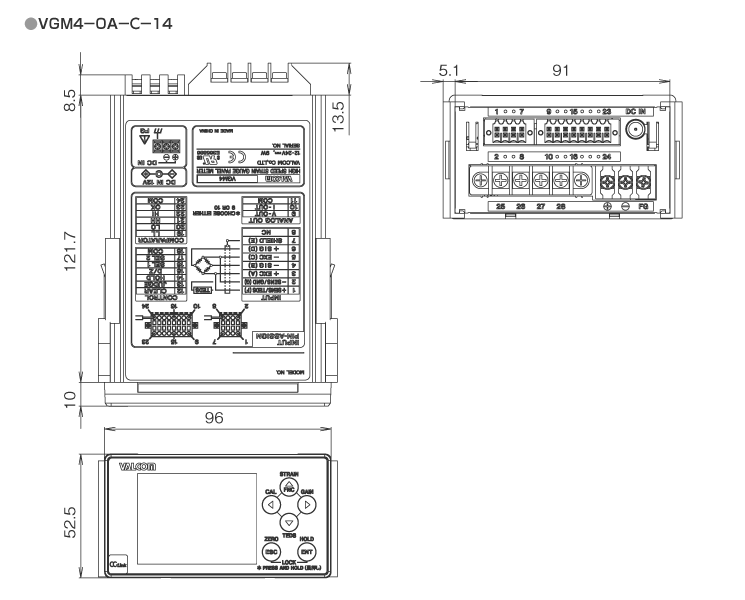

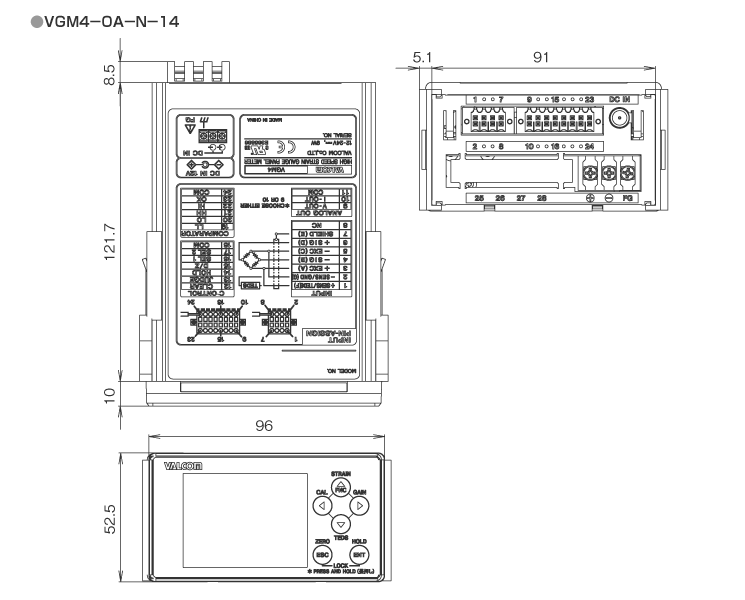

外形尺寸（单位：mm）
| 传感器信号输入端子 | ||
|---|---|---|
| 端子编号 | 信号名 | 说明 |
| 1 | +SENS / TEDS (F) | 遥感输入+ / TEDS存储信号 |
| 2 | - SENS / GND (G) | 遥感输入 - / TEDS存储信号接地 |
| 3 | +EXC (A) | 施加电压 + |
| 4 | -SIG (B) | 输出信号 - |
| 5 | -EXC (C) | 施加电压 - |
| 6 | +SIG (D) | 输出信号 + |
| 7 | SHIELD (E) | 屏蔽 |
| 8 | NC | - |
| D/A输出端子 | ||
| 端子编号 | 信号名 | 说明 |
| 9 | V-OUT | D/A电压输出 |
| 10 | I-OUT | D/A电流输出 |
| 11 | COM | D/A输出的COM端子 |
| 控制信号输入端子 | ||
| 端子番号 | 信号名 | 说明 |
| 12 | CLEAR | 在采样保持之外的保持模式下，要清除保持时，设置到ON。 |
| 13 | JUDGE | 为判定输出的控制信号，判定输出仅在ON的期间起作用。 |
| 14 | HOLD | 为保持的开始信号，在ON期间内执行保持动作。 |
| 15 | D/Z | 指示值的数字归零。 |
| 16 | SEL1 | 可以选择设定值存储器。 |
| 17 | SEL2 | |
| 18 | COM | 是控制输入信号COM端子。 |
| 控制判定输出端子 | ||
| 端子编号 | 信号名 | 说明 |
| 19 | LL | 下下限判定输出 |
| 20 | LO | 下限判定输出 |
| 21 | HH | 上上限判定输出 |
| 22 | HI | 上限判定输出 |
| 23 | OK | OK判定输出 |
| 24 | COM | 比较判定输出的COM端子 |
| 传感器信号输入端子 | ||
|---|---|---|
| 端子编号 | 信号名 | 说明 |
| 1 | +SENS / TEDS (F) | 遥感输入+ / TEDS存储信号 |
| 2 | - SENS / GND (G) | 遥感输入 - / TEDS存储信号接地 |
| 3 | +EXC (A) | 施加电压 + |
| 4 | -SIG (B) | 输出信号 - |
| 5 | -EXC (C) | 施加电压 - |
| 6 | +SIG (D) | 输出信号 + |
| 7 | SHIELD (E) | 屏蔽 |
| 8 | NC | - |
| D/A输出端子 | ||
| 端子编号 | 信号名 | 说明 |
| 9 | V-OUT | D/A电压输出 |
| 10 | I-OUT | D/A电流输出 |
| 11 | COM | D/A输出的COM端子 |
| 控制信号输入端子 | ||
| 端子编号 | 信号名 | 说明 |
| 12 | CLEAR | 在采样保持之外的保持模式下，要清除保持时，设置到ON。 |
| 13 | JUDGE | 为判定输出的控制信号，判定输出仅在ON的期间起作用。 |
| 14 | HOLD | 为保持的开始信号，在ON期间内执行保持动作。 |
| 15 | D/Z | 指示值的数字归零。 |
| 16 | SEL1 | 可以选择设定值存储器。 |
| 17 | SEL2 | |
| 18 | COM | 是控制输入信号COM端子。 |
| 控制判定输出端子 | ||
| 端子编号 | 信号名 | 说明 |
| 19 | LL | 下下限判定输出 |
| 20 | LO | 下限判定输出 |
| 21 | HH | 上上限判定输出 |
| 22 | HI | 上限判定输出 |
| 23 | OK | OK判定输出 |
| 24 | COM | 比较判定输出的COM端子 |
| CC－Link规格 | ||
| 站类型 | 远程站 | |
| CC-Link版本 | 1.10 | |
| 占用站数 | 1站，2站，4站 选择 | |
| 传输速度 | 156k、625k、2.5M、5M、10Mbps | |
| 传输线路形式 | 总线格式（EIA RS-485 基准） | |
| 传输格式 | HDLC基准 | |
| CC－Link规格 | ||
| 端子编号 | 信号名 | 电线被覆色、其他 |
| 25 | DA | 蓝色 |
| 26 | DB | 白色 |
| 27 | DG | 黄色 |
| 28 | SLD | 接地线（屏蔽） |

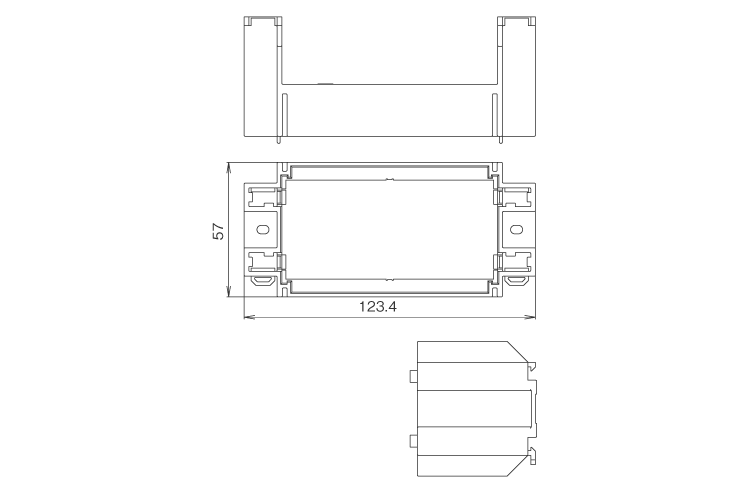

DIN导轨安装适配器（配件）
指示计
