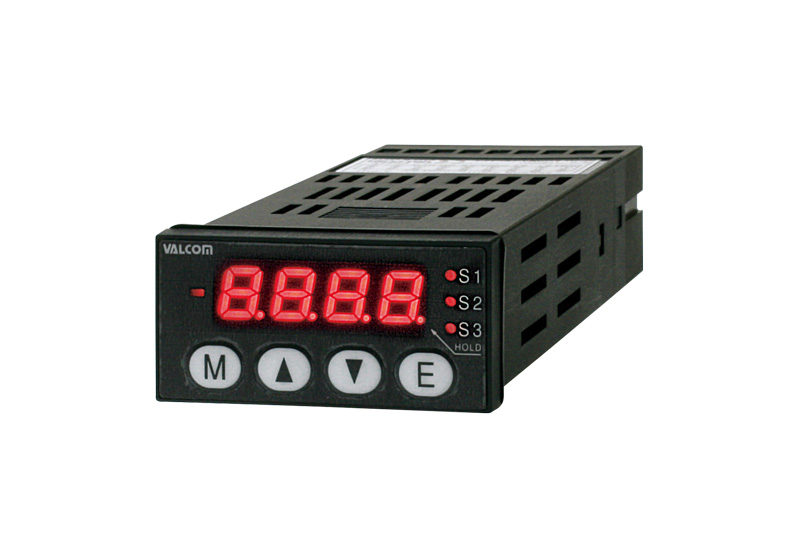

小型・高速应变式面板仪表计
VGM2A/B series
请与压力传感器或荷重计组合使用
在全行业最小的紧凑型机体上搭载了丰富的功能！！
所有功能浓缩在48(W)×24(H)的机体中
- 比例缩放功能[自由设定相对于实际输入的显示值]
- 零点漂移功能[零点调整操作简单]
- 自动AZ功能[自动进行初次测量值的零位校准]
- 自动归零功能[将之前的显示值测定为“零”（去皮重）]
- 跟踪零点功能[内部自动校准大范围的零点偏移]
- 自动峰值保持功能[如超出设定值将自动在峰值保持模式下测量]
- 模拟输出功能[自由缩放模拟输出范围]
- 电平比较器功能[对测量值进行电平比较后，输出信号]
- 窗口比较器功能[将测量值进行窗口（区域）比较，输出信号]※仅VGM2B
- 控制输入抖振消除功能[采用内部滤波器，防止抖振产生的误动作]
- 按键锁保护功能[防止由于疏忽操作按键而产生的误设定或误动作]
- 线性功能[校准模拟输出、显示值的倾斜度]※仅VGM2A

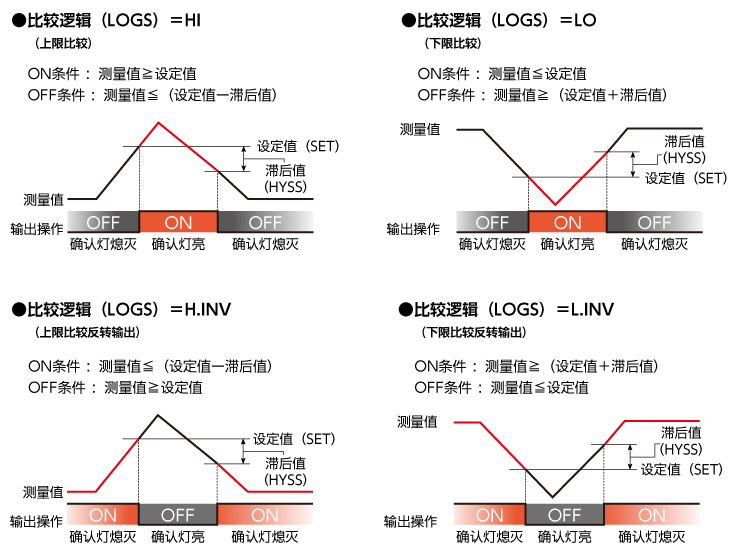

电平比较器功能 VGM2A：S1～S3、VGM2B：S1
相对于测量值，进行电平比较，将比较判定结果反映到S1～S3输出上。
通过比较数据的比较设定(SET1～SET3 以下 SET)来设置设定值。
可采用滞后设定(HYS1～HYS3 以下 HYSS)来为比较动作设置滞后时间。

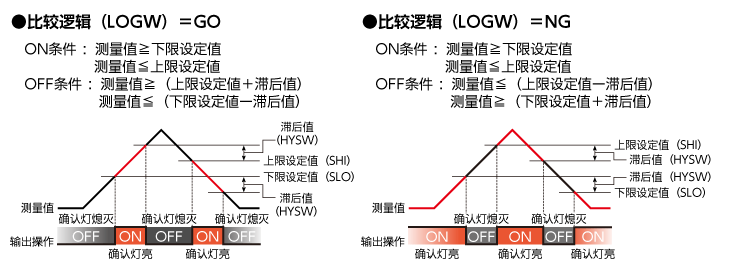

窗口比较器功能 ※仅VGM2B
相对于测量值，进行窗口（区域）比较，将比较判定结果反映到S2输出上。
设定窗口上限设定值与窗口下限设定值。
也可以为比较动作设定滞后。

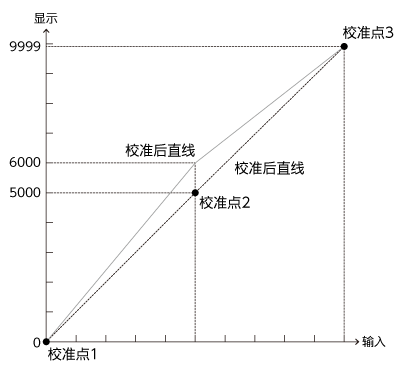

线性功能 ※仅VGM2A
可以校准相对于传感器输入的模拟输出、显示值的倾斜度。
测量单元规格
| 适合传感器 | 各种应变片式传感器(120Ω～1kΩ) |
|---|---|
| 传感器供电电源 | DC5V±10% 60mA |
| 测量量程 | ±4mV/V |
| 满量调整范围 | VGM2A：±3.000mV/V |
| VGM2B：0.001～3.000mV/V | |
| 零点调整范围 | ±1.000mV/V |
| 显示设定范围 | ±9999(小数点可设定在任意位置) |
| 最小测量零敏度 | 0.2µV/V/digit (满量0.2mV/Vで1000分辨率、满量2.0mV/Vで9999分辨率) |
| A/D转换方式 | 逐次比较方式 |
| 采样速度 | 1～1000次/秒的范围内任意设定 |
| 测量滤波方式 | 移动平均方式(可在OFF～256次的范围内任意设定) |
| 准确度(※1) | ±0.1%F.S.±1digit(23℃±5℃、采样速度20次/秒以下) ±0.15%F.S.±1digit(23℃±5℃、标准) |
| 温度特性 | ±(0.005% of rdg+0.5digit)/℃ |
| 测量值显示单元 | 7段红色LED（字符高7mm） |
| 超量程报警 | 在测量极限值处闪烁 |
- ※1 请将所选择的压力传感器或荷重计的精度相加。
比较单元规格
| 控制方式 | 微电脑运算方式 |
|---|---|
| 比较方式 | VGM2A：3点 MOS FET 继电器输出(电平比较器3点(S1～S3)) |
| VGM2B：2点 MOS FET 继电器输出(电平比较器1点(S1)、 窗口比较器1点(S2)) |
|
| S1比较条件 | 上限判定/下限判定可任意选择 |
| S2比较条件 | VGM2A：上限判定/下限判定可任意选择 |
| VGM2B：GO判定/NG判定可任意选择 | |
| S3比较条件 ※仅VGM2A | 上限判定/下限判定可任意选择 |
| 设定范围 | ±9999 |
| 比较周期 | 采样周期同步 |
| 比较输出 | 通过光绝缘与主机电路绝缘（MOS FET 继电器 AC/DC250V、80mA） |
| 滞后 | 相对于各设定值，可在1～999digit的范围内任意设定 |
| 响应速度 | 3msec.以下(1000次/s、无滤波器) |
数据输入输出规格
| 输出量程 | 表对应显示值的变化（可任意设定区域）、 A3：4～20mA A4：0～5V A5：0～10V |
|---|---|
| 输出周期 | 采样周期同步 |
| 负载电阻 | A3：250Ω以下 A4：10kΩ以上 A5：10kΩ以上 |
| 输出精度 | ±0.5%F.S.(23±5℃)(相对于显示值) 温度系数:±200ppm/℃ |
| 响应速度 | 3msec.以下(1000次/s、无滤波器) |
| 分辨率 | A3：相对于4～20mA约45000分辨率 A4：相对于0～5V约55000分辨率 A5：相对于0～10V约55000分辨率 |
外部控制输入规格
| 电气的额定 | 「0」电平：0～1V、「1」电平：3～5V 输入电流：5mA以下 |
|---|
其他通用规格
| 其他功能 | 跟踪零点功能、零点漂移功能等 |
|---|---|
| 存储器备份 | 使用EEPROM（保证100万次写入） |
| 存储器异常报警 | 每次接通电源都会进行存储检查，异常的情况下会显示出错 |
| 环境温度范围 | 0～50℃ |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 电源 | DC24V±10% |
| 耗电量 | 100mA(TYP)DC24V时 |
| 耐电压 | 电源端子、其他端子 DC500V 1分钟 |
| 绝缘电阻 | 电源端子、其他端子 DC500V 100MΩ以上 |
| 配件 | 使用说明书、安装支架、密封圈、单位标签 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型号 | VGM2A | 继电器3点输出 高级 小型、高速应变片面板仪表 | ||
| VGM2B | 继电器2点输出 基本 小型、高速应变片面板仪表 | |||
| 2.比较设定输出 | 3SO | VGM2A | 3点 MOS FET 继电器输出（电平比较器 3点(S1～S3)) | |
| 2SO | VGM2B | 2点 MOS FET 继电器输出 (电平比较器 1点(S1)、窗口比较器 1点(S2)) |
||
| 3.模拟输出 | A3 | 模拟输出 4～20mA | ||
| A4 | 0～5V输出 | |||
| A5 | 0～10V输出 | |||
| 4.电源 | ○ | 4 | DC24V | |

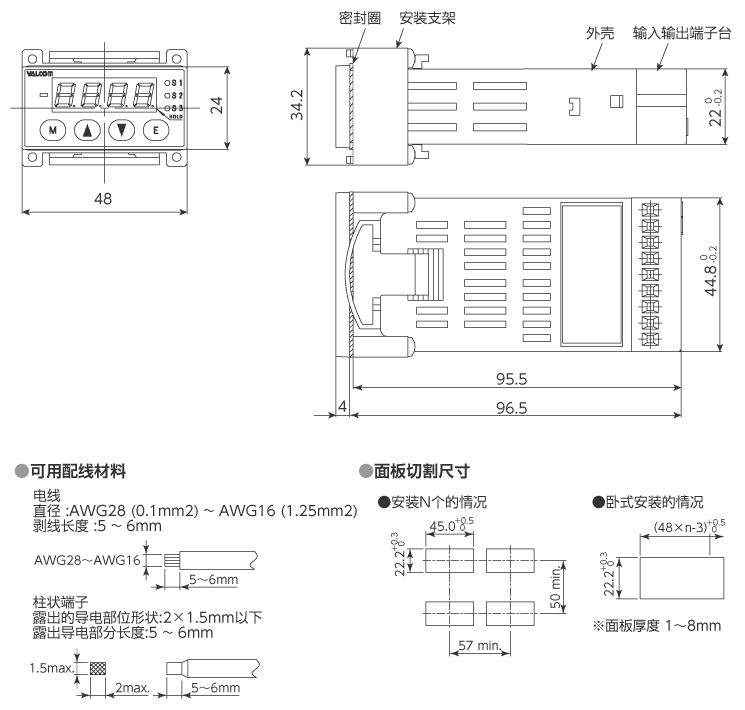

外形尺寸（单位：mm）

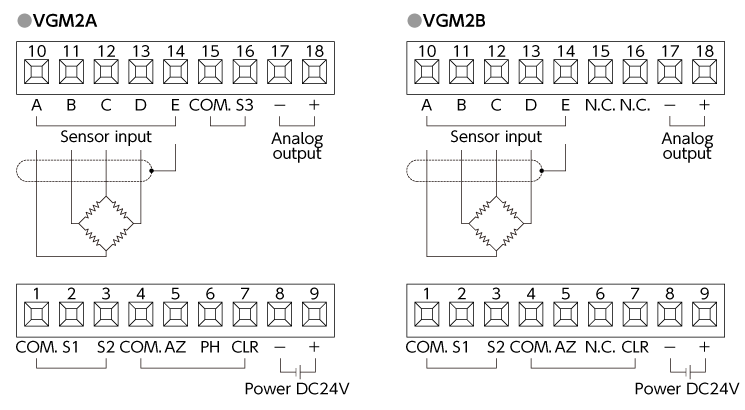

端子连接图
| VGM2A | VGM2B | ||||
|---|---|---|---|---|---|
| 1 | COM | 控制输出com(S1 S2) | 1 | COM | 控制输出com(S1 S2) |
| 2 | S1 | 控制输出 S1 | 2 | S1 | 控制输出 S1 |
| 3 | S2 | 控制输出 S2 | 3 | S2 | 控制输出 S2 |
| 4 | COM | 控制输入com(AZ PH CLR) | 4 | COM | 控制输入com(AZ CLR) |
| 5 | AZ | 控制输入 AZ | 5 | AZ | 控制输入 AZ |
| 6 | PH | 控制输入 PH | 6 | NC | 未使用 |
| 7 | CLR | 控制输入 CLR | 7 | CLR | 控制输入 CLR |
| 8 | DC24－ | 电源输入 DC24V－ | 8 | DC24－ | 电源输入 DC24V－ |
| 9 | DC24V+ | 电源输入 DC24V＋ | 9 | DC24V+ | 电源输入 DC24V＋ |
| 10 | 传感器A | 传感器供电电源＋EXC | 10 | 传感器A | 传感器供电电源＋EXC |
| 11 | 传感器B | 传感器输入－SIG | 11 | 传感器B | 传感器输入－SIG |
| 12 | 传感器C | 传感器供电电源－EXC | 12 | 传感器C | 传感器供电电源－EXC |
| 13 | 传感器D | 传感器输入＋SIG | 13 | 传感器D | 传感器输入＋SIG |
| 14 | 传感器E | 用于传感器电缆的屏蔽连接 | 14 | 传感器E | 用于传感器电缆的屏蔽连接 |
| 15 | COM | 控制输出COM(S3) | 15 | NC | 未使用 |
| 16 | S3 | 控制输出 S3 | 16 | NC | 未使用 |
| 17 | AOUT－ | 模拟输出－ | 17 | AOUT－ | 模拟输出－ |
| 18 | AOUT+ | 模拟输出＋ | 18 | AOUT+ | 模拟输出＋ |
