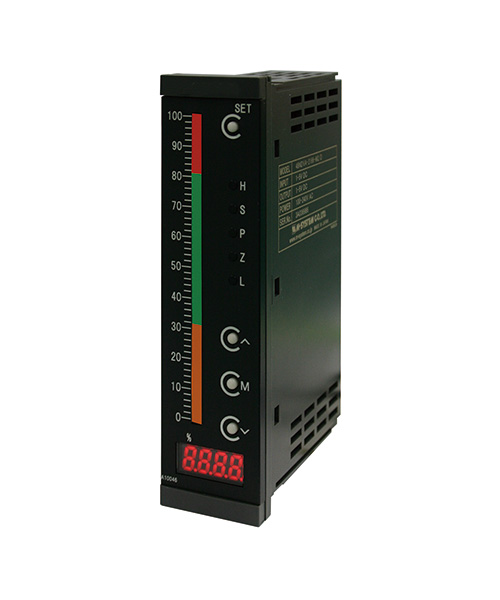

彩色条形指示表立式RAINBAR系列
RV3/CV3 series
- 彩条整体上随设定值而呈现出红、橙、绿色的变化！
- 4～20mA带模拟输出
- 带数字4位迷你显示
- 101点分割安装的高精度
- 并非以数字显示，因而视觉柔和
- 支持多种信号输入，应用范围广泛
- 小型、低成本、高辉度，方便查看的设计
- CE規格対応（选配）
| 输入信号 | 1～5V, 4～20mA(4线式、2线式), 从～5V, 0～10V中指定。 |
|---|---|
| 传感器规格 | 请从压力传感器产品列表中，模拟输出类型或上述输出设备中进行选择 |
| 用途 | 温度计，压力表，负荷表，液位计，流量计，转速表等 |
规格
| 形状 | 竖形 |
|---|---|
| 显示 | 2色测量LED:101点 零点用双色LED:1点 设定值判定用LED:红色、2色 |
| 输入阻抗 | 4～20mA: 10Ω 0～5V/1～5V/0～10V: 1MΩ以上 |
| 采样速度 | 约100从/秒 |
| 响应时间 | 0.5秒以下 |
| 功能 | 亮度調整 零・满量调整 |
| 准确度 | ±1%±1digit |
| 环境温度范围 | -5～55℃ |
| 使用湿度范围 | 30～90%RH （不可结露） |
| 配线连接部 | 端子台 (M3螺丝) |
| 外形尺寸 | 36(W)×144(H)×103(D) |
| 质量 | 约470g（根据规格不同） |
| 配件 | 使用说明书 |

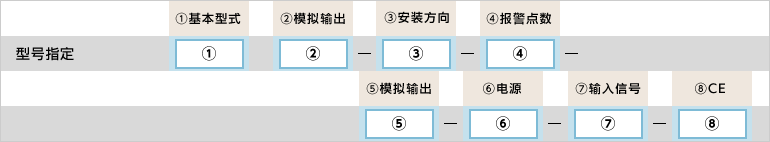

型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型号 | RV3 | 区域变色 固定配色方案：橙色→绿色→红色（数字显示） | |
| CV3 | 完全变色 固定配色方案：橙色→绿色→红色（数字显示） | ||
| 2.模拟量输出 | D | 无模拟输出 型号选择⑦ 与 A6 组合时选择 | |
| A | 有模拟输出 型号选择⑤ 与 A2、A3 组合时选择 | ||
| 3.安装方向 | V | 纵向安装 | |
| 4.报警点数 | 2S | 2点报警 额定负载 AC250V 1A/DC30V 5A | |
| 4S | 4点报警 额定负载 AC250V 1A/DC30V 5A | ||
| 5.模拟输出 | 无入 | 无模拟输出（型号选择⑦ 仅 A6 适用） | |
| A2 | 1～5V DC(负载电阻5000Ω以上) （型号选择②仅 A 可选择） |
||
| A3 | 4～20mA DC(负载电阻550Ω以下) （型号选择②仅 A 可选择） |
||
| 6.电源 | 4 | DC24V（±15%） max.3.5W | |
| 7 | AC100〜240V（85〜264V） max.8VA | ||
| 7.输入信号 | A2 | 1～5V (输入电阻1MΩ以上) | |
| A3 | 4～20mA (输入电阻10Ω) | ||
| A4 | 0～5V (输入电阻1MΩ以上) | ||
| A5 | 0～10V (输入电阻1MΩ以上) | ||
| A6 | 4～20mA (2线式) (输入电阻250Ω、带传感器电源) | ||
| 8.CE | 无 | 不符合CE规格 | |
| CE | 符合CE规格产品 | ||
| 显示刻度 | (左侧刻度最大值/右侧刻度最大值)或(左侧刻度最大值) <刻度指定例> ①两侧刻度时 型号指定例(5m/100%) 5m＝左刻度 100%＝右刻度盛 ②单侧刻度时 型号指定例(100%) 100%＝左刻度 ※标准的刻度分割是10等分割。。 (例: 100%时は、0、10、20、30、40、50、60、70、80、90、100%) ☆数字值的显示目盛指定 上述型号指定例 (5m/100%) ※请指定哪个作为数字显示值。 刻度表示最多用4位(包括小数点和负号)指定 (例: 10.0MPa＝OK -1.0kPa＝OK -1.00 kPa＝NG) |

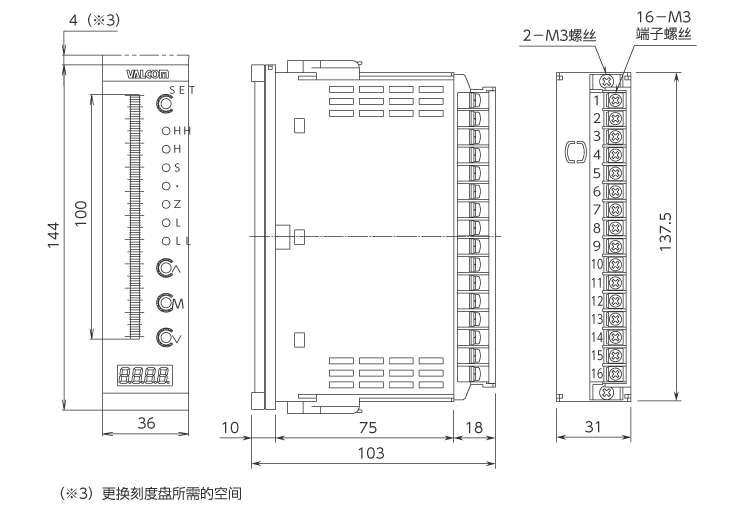

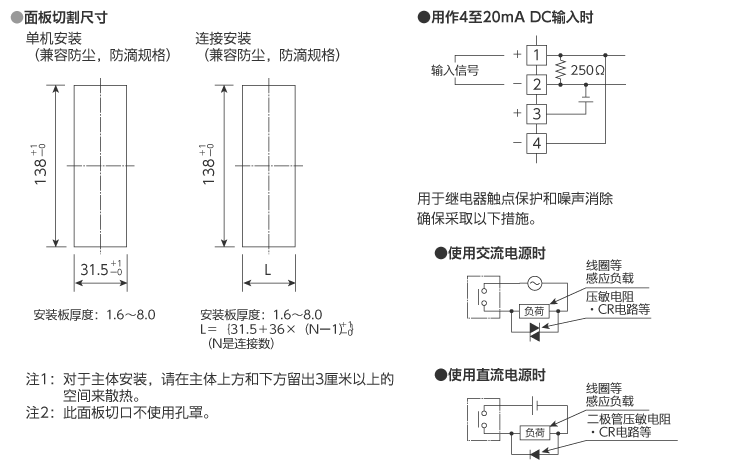

外形尺寸（单位：mm）

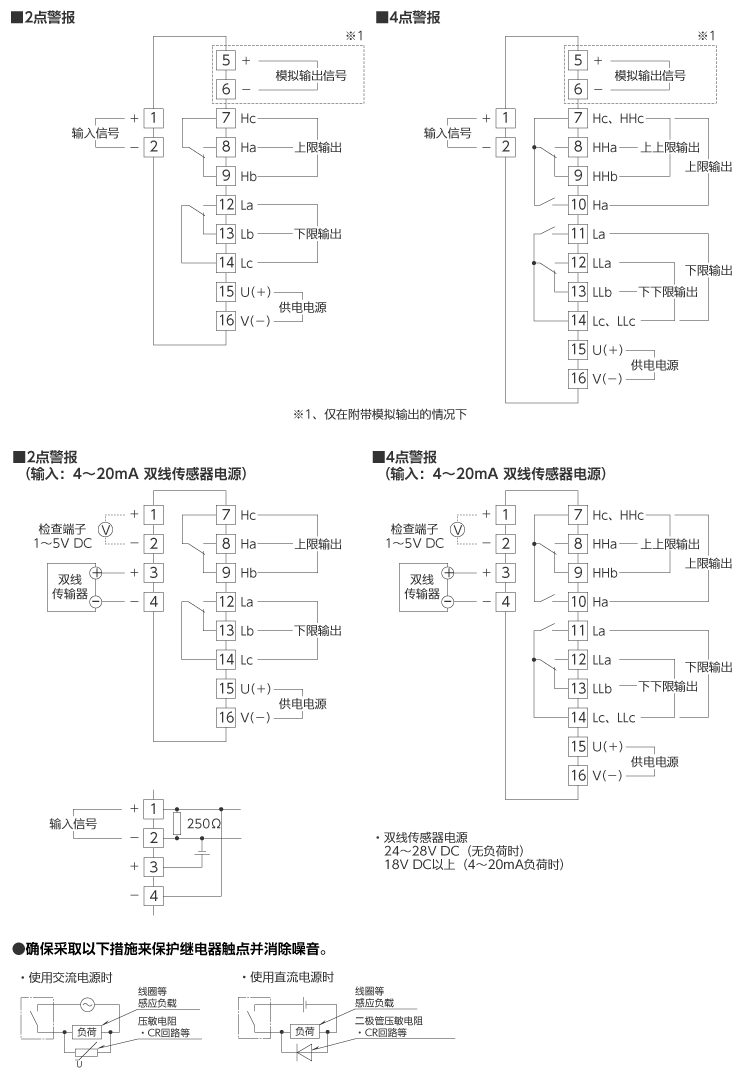

端子接线图
指示计
