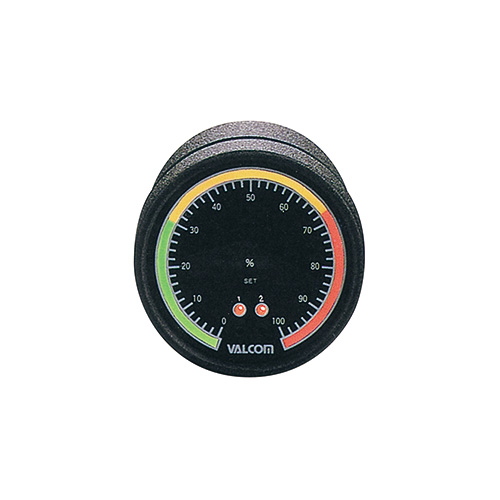

彩色条形指示表圆形RAINBAR系列
RBC series
- 红、橙、绿三种颜色变化，非常易于查看的直观显示
- 101点分割安装的高精度
- 并非以数字显示，因而视觉柔和
- 支持多种信号输入，应用范围广泛
- 小型、低成本、高辉度，方便查看的设计
| 输入信号 | 1～5V, 4～20mA(4线式、2线式),请从 0～5V, 0～10V中指定。 |
|---|---|
| 传感器规格 | 请从压力传感器产品列表中，模拟输出类型或上述输出设备中进行选择 |
| 用途 | 温度计，压力表，负荷表，液位计，流量计，转速表等 |
规格
| 形状 | 圆形 |
|---|---|
| 显示 | 3色测量LED：101点 设定值判定用LED：红色，2色 |
| 采样速度 | 约100次/秒 |
| 响应时间 | 约0.5秒（0-10V步进输入的跟随速度） |
| 功能 | 亮度調整 零・满量调整 |
| 准确度 | ±0.4% ±1点 |
| 环境温度范围 | -20～70℃（不可结冰） |
| 使用湿度范围 | 20～90%RH （不可结露） |
| 配线连接部 | 端子台 (M3螺丝) |
| 外形尺寸 | φ104×D70 (D:不包括突起) |
| 质量 | 约470g（根据规格不同） |
| 配件 | 使用说明书，检查表1份 |

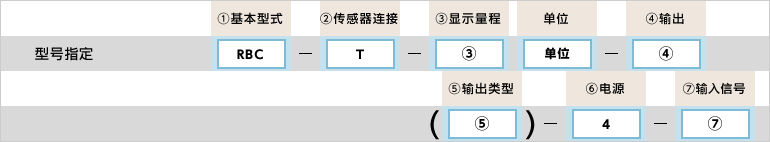

型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型号 | ○ | RBC | 彩条图像仪表计 圆形彩虹系列 （配色:绿→橙→红） |
| 2.传感器连接 | ○ | T | 分立式 |
| 3.显示量程 | 最大刻度值和单位规格（例）100%, 100kPa, 100cm | ||
| 4.输出 | A2 | 模拟量输出 1～5V（允许负载电阻 10kΩ以上） | |
| A3 | 模拟量输出 4～20mA（允许负载电阻 250Ω以上） | ||
| A4 | 模拟量输出 0～5V（允许负载电阻 10kΩ以上） | ||
| A5 | 模拟量输出 0～10V（允许负载电阻 10kΩ以上） | ||
| 1VA | 比较接点输出 1接点继电器输出 输出接点电容 MAX4A 电阻负载 250VAC |
||
| 2VA | 比较接点输出 2接点继电器输出 输出接点容量 MAX4A 电阻负载 250VAC |
||
| 1VAO | 比较接点输出 1接点PhotoMOS继电器输出 输出接点容量 MAX0.1A 电阻负载 400VAC/DC |
||
| 2VAO | 比较接点输出 2接点PhotoMOS继电器输出 输出接点容量 MAX0.1A 电阻负载 400VAC/DC |
||
| 5.输出种类 | L或H | 指定例:1VA(O)时 H或L 2VA(O)时HH或HLorLH或LL ※L=下限 H=上限 |
|
| 6.电源[耗电量] | ○ | 4 | DC24V(18～36V) |
| 7.输入信号 | A2 | 1～5V（输入阻抗 25kΩ） | |
| A3 | 4～20mA（4线式）（输入阻抗 150Ω） | ||
| A4 | 0～5V（输入阻抗 32kΩ） | ||
| A5 | 0～10V（输入阻抗 34kΩ） | ||
| A6 | 4～20mA（双线式）（输入阻抗 150Ω） |

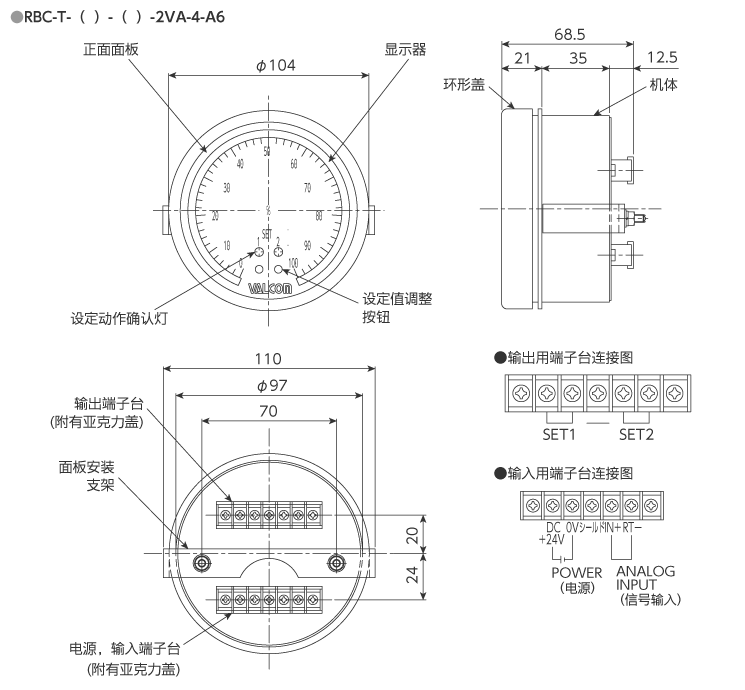

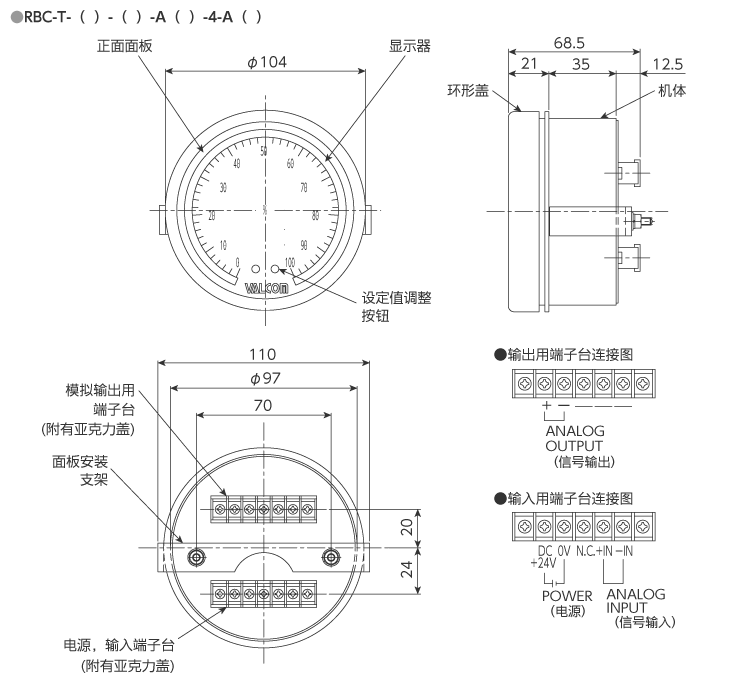

外形尺寸（单位：mm）
指示计
