サニタリ型アンプ内蔵圧力センサ
VHS series（ケーブル直出しS型）50kPa～3MPa

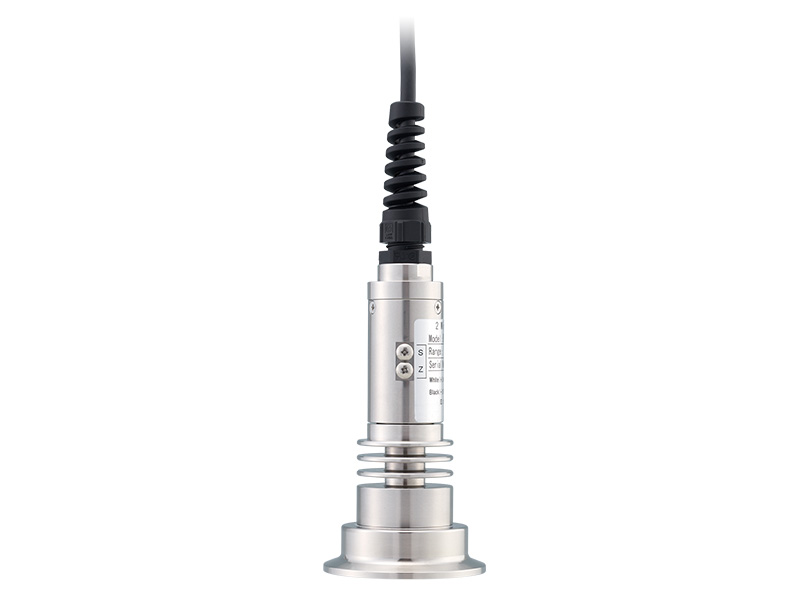

※写真はへルール2S型
- 強度の高い受圧面
- 封入液を使用しない安全・安心構造
- 受圧部表面は電解複合研磨仕上げ
- 豊富なアナログ出力種類をご用意
[4～20mA（2線式・4線式）、1～5V、0～5V、0～10V]
| 測定媒体 | 各種酒類・乳飲料・調味料・純水・薬液等 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧・連成圧・負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa（校正レンジ25kPa～3MPa）範囲でご指定可能です |
| 出力種類 | 4～20mA（2線式・4線式）、1～5V、0～5V、0～10Vからご指定ください 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
仕様1（センサ部）
| 受圧接液部形状・サイズ | ISOへルール・バリベント・ISO袋ナット・ネジマウント・その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa～3MPa（15Aヘルール：1MPa） |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相当、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 出力 | 電流 | 2線式 | 4～20mA（2線式） |
|---|---|---|---|
| 許容負荷抵抗 | DC24V：500Ω以下、DC12V：150Ω以下 | ||
| 電流 | 4線式 | 4～20mA（4線式） | |
| 許容負荷抵抗 | DC24V：500Ω以下、DC12V：250Ω以下 | ||
| 消費電流 | 約35mA | ||
| 電圧 | 電圧 | 1～5V、0～5V、0～10V対応可 | |
| 許容負荷抵抗 | 5kΩ以上 | ||
| 消費電流 | 約23mA | ||
| 常温精度(※1) | ±0.3%R.C.（定格300・500・1000kPa・3MPa） ±0.35%R.C.（定格50・100・200kPa） 15Aヘルール：±1％R.C. |
||
| 温度補償範囲(接液部) | -5～150℃ | ||
| 許容温度範囲(接液部) | -5～150℃ | ||
| 零点の温度影響 | ±0.35%R.C./10℃（定格300・500・1000kPa・3MPa） ±0.5%R.C./℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃ |
||
| 出力の温度影響 | ±0.35%R.C./10℃（定格300・500・1000kPa・3MPa） ±0.5%R.C./10℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃ |
||
| 周囲温湿度範囲 | 温度0～70℃（氷結不可）、湿度0～90%RH（結露不可） | ||
| 材質 | SUS304（ケース）、SUS304（放熱フィン） | ||
| 保護構造 | IP66相当 | ||
| 質量 | 約600g（センサ部含む／ISOへルール2Sの場合） | ||
| 付属品 | 取扱説明書1部、試験成績書1部 | ||
- （※1）非直線性、ヒステリシス、繰り返し含む。ただし、ヘルール形状はクランプ締付後にゼロ調整を実施。

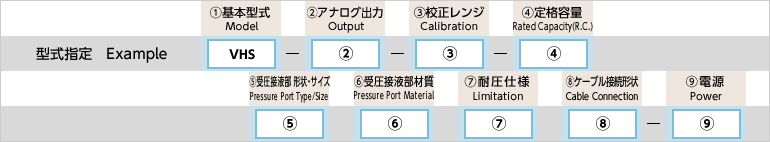

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VHS | 高温タイプ：接液部温度範囲 -5～150℃ | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA （4線式） |
DC24V:500Ω以下/ DC12V:250Ω以下 |
約35mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA （2線式） |
1kHz | DC24V:500Ω以下/ DC12V:150Ω以下 |
- | ||
| 3.校正レンジ | 正圧・負圧 | 出力の校正レンジの、数値と単位を( )で括ってご記入ください 負圧の場合は校正レンジ数値を( )で括ってご記入ください（※2） |
||||
| 連成圧 | 出力の校正レンジの、数値と単位を( )で括ってご記入ください（※2） | |||||
| 4.定格容量 | 005 | 50kPa 校正レンジ指定【50.0kPa】 | ||||
| 010 | 100kPa 校正レンジ指定【100.0kPa】 | |||||
| 020 | 200kPa 校正レンジ指定【200kPa】 連成【(-100～200)kPa（※3） |
連成圧は⑦耐圧仕の型式選択が[P]のみとなります。 | ||||
| 021 | 200kPa 校正レンジ指定【200kPa】 連成【(-100～200)kPa（※3）（※4） （連成圧校正時に、ご使用が「負圧重視」の時は、 この型式をご指定ください） |
|||||
| 030 | 300kPa 校正レンジ指定【300kPa】 連成【(-100～300)kPa（※3） |
|||||
| 031 | 300kPa 校正レンジ指定【300kPa】 連成【(-100～300)kPa （※3）（※4） （連成圧校正時に、ご使用が「負圧重視」の時は、 この型式をご指定ください） |
|||||
| 050 | 500kPa 校正レンジ指定【500kPa】 | |||||
| 100 | 1000kPa 校正レンジ指定【1000kPa】 | |||||
| 300 | 3MPa校正レンジ指定【3MPa】（受注生産品） （耐圧仕様150％R.C.ISO 袋ナット・ネジマウントのみ） |
|||||
| 5.受圧接液部 形状・サイズ |
F0（※5） | 15Aヘルール ④定格容量内 100 のみ選択可 ⑥受圧接液部材質 J4L のみ選択可 |
正圧のみ | |||
| F1 | ISO ヘルール 1.5S | |||||
| F2 | ISO ヘルール 2S | |||||
| F3 | ISO ヘルール 2.5S【受注生産品】 | |||||
| F4 | ISO ヘルール 3S【受注生産品】 | |||||
| F6 | ISO ヘルール 4S【受注生産品】 | |||||
| V50A | バリベント DN50【受注生産品】 | |||||
| V65A | バリベント DN65【受注生産品】 | |||||
| V80A | バリベント DN80【受注生産品】 | |||||
| V100A | バリベント DN100【受注生産品】 | |||||
| R1 | ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||||
| R2 | ISO 袋ナット 2S【受注生産品】六角ナット付属(HEX76) | |||||
| M0 | ネジマウント型単体 専用Oリング1本付属（VHSのみ選択可） | |||||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付属 | |||||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付属 | |||||
| 6.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm) ④定格容量すべてに対応 ⑤受圧接液部 形状・サイズ F0 以外すべてに対応 |
||||
| HS1 | ハステロイC-276相当 電解複合研磨(Rz0.7μm・Ra0.2μm) ④定格容量内 030・050・100から選択可 ⑤受圧接液部 形状・サイズ内 F1・F2・F3・M0から選択可 |
受注生産品】 負圧・連成圧は 対応不可 |
||||
| J4L（※6） | SUS329J4L バフ研磨(#400) ④定格容量内 030・050・100から選択可 ⑤受圧接液部 形状・サイズ内 F0・F1・F2・F3・M0から選択可 |
|||||
| 7.耐圧仕様 | H | 400%R.C.（3MPa・15Aヘルールは選択不可） | ||||
| P | 400%R.C. 校正値が負圧・連成圧（負圧重視）の場合のみ選択 （15Aヘルールは選択不可）（※2） |
|||||
| 無記入 | 150%R.C.（3MPa・15Aヘルールのみ） | |||||
| 8.ケーブル接続形状 | S02 | ケーブル直出し 標準（センサケーブル 2m付属、先端バラ） | ||||
| S03 | ケーブル直出し（センサケーブル 3m付属、先端バラ） | |||||
| S05 | ケーブル直出し（センサケーブル 5m付属、先端バラ） | |||||
| S10 | ケーブル直出し（センサケーブル 10m付属、先端バラ） | |||||
| S□□ | ケーブル直出し その他の長さ ※別途長さをご希望時は、弊社営業部までお問合わせください |
|||||
| 9.電源 | 4 | DC24V（±10%） | ||||
| 5 | DC12V（±10%） ※A5出力時は選択不可 | |||||
- （※2）校正レンジは定格容量が基本です。それ以外のご要求については「使用センサ定格の50%以上であれば製作可能」です。
- （※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択④「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。 - （※4）負圧校正および連成圧（負圧重視）の場合、非直線性・ヒステリシスともに0.5%R.C.。
零点および出力の温度影響±0.7%R.C./10℃以下（定格200kPa）±0.5％R.C./10℃以下（定格300kPa） - （※5）15Aヘルールの仕様もご確認ください。
- （※6）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）

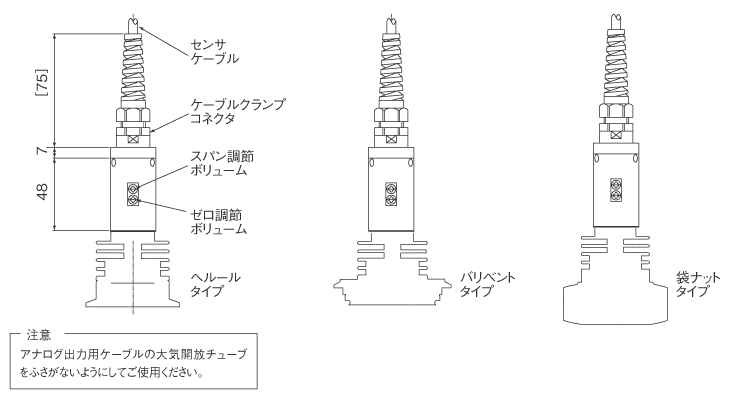

外形寸法（単位：mm）
※受圧接液部形状・サイズはこちらをご参照ください
