サニタリ型2線伝送デジタル圧力計"出力4～20mAスケーリング可変タイプ"
HSSC-A6V(B) series
50kPa～3MPa

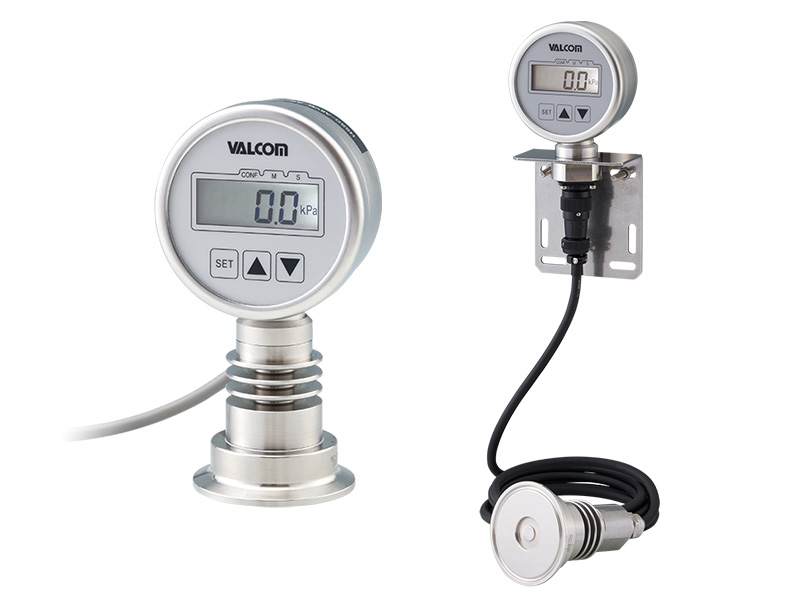

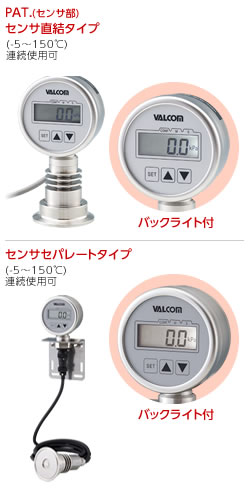

※写真はISOへルール2S型、バックライト型

  • 出力4～20mA（2線式）スケーリング機能付（負圧／連成圧／逆転出力も可能）
  • 耐環境性を考慮したステンレス構造
  • 強度の高い受圧面
  • 封入液を使用しない安心・安全構造
  • 標準機能
    ●ダンピング機能　●ループチェック機能　●FIXゼロ
    ●ワンタッチゼロ調整　●最大値／最小値表示
    ●異常時の出力バーンアウト設定など各種機能搭載
測定媒体 各種酒類・乳飲料・調味料・純水・薬液等
(センサ材質により異なります)
測定種類 正圧・連成圧・負圧での測定が可能
測定範囲 定格容量50kPa～3MPa範囲でご指定可能です
出力種類 4～20mA（2線式） 出力スケーリング可変式
出力スケーリングは、定格容量の「10～100%（15Aヘルールは30〜100％）」の範囲で変更可能です

仕様1（センサ部）

受圧接液部形状・サイズ ISOへルール・バリベント・ISO袋ナット・その他特注
定格容量 定格容量は50kPa〜3MPa（15Aヘルール：1MPa）
受圧接液部材質 センサ部：SUS316L、ハステロイC-276相当、SUS329J4L
接液部表面仕上げ 受圧接液部材質による
許容過負荷 400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.）
破壊耐圧 1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.）

仕様2（アンプ部+センサ部）

表示 7セグメント 4桁LCD表示 文字高：約12.7mm
表示更新速度 約3.5回/sec.
精度(※1)
(非直線性、ヒステリシス、繰り返し性を含む)		 20～100%R.C.スケーリング時
正圧側：±0.5% F.S.以下（負圧側：±1% F.S.±1digit.）
10～20%R.C.スケーリング時
正圧側・負圧側とも：±1% F.S.±1digit.
15Aヘルール40〜100％：±1％F.S.±1digit.
15Aヘルール30〜40％：±2％F.S.±1digit.
温度補償範囲(接液部) -5～150℃（測定媒体温度）
許容温度範囲(接液部) -5～150℃（測定媒体温度）
零点の温度影響 ±0.5%R.C./10℃以下
15Aヘルール：±0.7％R.C.／10℃以下
出力の温度影響 ±0.5%R.C./10℃以下
15Aヘルール：±0.7％R.C.／10℃以下
周囲温湿度範囲 温度0～50℃（アンプ・表示部）、湿度0～90%RH（結露不可）
材質 SUS304（ケース）、SUS304（放熱フィン）
保護構造 IP65相当
質量 約700g（センサ部含む/ISO へルール2Sの場合）
付属品 取扱説明書1部、試験成績書、PB型U字ステンレスボルト（2本）
  • （※1）ヘルール形状はクランプ締付後ゼロ調整を実施。

型式の選択

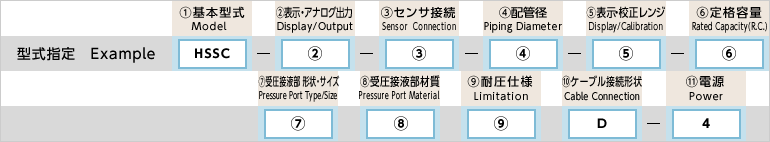

型式指定例

型式選択 チェック 型式 仕様
1.基本型式 ○ HSSC 高温タイプ：接液部温度範囲 -5～150℃
2.表示・アナログ出力   A6V 4～20mA（2線式）　出力スケーリング可変式
応答性：ダンピング（ソフトフィルタ）初期設定2秒(0.5Hz)
表示部 バックライトなし
許容負荷抵抗：電源電圧DC24V時690Ωmax.
  A6VB 4～20mA（2線式）　出力スケーリング可変式
応答性：ダンピング（ソフトフィルタ）初期設定2秒(0.5Hz)
表示部 バックライト付
許容負荷抵抗：電源電圧DC24V時380Ωmax.
3.センサ接続   AS センサ下付直結
  PB05 表示部　横配管取付センサ（表示部～センサ間ケーブル 5m）
※センサセパレート 15Aヘルールは対応不可
  PB10 表示部　横配管取付センサ（表示部～センサ間ケーブル 10m）
※センサセパレート 15Aヘルールは対応不可
4.配管径(※2)   40A 表示部設置固定配管径　呼径：φ48.6
  50A 表示部設置固定配管径　呼径：φ60.5
5.表示・校正レンジ   正圧・負圧 ⑥定格容量の【 】内数値と単位をご指定ください
※負圧の場合は（ ）で括ってください
  連成圧 連成圧（±の校正レンジの場合）（※3）
6.定格容量   005 50kPa 校正レンジ指定【50.0kPa】
  010 100kPa 校正レンジ指定【100.0kPa】
  020 200kPa 校正レンジ指定【200kPa】 連成【(-100～200)kPa】（※3）
  021 200kPa 校正レンジ指定【(-100～200)kPa】（※3）
（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
  030 300kPa 校正レンジ指定【300kPa】 連成【(-100～300)kPa】（※3）
  031 300kPa 校正レンジ指定【(-100～300)kPa】（※3）
（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
  050 500kPa 校正レンジ指定【500kPa】
  100 1000kPa 校正レンジ指定【1000kPa】
  300 3MPa 校正レンジ指定【3.00MPa】（受注生産品）
（耐圧仕様150%R.C.のみ）
7.受圧接液部
形状・サイズ		   F0（※5） 15Aヘルール
⑤定格容量内 100 のみ選択可
⑦受圧接液部材質 J4L のみ選択可		 正圧のみ
  F1 ISO ヘルール 1.5S
  F2 ISO ヘルール 2S
  F3 ISO ヘルール 2.5S【受注生産品】
  F4 ISO ヘルール 3S【受注生産品】
  F6 ISO ヘルール 4S【受注生産品】
  V50A バリベント DN50【受注生産品】
  V65A バリベント DN65【受注生産品】
  V80A バリベント DN80【受注生産品】
  V100A バリベント DN100【受注生産品】
  R1 ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61)
  R2 ISO 袋ナット 2S【受注生産品】六角ナット付(HEX76)
  M0 ネジマウント型単体　専用Oリング1本付属
  M1 JIS20K50Aフランジ付　専用Oリング1本付属
  M2 JIS20K80Aフランジ付　専用Oリング1本付属
8.受圧接液部材質   無記入 SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm)
⑥定格容量すべてに対応
⑦受圧接液部 形状・サイズ　F0 以外すべてに対応
  HS1 ハステロイC-276相当 電解複合研磨(Rz0.7μm・Ra0.2μm)
⑥定格容量内 030・050・100から選択可
⑦受圧接液部 形状・サイズ内 F1・F2・F3・M0から選択可		 【受注生産品】
負圧・連成圧は
対応不可
  J4L（※6） SUS329J4L バフ研磨(#400)
⑥定格容量内 030・050・100から選択可
⑦受圧接液部 形状・サイズ内 F0・ F1・F2・F3・M0から選択可
9.耐圧仕様   H 400%R.C.（3MPa・15Aヘルールは選択不可）
  無記入 150%R.C.（3MPa・15Aヘルールのみ）
10.ケーブル接続形状 ○ D DINコネクタ（ケーブルは付属しません）
11.電源 ○ 4 DC24V（※4） 消費電流約23mA
  • （※2）PB05、PB10（センサセパレート）の場合に記載（ASセンサ下付直結は無記入）
  • （※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
    校正に関しては、ご発注時に上記型式選択⑤「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。
  • （※4）A6V：DC8.82～26.5V　A6VB：DC15.64～26.5V
  • （※5）15Aヘルールの仕様もご確認ください
  • （※6）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）

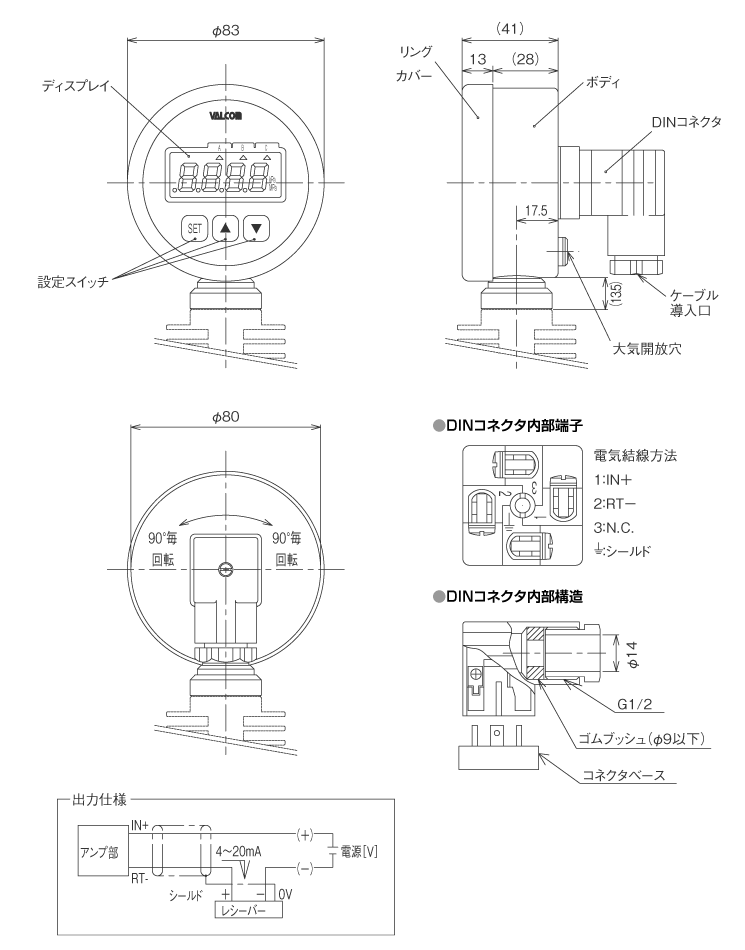

外形寸法 センサ直結（単位：mm）

※受圧接液部形状・サイズはこちらをご参照ください

外形寸法図 センサ直結

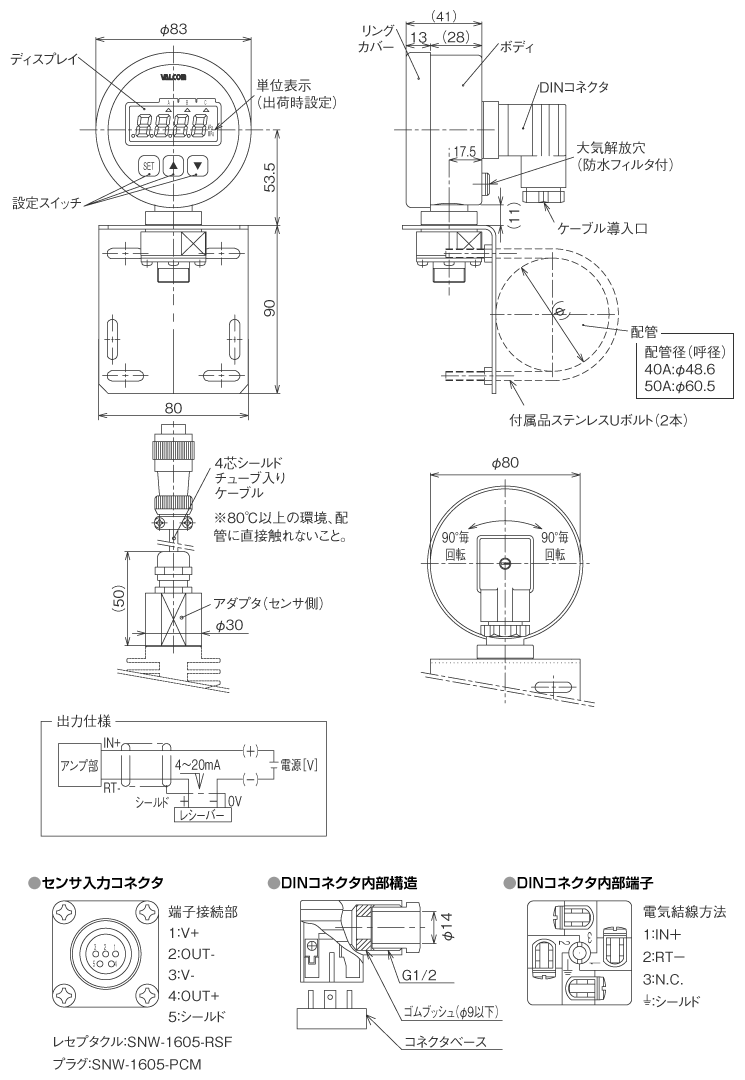

外形寸法 センサセパレート（単位：mm）

※受圧接液部形状・サイズはこちらをご参照ください

外形寸法図 センサセパレート
