サニタリ型インテリジェント（圧力伝送・スイッチ機能）デジタル圧力計
HSMC2 series50kPa～3MPa

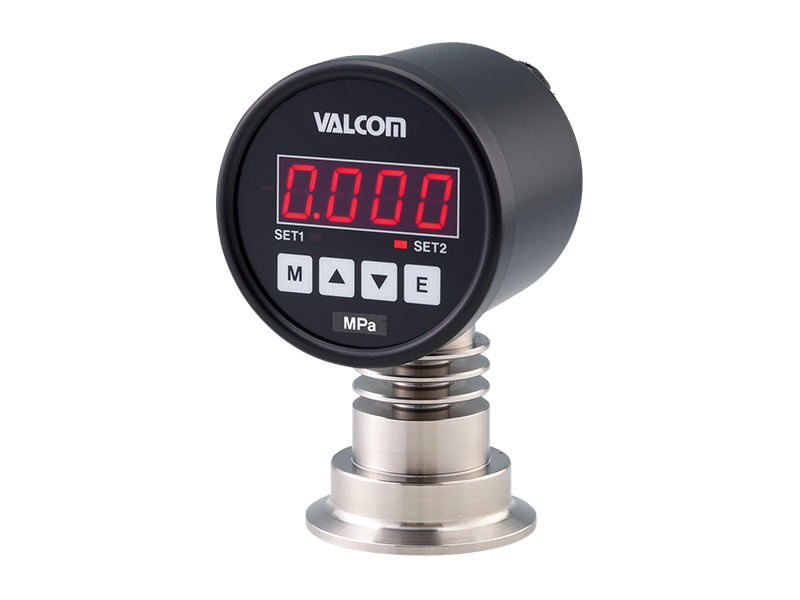

※写真はISOへルール2S型
- 2設定出力+4～20mA出力（アナログ出力スケーリング機能付）
- ワンタッチゼロ調整・トラッキングゼロ・ループチェック・移動平均などの機能を標準装備
- 強度の高い受圧面
- 封入液を使用しない安全・安心構造
| 測定媒体 | 各種酒類・乳飲料・調味料・純水・薬液等 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧・負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa（校正レンジ25kPa～3MPa）範囲でご指定可能です |
| 出力種類 | 4～20mA（4線式） 2点フォトモスリレー出力 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
仕様1（センサ部）
| センサ部接続 | ISOへルール・バリベント・ISO袋ナット・ネジマウント・その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa～3MPa |
| 材質 | センサ部：SUS316L、ハステロイC-276相当、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 表示 | 4桁LED（赤色、文字高：約14.2mm） |
|---|---|
| 表示更新速度 | 約2.5回/sec.（1～25回変更可能） |
| 非直線性 | ±0.5%R.C.±1digit. （負圧側 ±1％R.C.±1digit.） |
| ヒステリシス | ±0.5%R.C.±1digit. （負圧側 ±1％R.C.±1digit.） |
| 温度補償範囲(接液部) | -5～150℃ |
| 許容温度範囲(接液部) | -5～150℃ |
| 零点の温度影響 | ±0.5%R.C./10℃（定格300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（定格50・100・200kPa） | |
| 出力の温度影響 | ±0.5%R.C./10℃（定格300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（定格50・100・200kPa） | |
| 周囲温湿度範囲 | 温度0～50℃（氷結不可）、湿度0～90%RH（結露不可） |
| 材質 | アルミダイキャスト（ケース） アクリル（フロント） SUS304（放熱フィン） |
| 保護構造 | IP65相当 |
| 質量 | 約960g（センサ部含む/ISOヘルール2Sの場合） |
| 付属品 | 取扱説明書1部、試験成績書1部 電源入力用コネクタ 1個 アナログ・設定出力用コネクタ 1個 |

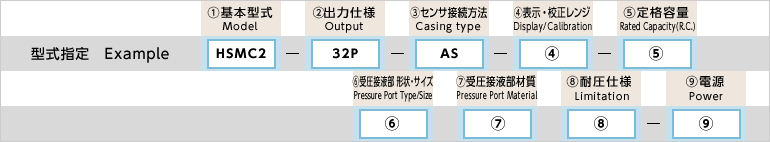

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSMC2 | インテリジェント高温タイプ：接液部温度範囲 -5～150℃ | |
| 2.出力仕様 | ○ | 32P | 4～20mA（4線式）（スケーリング可能）+2設定フォトモスリレー出力 （AC/DC兼用、負荷電圧240V、負荷電流120mA） 応答性 1～500回/秒サンプリング速度に同期 応差設定範囲 0～999 |
|
| 3.センサ接続方法 | ○ | AS | センサ下付直結 | |
| 4.表示・校正レンジ（※1） | - | - | 校正レンジの指定例 | |
| 正圧 | （例）定格容量 100.0kPa時 100.0kPa (0～100.0)kPa |
表示・校正レンジの、 数値と単位をご記入ください |
||
| 負圧 | （例）定格容量 100.0kPa時 -101.3kPa (0～-101.3)kPa |
負圧の場合は校正レンジ 数値を( )で括ってご記入ください |
||
| 連成圧 | 連成圧の製作はできません | |||
| 5.定格容量 | 005 | 50kPa | ||
| 010 | 100kPa | |||
| 020 | 200kPa（※2） | |||
| 021 | 200kPa（※2） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） |
|||
| 030 | 300kPa（※2） | |||
| 031 | 300kPa（※2） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） |
|||
| 050 | 500kPa | |||
| 100 | 1000kPa | |||
| 300 | 3MPa【表示・校正レンジ：3.00MPaからご指定ください】 （受注生産品） （袋ナット・ネジマウントタイプのみ） |
|||
| 6.受圧接液部 形状・サイズ |
F1 | ヘルール 1.5S | ||
| F2 | ヘルール 2S | |||
| F3 | ヘルール 2.5S【受注生産品】 | |||
| F4 | ヘルール 3S【受注生産品】 | |||
| F6 | ヘルール 4S【受注生産品】 | |||
| V50A | バリベント DN50【受注生産品】 | |||
| V65A | バリベント DN65【受注生産品】 | |||
| V80A | バリベント DN80【受注生産品】 | |||
| V100A | バリベント DN100【受注生産品】 | |||
| R1 | 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||
| R2 | 袋ナット 2S【受注生産品】六角ナット付属(HEX76) | |||
| M0 | ネジマウント型単体 専用Oリング1本付属 | |||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付属 | |||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付属 | |||
| 7.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm) ⑤定格容量すべてに対応 ⑥受圧接液部 形状・サイズすべてに対応 |
||
| HS1 | ハステロイC-276相当 電解複合研磨(Rz0.7μm・Ra0.2μm) ⑤定格容量内 030・050・100から選択可 ⑥受圧接液部 形状・サイズ内 F1・F2・F3・M0から選択可 |
【受注生産品】 負圧・連成圧は 対応不可 |
||
| J4L | SUS329J4L バフ研磨(#400) ⑤定格容量内 030・050・100から選択可 ⑥受圧接液部 形状・サイズ内 F1・F2・F3・M0から選択可 |
|||
| 8.耐圧仕様 | P | 400%R.C.（3MPaは選択不可） | ||
| 無記入 | 150%R.C.（3MPaのみ） | |||
| 9.電源 | 4 | DC24V(±10%) [200mA] | ||
| 7 | AC90～240V [6VA] | |||
- （※1）校正レンジは定格容量が基本ですが、それ以外のご要求については「使用センサ定格の50%以上であれば製作可能」です。
- （※2）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択⑤の「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。

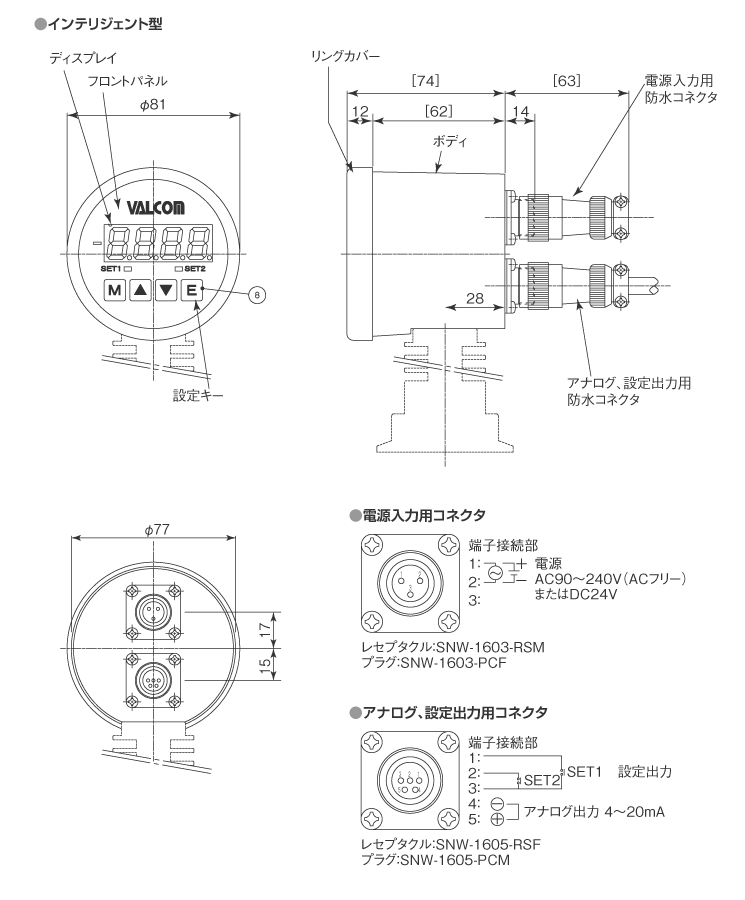

外形寸法（単位：mm）
※受圧接液部形状・サイズはこちらをご参照ください
