中高圧用汎用アンプ内蔵圧力センサ
VPRQ(F) series1MPa～100MPa
- センサ部は切削加工によるダイアフラム一体構造のため、頑丈・長寿命
- 短納期・低価格を実現したエコノミータイプ
- 圧力導入口はφ9.5と広く、スラッジ、液が溜まりにくい構造
| 測定媒体 | 水・油・ガス等15-5PH(析出硬化系ステンレス鋼)を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧の測定が可能 |
| 測定範囲 | 定格容量1～100MPa(校正レンジ0.5～100MPa)範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式), 1～5V,0～5V,0～10Vからご指定ください |
仕様
| 非直線性 | ±0.8%R.C.(100MPa:±1%R.C.) |
|---|---|
| ヒステリシス | ±0.8%R.C.(100MPa:±1%R.C.) |
| 温度補償範囲(測定媒体温度) | -30～70℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -40～100℃(結露、氷結不可) |
| 零点の温度影響 | ±0.2%R.C./10℃(100MPa:±1%R.C./10℃) |
| 出力の温度影響 | ±1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接続部材質 | 15-5PH(析出硬化系ステンレス鋼) (※1) |
| 接続ネジ | R3/8またはG3/8選択可 (100MPa:G1/2のみ) |
| 推奨締め付けトルク | 1～5MPa:20N・m 10～50MPa:40N・m,100MPa:80N・m |
| 最大締め付けトルク | 1～5MPa:30N・m 10～50MPa:60N・m,100MPa:120N・m |
| 電源 | 4DC24V(±10%), 5DC12V(±10%)選択可 ※出力がA5の場合DC24Vのみ |
| ケーブル | 4芯または2芯シールド(耐油)ケーブル 2m標準 φ6mm |
| 質量 | 約200g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 銅パッキン1個(Gネジのみ) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VPRQ | 中高圧用汎用タイプアンプ内蔵圧力センサ ※接続ネジ：R3/8 |
||||
| VPRQF | 中高圧用汎用タイプアンプ内蔵圧力センサ ※接続ネジ：G3/8(100MPaはG1/2のみ) |
|||||
| 2.アナログ出力 ※防水端子箱型は A6のみの選択と なります |
- | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA (4線式) |
DC24V : 500Ω以下/ DC12V : 250Ω以下 |
約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA (2線式) |
1kHz | DC24V : 500Ω以下/ DC12V : 150Ω以下 |
- | ||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右図参照 枠内の レンジを そのまま記入 |
1MPa | 1MPa (0～1)MPa |
0.5MPa (0～0.5)MPa |
-0.1～1MPa (-0.1～1)MPa |
||
| 2MPa | 2MPa (0～2)MPa |
1MPa (0～1)MPa |
-0.1～2MPa (-0.1～2)MPa |
|||
| 5MPa | 5MPa (0～5)MPa |
2.5MPa (0～2.5)MPa |
-0.1～5MPa (-0.1～5)MPa |
|||
| 10MPa | 10MPa (0～10)MPa |
5MPa (0～5)MPa |
9.8MPa (0～9.8)MPa |
|||
| 20MPa | 20MPa (0～20)MPa |
10MPa (0～10)MPa |
19.6MPa (0～19.6)MPa |
|||
| 35MPa | 35MPa (0～35)MPa |
17.5MPa (0～17.5)MPa |
34.3MPa (0～34.3)MPa |
|||
| 50MPa | 50MPa (0～50)MPa |
25MPa (0～25)MPa |
49MPa (0～49)MPa |
|||
| 100MPa (VPRQFのみ) |
100MPa (0～100)MPa |
70MPa (0～70)MPa |
98.1MPa (0～98.1)MPa |
|||
| 4.ケーブル接続形状 | 無記入 | 標準コネクタ IP40相当 | ||||

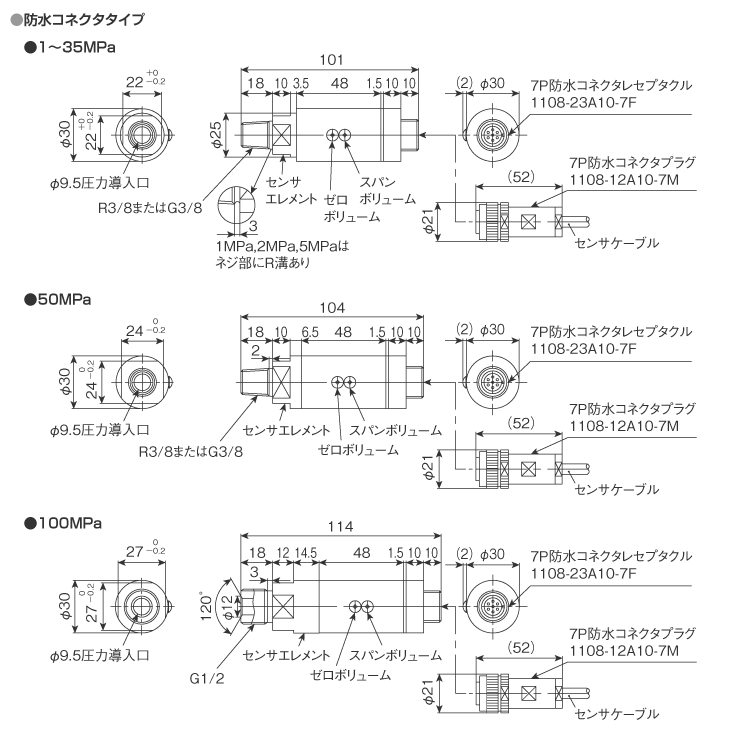

| W | 防水コネクタ IP56相当 | |||||

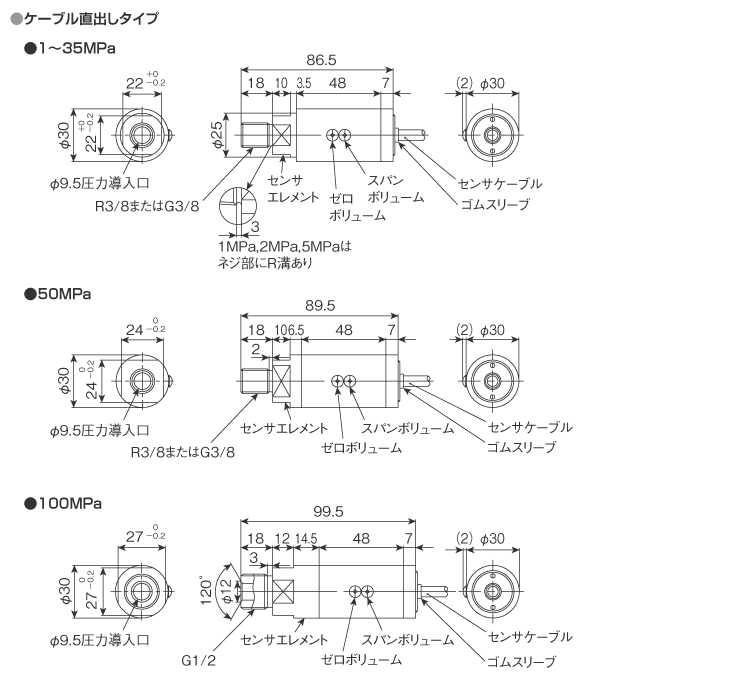

| S | ケーブル直出し IP54相当 | |||||

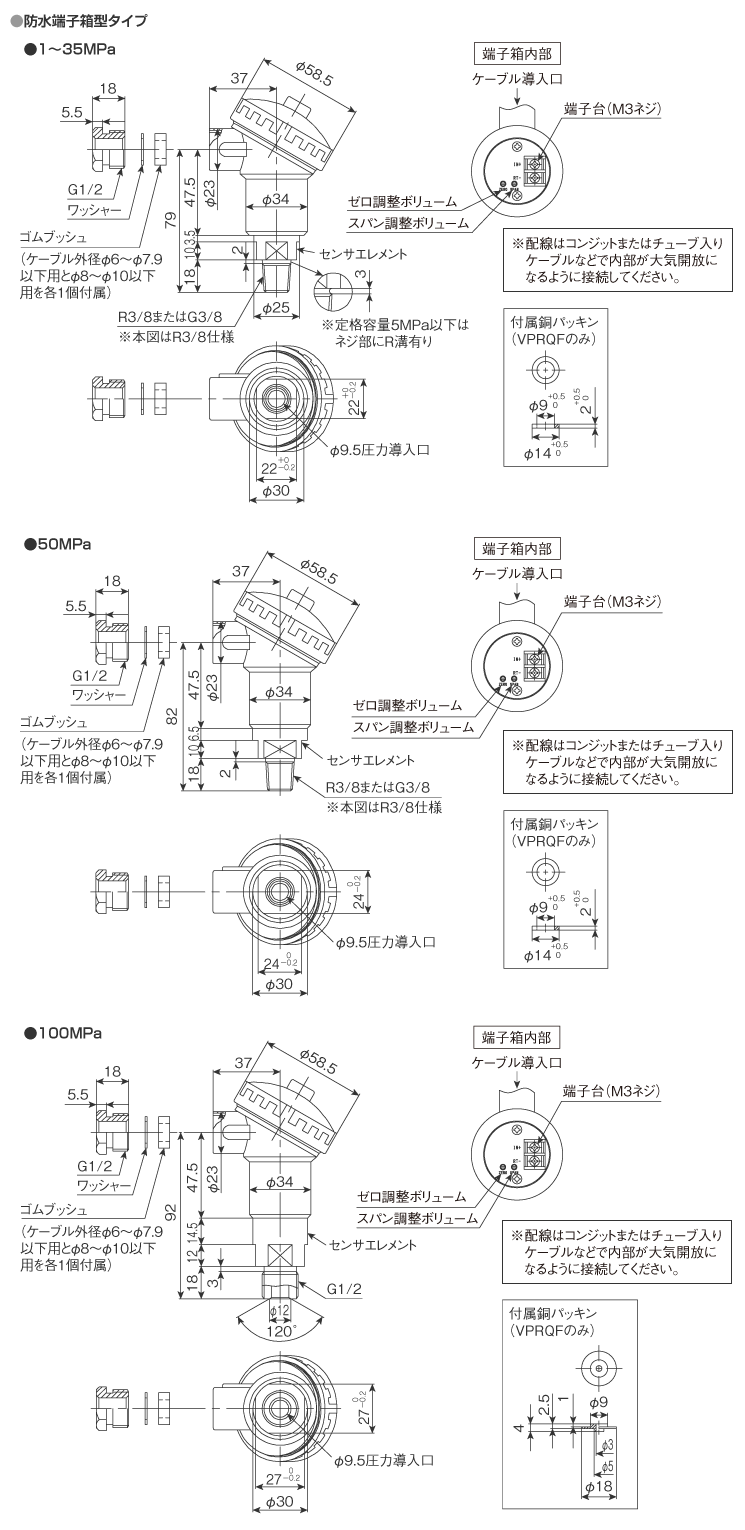

| T | 防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません |
|||||
| 5.電源 | 4 | DC24Ｖ(±10%) | ||||
| 5 | DC12Ｖ(±10%)※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください |
|||||
外形寸法（単位：mm）
圧力センサ
