フラッシュタイプ中高圧用圧力センサ
VPRF series1MPa～50MPa
- 接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒体の測定に最適
- 接液部は封入液を一切使用しないダイアフラム一体構造のため、頑丈・安心・長寿命
- 高精度(非直線性±0.5%R.C.)
| 測定媒体 | 水・油・ガス等15-5PH(析出硬化系ステンレス鋼)を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 1～50MPa |
仕様
| 定格出力 | 1.53±0.153mV/V（1MPa：1.07±0.153mV/V） |
|---|---|
| 非直線性 | ±0.5%R.C. |
| ヒステリシス | ±0.5%R.C. |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 10V |
| 入力抵抗 | 350±3.5Ω |
| 出力抵抗 | 350±5Ω |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 温度補償範囲(測定媒体温度) | -10～50℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -10～75℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 300%R.C. |
| 零点の温度影響 | ±0.8%R.C./10℃ |
| 出力の温度影響 | ±0.8%R.C./10℃ |
| 推奨締め付けトルク | 10～20N・m |
| 最大締め付けトルク | 30N・m |
| 接続ネジ | G3/8 |
| 受圧接続部材質 | 15-5PH(析出硬化系ステンレス鋼) |
| ケーブル | 4芯シールド(耐油)ケーブル 3m標準 φ6mm |
| 質量 | 約200g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 アルミパッキン1個(50MPaのみ銅パッキン1個) |
型式の選択 ※防爆はこちらをご参照下さい
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRF | フラッシュタイプ中高圧用圧力センサ ※接続ネジG3/8 |
| 2.定格容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 50MP | 50MPa | ||
| 3.ケーブル接続形状 | 無記入 | 標準コネクタ IP40相当 | |
| W | 防水コネクタ IP56相当 | ||
| S | ケーブル直出し IP54相当 | ||
| 4.ケーブル長さ | 3m | 3m 標準 | |
| 5m | 5m | ||
| 10m | 10m | ||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 |

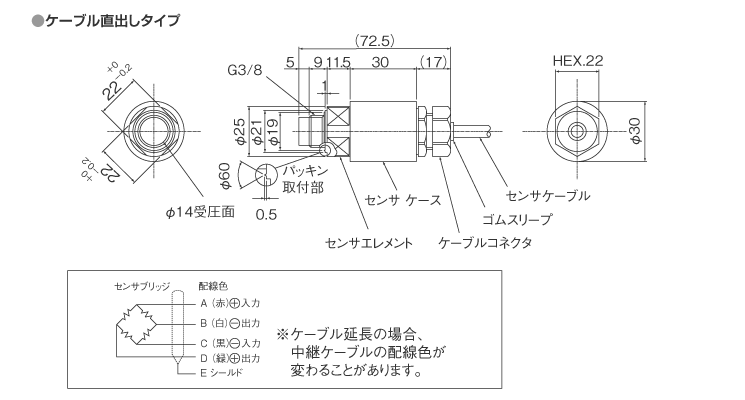

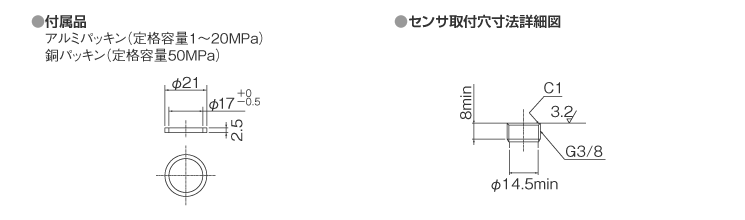

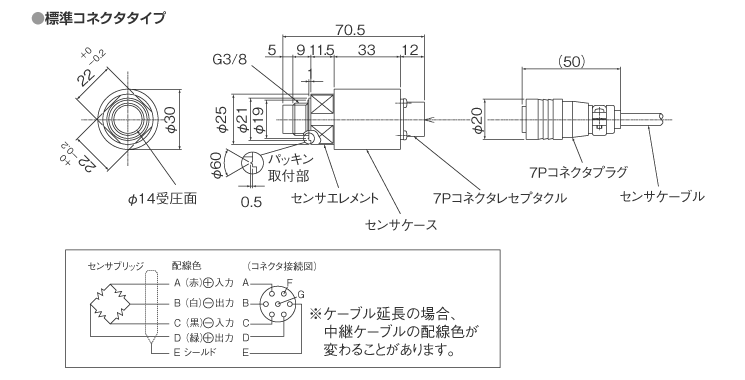

外形寸法（単位：mm）
圧力センサ
