オーダーメイド圧力トランスミッター
VMS series

50台～／ロットでオーダーメイドの圧力トランスミッター（アンプ内蔵圧力センサ）がローコストで製造できます

  • 高いコスト
    パフォーマンス
  • 豊富な仕様から
    お選びいただけます
  • 高精度
    長期安定性

圧力計測のプロフェッショナルが製造する、オーダーメイドの圧力トランスミッターは豊富なレンジ、精度、出力信号から貴社アプリケーションに合った仕様で製造できます。
ムダを省き、欲しい仕様に特化したコストパフォーマンスの高い製品です。

  • 必要な仕様だけ。高いコストパフォーマンス。
  • 豊富な仕様からお選びいただけます。
  • 長寿命で高精度、良好な品質です。

ご留意ください

  • 粘性流体にはご使用いただけません
  • 防爆エリアではご使用いただけません
  • ご注文は50台～となります

特長

  • 高精度なトータルエラーバンド（TEB）
  • 広い圧力レンジと使用温度範囲
  • センサは一体構造で堅牢（材質：17-4PH）
  • CE、RoHS2対応
  • IP65～67対応
  • 許容過負荷200％
  • 豊富な出力形式
  • 豊富な接続ねじ形状
  • 選べるコネクタ形状（お客様指定コネクタも可能）

ご発注から納品までのフロー

  1. お問い合わせ
  2. お打ち合わせ・ヒアリング
  3. 機種指定（ご提案もいたします）
  4. 評価用サンプルご提出
  5. 評価結果に基づき必要あれば仕様変更
  6. 量産
  7. ご納品

ヒアリング項目

下記内容をお伺いし、仕様を決定します。

用途 ①用途、②流体の種類、③流体温度（℃）、④環境温度（℃）、⑤粘性の有無
数量 50台～
定格圧力
※−100～300kPa以上～100MPa
※絶対圧不可		 正圧／連成圧
定格圧力（単位：kPa、MPa、bar、mbar、psi、kgf/cm²、その他）
※日本国内向けSI単位（kPa、MPa）以外選択不可
電源 DC10～30V、DC5V（出力0.5～4.5V、I2C※1のみ適応）
出力 4～20mA、1～5V、0～10V、0.5～4.5V、I2C※1、20mV/V、その他
精度(1)、(2)、(3)から選択
※2：仕様により限定条件あり
  1. (1) 非直線性、ヒステリシス、繰り返し@25℃　①②③④から選択
    ①±0.1%、②±0.25%、③±0.5%、④±1%
    TEB※3【±1.0%F.S. (−20～85℃)、±1.5%F.S. (−40～−20℃)、±1.5%F.S. (85～125℃)】
  2. (2) 非直線性、ヒステリシス、繰り返し@25℃　①②③から選択
    ①±0.25%F.S.、②±0.5%F.S.、③±1%F.S.
    ゼロ点、出力温度影響　①②③から選択
    ①±0.1%F.S./10℃、②±0.25%F.S./10℃、③±0.5%F.S./10℃
  3. (3) その他
補償温度範囲 ※2 −40～125℃、−20～85℃
動作温度範囲 ※2 −40～125℃
保存温度範囲 ※2 −40～125℃
許容過負荷 ※2 200%F.S.
限界過負荷 ※2 500%F.S.
安定性 ±0.25%F.S./年
耐振性 ※2 196m/s²（10Hz～2kHz）、490m/s²（10Hz～2kHz）
耐衝撃性 ※2 980m/s²（6msec or lower）、1960m/s²（6msec or lower）
保護等級 ※2 IP67（M12コネクタ、Packコネクタ）、IP66（ケーブル直出し）、IP65（DINコネクタ）
電気接続コネクタ ※2
  1. ①M12
    M12
  2. ②ケーブル直出し
    ケーブル直出し
  3. ③Packコネクタ
    Packコネクタ
  4. ④DINコネクタ (DIN43650A)
    DINコネクタ
  5. ⑤ミニDINコネクタ
    ミニDINコネクタ
  6. ⑥その他
ダイアフラム材質・接続ネジ部材質 17-4PH（一体構造）
接続ネジ
（M：オネジ／F：メネジ）		 R1/2 (M)、R1/4 (M/F)、R1/8 (M)、R3/8 (M/F)、G1/2 (M)、G1/4 (M/F)、G3/8 (M/F)、1/2NPT (M)、1/4NPT (M/F)、1/8NPT (M)、3/8NPT (M/F)、M10X1 (M)、M12X1 (M/F)、M14X1 (M/F)、M16X1.5 (M/F)、M20X1.5 (M/F)、M22X1.5 (M)、7/16-20UNF (M/F)、9/16-18UNF (M/F)、3/4-16UNF (M/F)、その他
※接続ネジにつきましては圧力レンジにより選定できない場合があります。
ケーブル □□m、オプション指定先端コネクタの有無・種類
スロットル ※5MPa以上可 φ0.7、φ0.5
禁油処理・禁水処理 禁油処理、禁水処理
欧州適合 CEマーク、RoHS2
その他 各種ドキュメント関係書類をご用意しております。
弊社営業部までお問い合わせください。

※1：I2C（Inter-Integrated Circuit）
※3：TEB（Total Error Band）

製品例

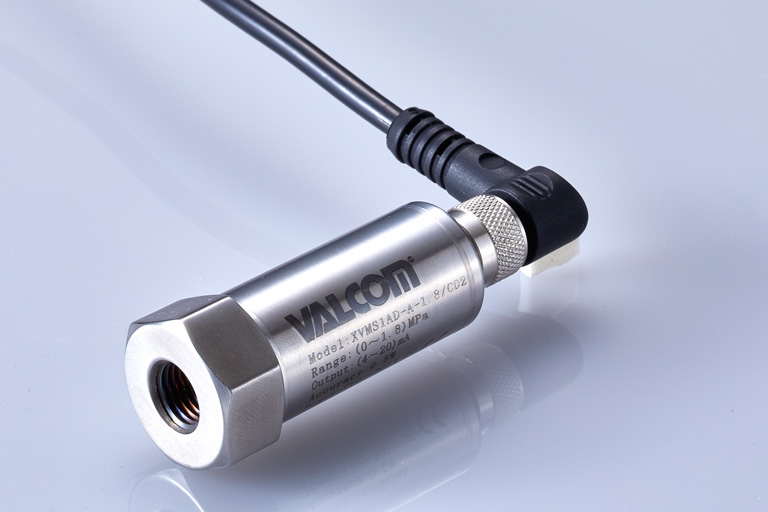

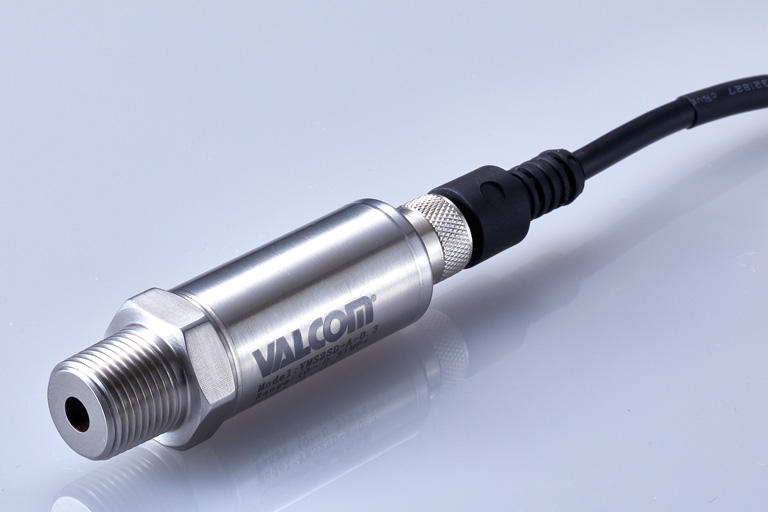

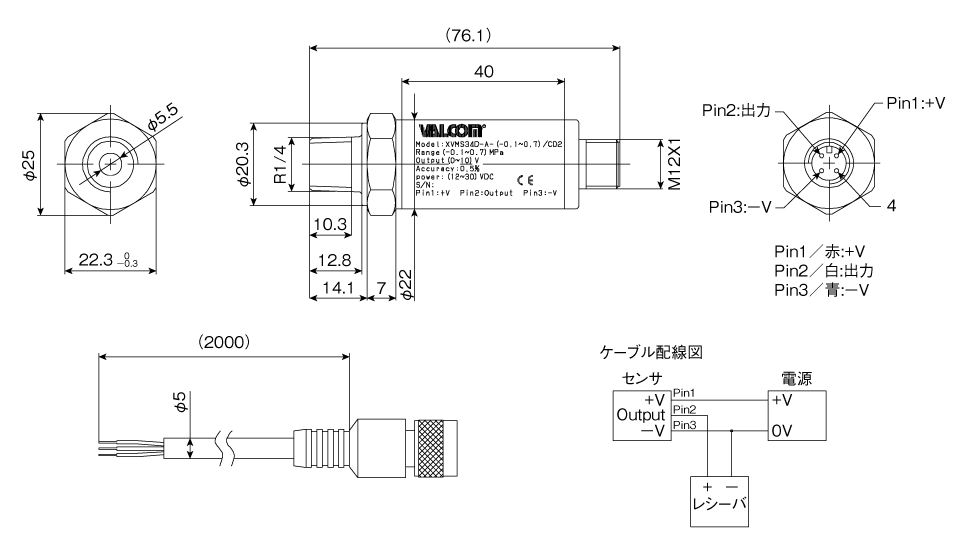

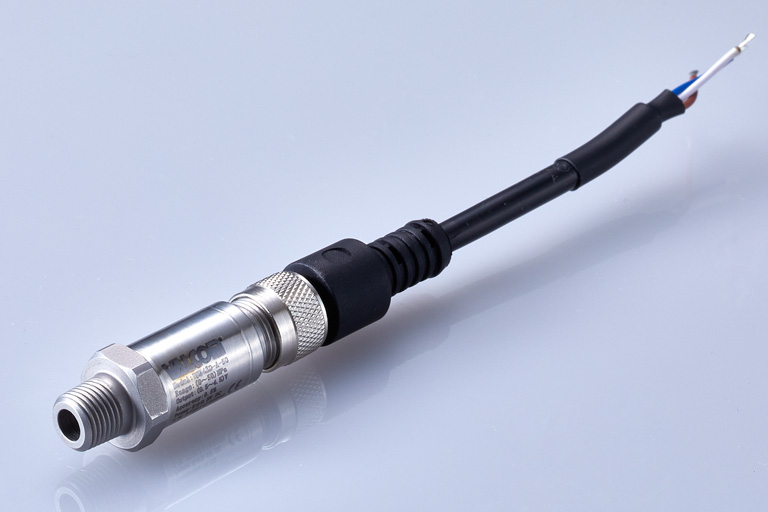

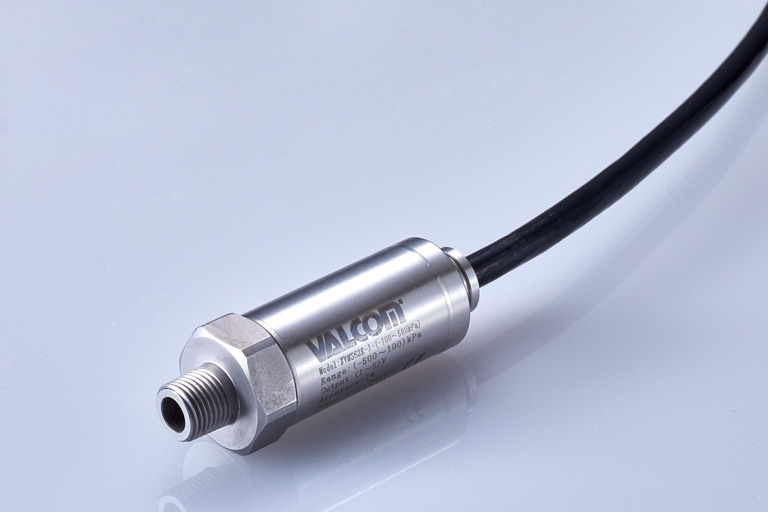

参考例1

  • 校正レンジ −0.1～0.7MPa
    電源電圧 12～30V DC
    アナログ出力 0～10V（max：10.050V）
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 250V DC／＞100MΩ
    耐電圧 100V AC（1分間）
    質量 95g（本体のみ）
    負荷抵抗 ≧2kΩ
    CEマーキング EMC指令適合
    欧州RoHS指令適合

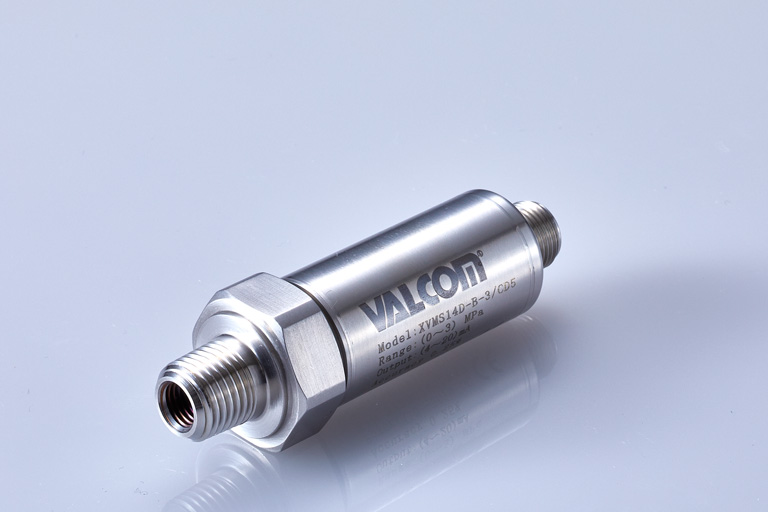

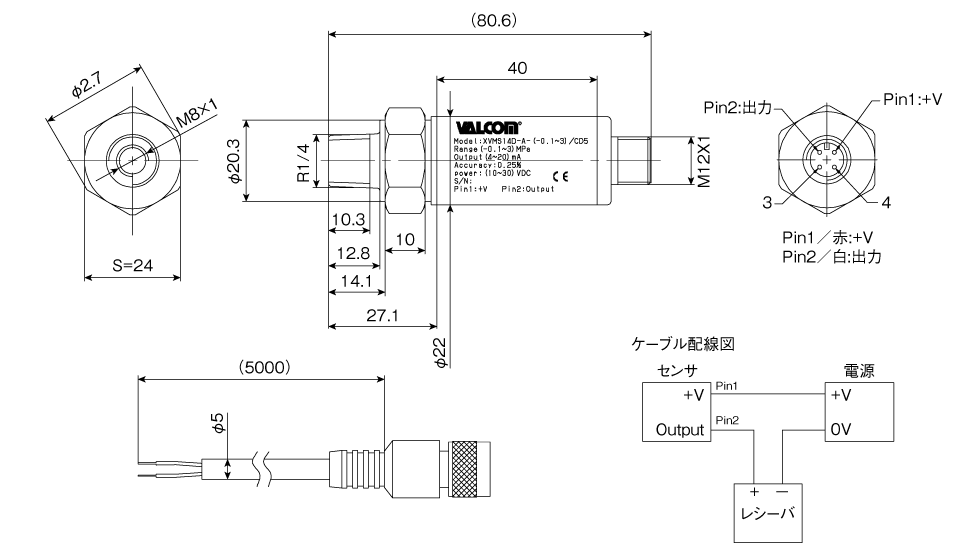

参考例2

  • 校正レンジ −0.1～3MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.25%F.S.（@25℃）
    補償温度範囲 −40～125℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    総合精度 ±1.5%F.S.（−40～−20℃）
    ±1.0%F.S.（−20～85℃）
    ±1.5%F.S.（85～125℃）
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 250V DC／＞100MΩ
    耐電圧 100V AC（1分間）
    質量 105g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

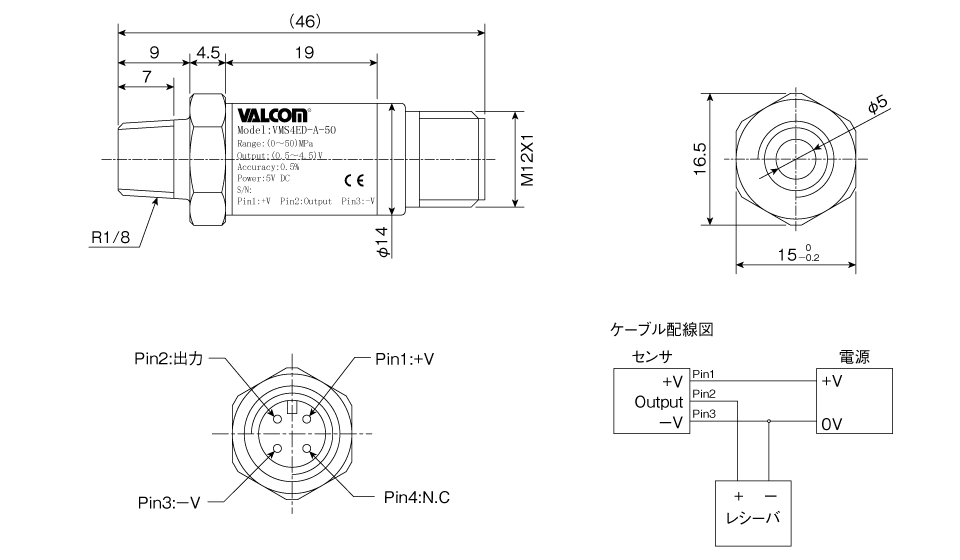

参考例3

  • 校正レンジ 0～50MPa
    電源電圧 5V DC
    アナログ出力 0.5～4.5V
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −20～85℃
    保存温度範囲 −20～85℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.5%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 25g（本体のみ）
    負荷抵抗 ≧2kΩ
    CEマーキング EMC指令適合
    欧州RoHS指令適合

参考例4

  • 校正レンジ 0～50MPa
    電源電圧 5V DC
    アナログ出力 0.5～4.5V
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −20～85℃
    保存温度範囲 −20～85℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.5%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 25g（本体のみ）
    負荷抵抗 ≧10kΩ
    CEマーキング EMC指令適合
    欧州RoHS指令適合

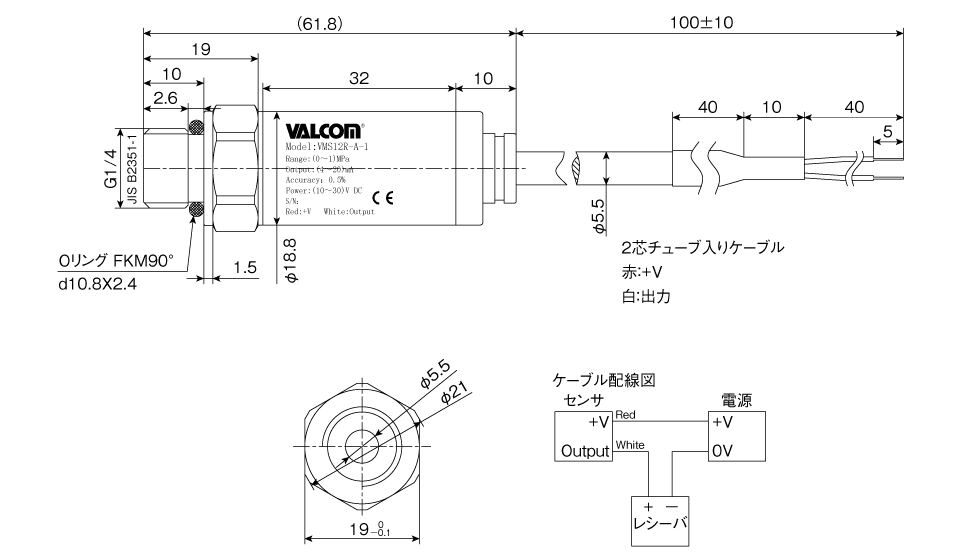

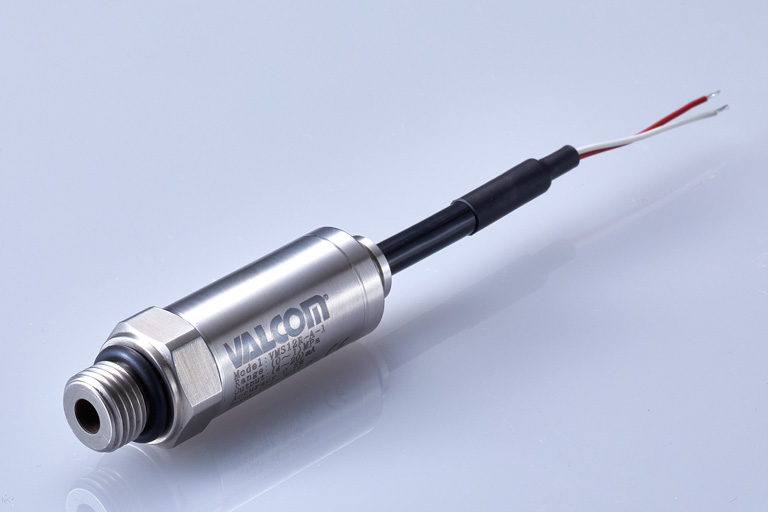

参考例5

  • 校正レンジ 0～1MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 0.25%F.S.／10℃
    出力の温度影響 0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（本体のみ）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 70g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

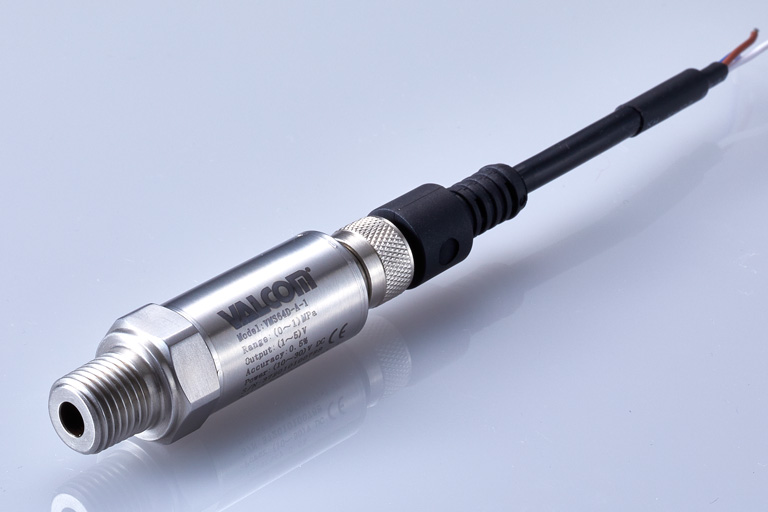

参考例6

  • 校正レンジ 0～1MPa
    電源電圧 10～30V DC
    アナログ出力 1～5V
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 70g（本体のみ）
    負荷抵抗 ≧2kΩ
    CEマーキング EMC指令適合
    欧州RoHS指令適合

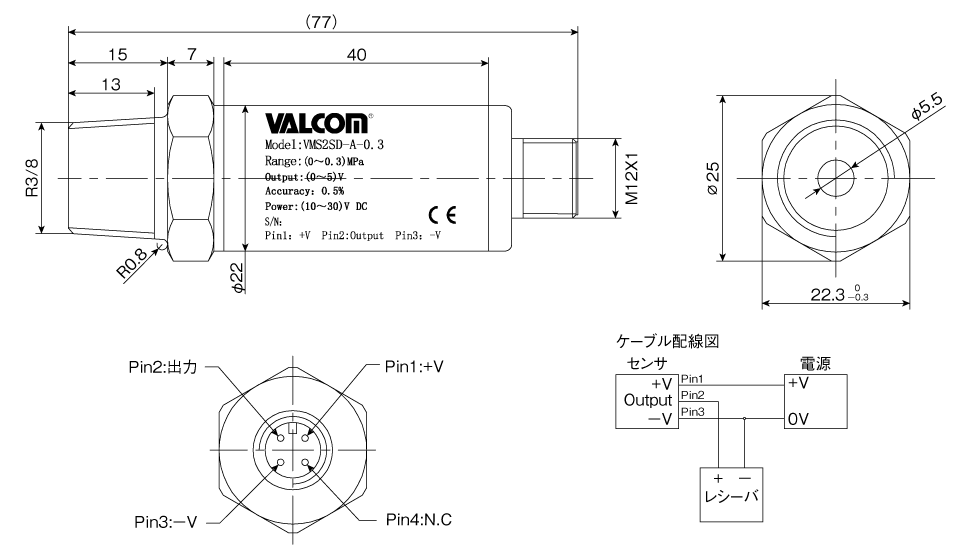

参考例7

  • 校正レンジ 0～0.3MPa
    電源電圧 10～30V DC
    アナログ出力 0～5V
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 95g（本体のみ）
    負荷抵抗 ≧2kΩ
    CEマーキング EMC指令適合
    欧州RoHS指令適合

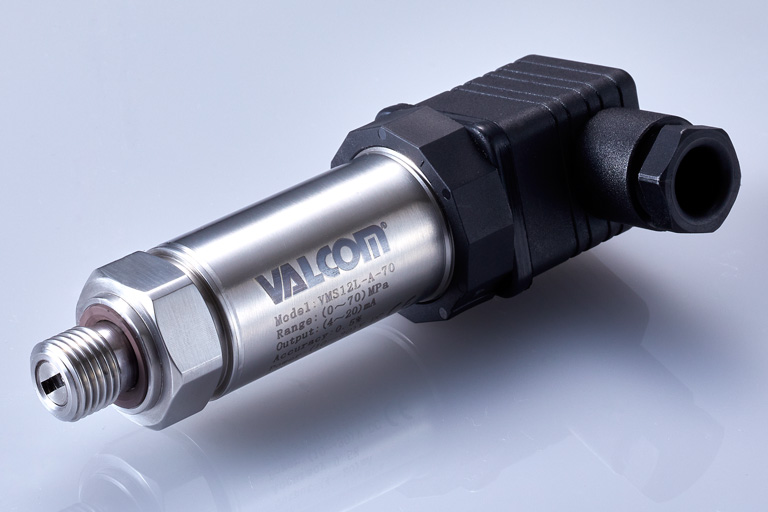

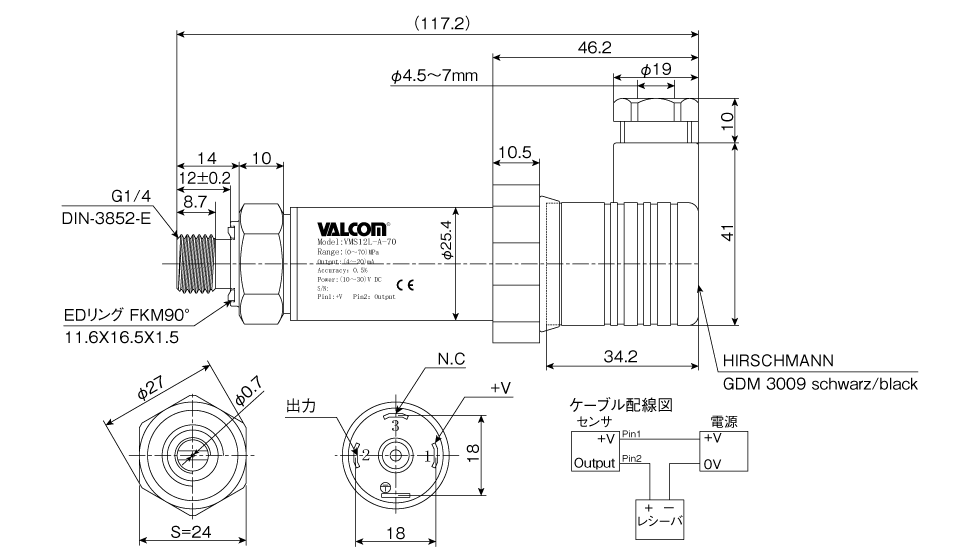

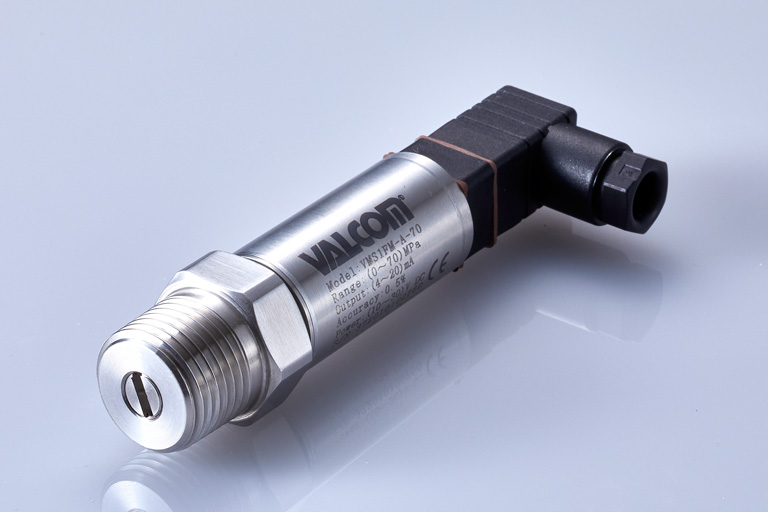

参考例8

  • 校正レンジ 0～70MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 0.25%F.S.／10℃
    出力の温度影響 0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP65相当（本体のみ）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 150g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

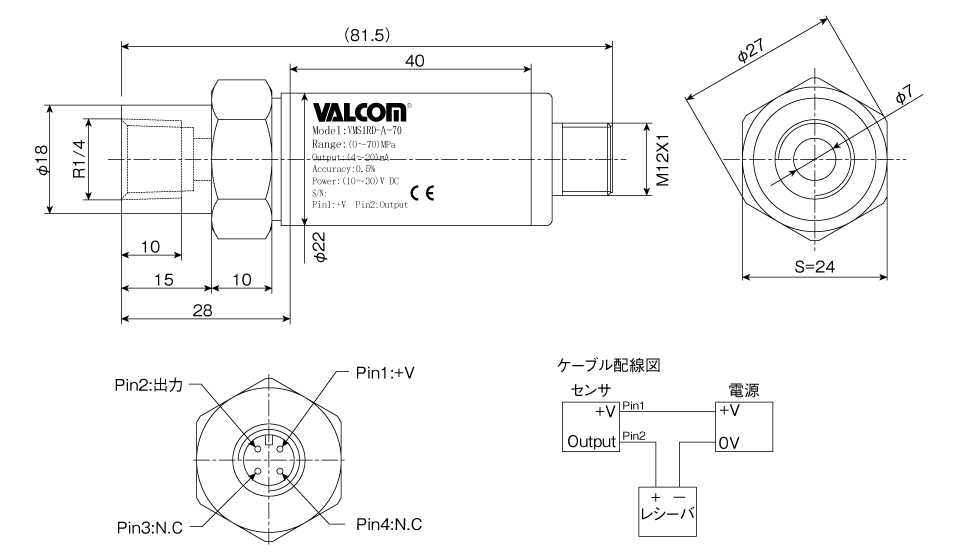

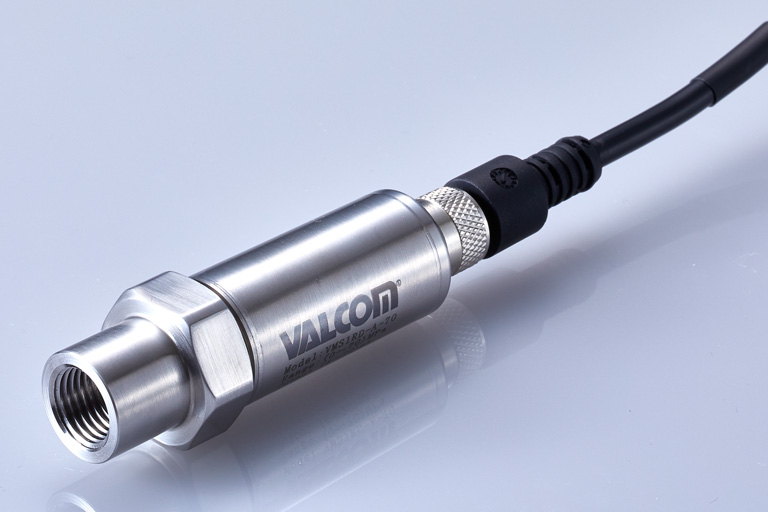

参考例9

  • 校正レンジ 0～70MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 0.25%F.S.／10℃
    出力の温度影響 0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 95g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

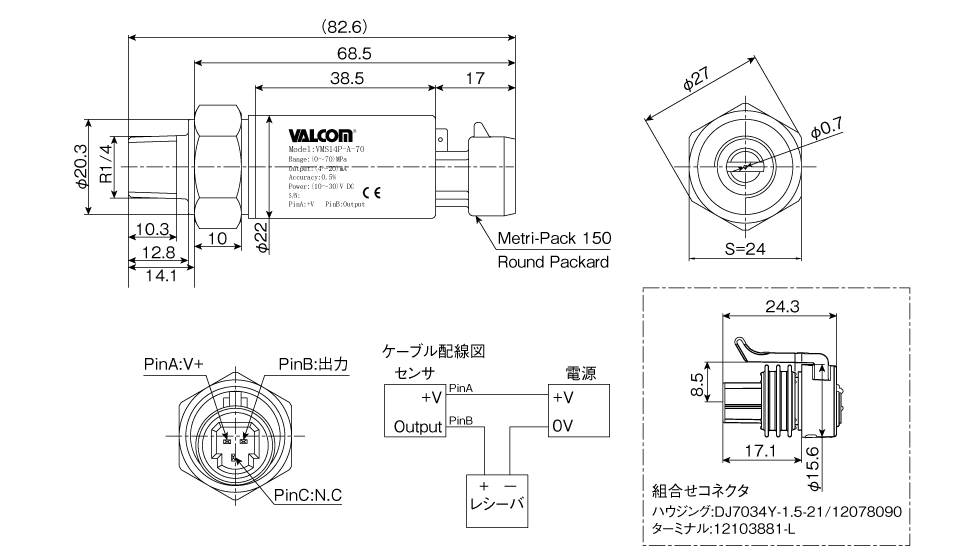

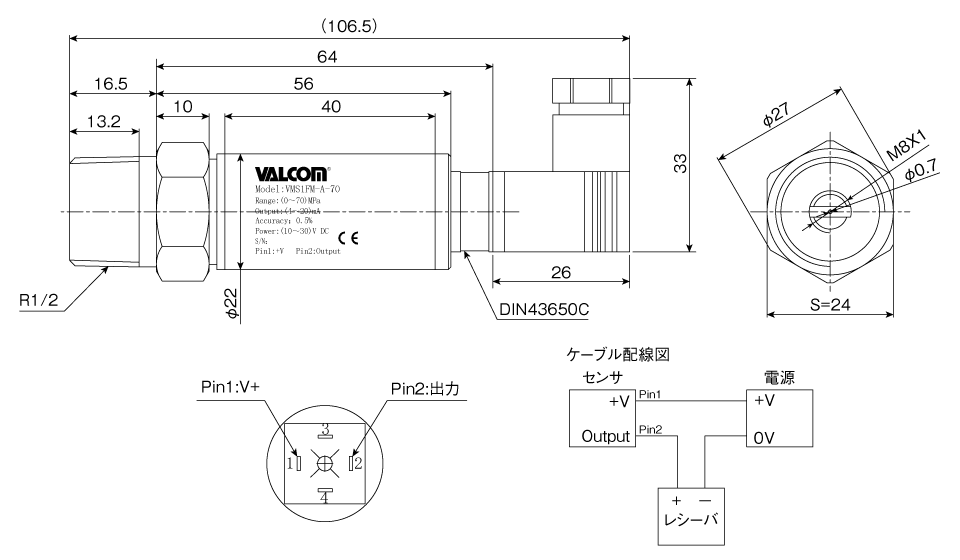

参考例10

  • 校正レンジ 0～70MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP65相当（本体のみ）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 105g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

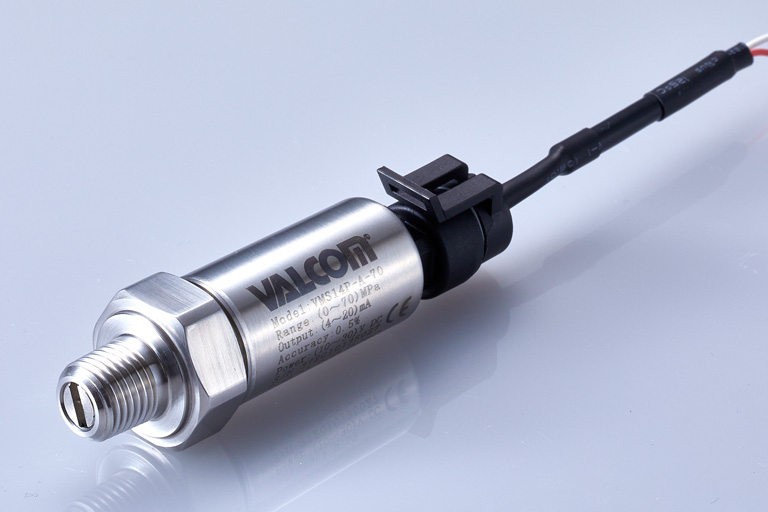

参考例11

  • 校正レンジ 0～70MPa
    電源電圧 10～30V DC
    アナログ出力 4～20mA
    常温精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 －20～85℃
    許容温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.25%F.S.／10℃
    出力の温度影響 ±0.25%F.S.／10℃
    応答速度 ＜1.5ms
    保護等級 IP67相当（相手コネクタ接続時）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 95g（本体のみ）
    負荷抵抗 11V　150Ω（最大）
    24V　500Ω（最大）
    CEマーキング EMC指令適合
    欧州RoHS指令適合

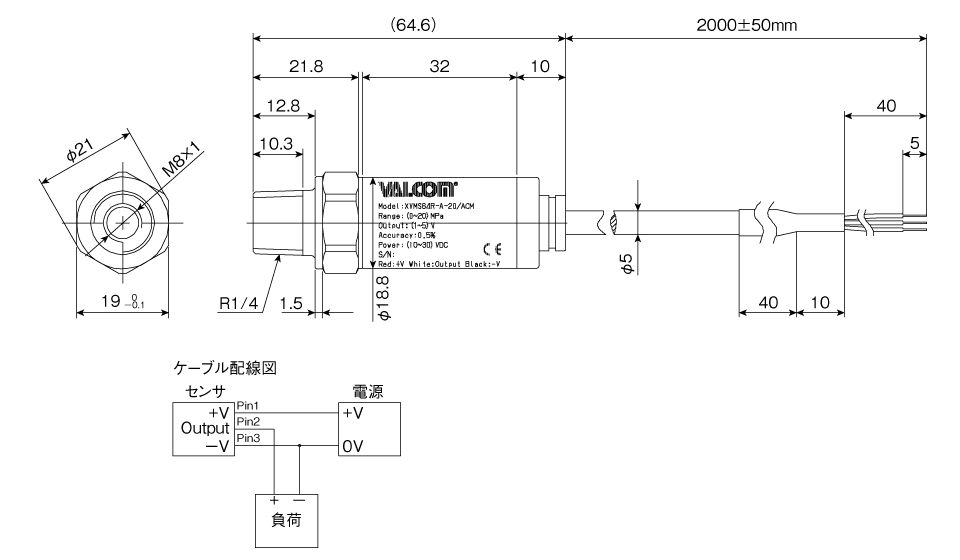

参考例12

  • 圧力レンジ 0～20MPa
    電源電圧 10～30V DC
    アナログ出力 1～5V
    精度（非直線性／ヒステリシス／繰り返し性含む） ±0.5%F.S.（@25℃）
    補償温度範囲 −20～85℃
    動作温度範囲 −40～125℃
    保存温度範囲 −40～125℃
    許容過負荷 2
    限界過負荷 5
    安定性 ±0.25%F.S.／年
    零点の温度影響 ±0.5%F.S.／10℃
    出力の温度影響 ±0.5%F.S.／10℃
    耐衝撃性 980m/s²（11msec以下）
    耐振性 196m/s²（10Hz～2kHz）
    応答性 ＜1.5ms
    保護等級 IP66（本体）
    ダイアフラム材質 17-4PH
    接続ねじ部材質 17-4PH
    ケース材質 SUS304
    絶縁耐力 ＞100MΩ (@250V DC)
    耐電圧 100V AC（1分間）
    質量 70g（本体のみ）
    負荷抵抗 ≧2kΩ
    消費電流 5mA（Max）
    CEマーキング EMC指令適合
    欧州RoHS指令適合
