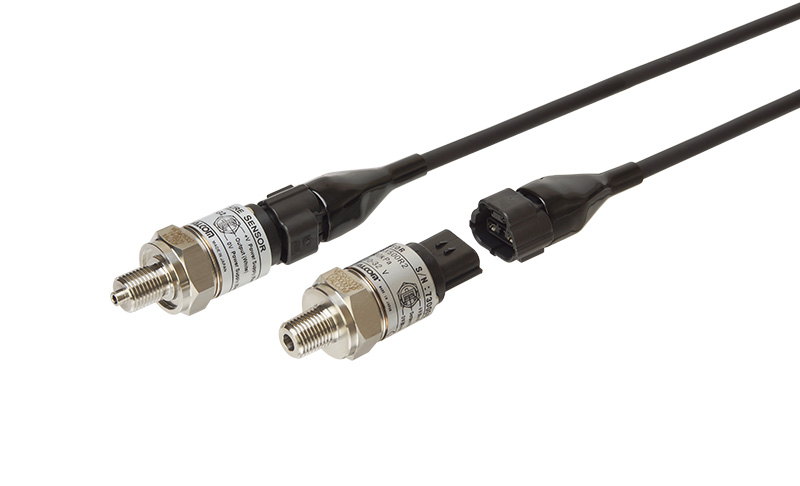

絶対圧用小型アンプ内蔵圧力センサ
VESW/VESY series50kPa abs～100kPa abs
- 絶対圧測定対応の小型・高精度センサ
- ダイアフラム材質にハステロイC-22相当を採用することで高い耐腐食性を実現
- 短納期・低価格センサ（一部受注生産品）
| 測定媒体 | 水・油・ガス等、ハステロイC-22相当＋SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 絶対圧の測定が可能 |
| 測定範囲 | 定格容量50～100kPa abs |
| 出力種類 | 1～5V,4～20mA(2線式)からご指定ください |
仕様
| 定格容量 | 絶対圧仕様VESW：50、100kPa abs(電圧出力タイプ) |
|---|---|
| 絶対圧仕様VESY：50、100kPa abs(電流出力タイプ) | |
| 出力信号 | VESW：1～5V (電圧出力タイプ)、VESY：4～20mA(電流出力タイプ) |
| 応答性 | 5msec.以下 |
| 許容負荷抵抗 | VESW： 1kΩ以上(電圧出力タイプ) |
| VESY：11.5V：150Ω max. 24V：500Ω max.(電流出力タイプ) | |
| 非直線性 | VESW：±0.25%R.C.以下(電圧出力タイプ) |
| VESY：±0.5%R.C.以下(電流出力タイプ) | |
| ヒステリシス | ±0.2%R.C.以下 |
| 温度補償範囲(測定媒体温度) | -10～80℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～100℃(結露、氷結不可) |
| 零点の温度影響 | ±0.5%R.C./10℃ |
| 出力の温度影響 | ±0.5%R.C./10℃ |
| 許容過負荷 | 300%R.C. |
| 限界過負荷 | 400%R.C. |
| 絶縁抵抗 | 10MΩ以上(DC50V) |
| 受圧接続部材質 | SUS316L(ダイアフラム部：ハステロイC-22相当) |
| 接続ネジ | R1/4またはG1/4選択可 |
| 推奨締め付けトルク | 9.8N・m(G1/4) |
| 最大締め付けトルク | 19.6N・m |
| 電源 | VESW ： DC12VまたはDC24V(10～32V) ［12mA以下］(電圧出力タイプ) VESY ： DC12VまたはDC24V [10～26.5V](電流出力タイプ) |
| 質量 | 約150g(ケーブル含まず) |
| ケーブル | 0.5SQ 耐油性シールドケーブル 2m(標準) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 P-18 4種D1個(Gネジのみ) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 絶対圧用小型アンプ内蔵圧力センサ ※接続ネジは下段4をご参照ください | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| W | 1～5V | 200Hz | 1kΩ以上 | 12mA以下 | ||
| Y | 4～20mA | DC24V：500Ω以下 DC11.5V：150Ω以下 |
- | |||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 050 | 50kPa abs | (0～50)kPa abs | ||||
| 100 | 100kPa abs | (0～100)kPa abs | ||||
| 4.接続ネジ | R2 | R1/4 | ||||
| G2 | G1/4(Oリング JIS4種D P-18付属) ※受注生産 | |||||
| 5.ケーブル長さ | 2m | 2m 標準 | ||||
| 5m | 5m オプション | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||||

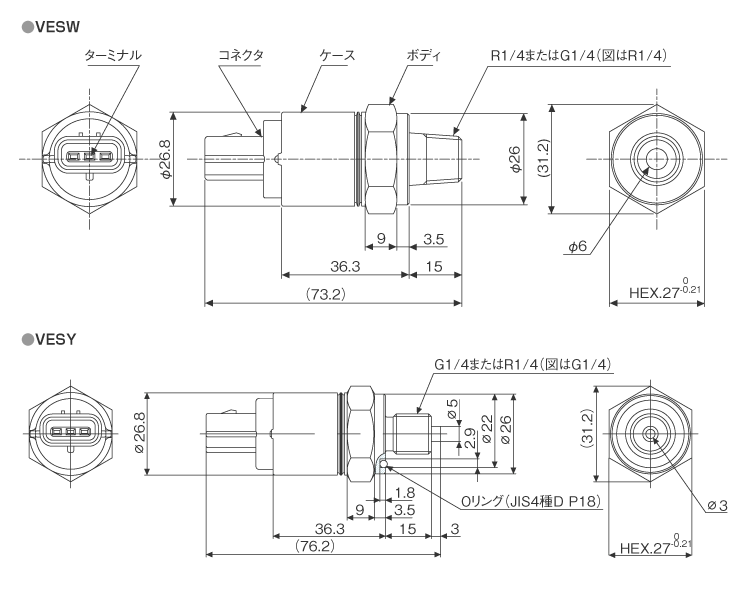

外形寸法（単位：mm）
※配線接続はこちらをご参照ください
圧力センサ
