受注生産品
超高圧高精度用圧力センサ
P3MBP series5000～15000bar
製造元：
Hottinger Brüel & Kjær GmbH (ドイツ)
- 超高圧5000～15000bar・高精度 0.2～0.5%R.C.(レンジにより異なる)
- 優れた信頼性と安定性
- 静的・動的圧力の変化、ピーク圧、圧力変動の計測
- 保護等級IP67(DIN 40050,IEC 529に基づく)
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 5000,10000,15000bar |
仕様 (機械的入力特性)
| 圧力タイプ | 絶対圧力 | |
|---|---|---|
| 計測原理 | ストレンゲージ | |
| 定格容量 | 5000,10000,15000bar | |
| 初期値 | 0bar | |
| 標準温度における動作範囲 | 120% | |
| 標準温度における限界圧 | 120% | |
| テスト圧 | 5000bar:200% 10000bar:130% 15000bar:100% | |
| 破壊圧 | 5000bar:>200% 10000bar:>130% 15000bar:>100% | |
| 最大動的圧力(※1) | 5000bar:>100% 10000bar:>70% 15000bar:>55% | |
| 動的圧力 | 許容振動振幅(※1) | 5000bar:3500bar 10000bar:5000bar 15000bar:6000bar |
| 固有振動数 | >100kHz | |
| 自己体積(概算) | 5000bar:615mm³ 10000bar:150mm³ 15000bar:100mm³ | |
| パッキン含む場合(5000barのみ) | 5000bar:200mm³ | |
| コントロール部体積 | 1mm³ | |
| 材質 | 被測定物接触部の材質 | 5000bar:1.4301,1.4542 10000,15000bar:1.4542 |
| 外気接触部の材質 | 1.4542、1.4301、ニッケルメッキ黄銅 | |
- ※ 受注生産品ですので詳細につきましては弊社営業部までお問い合せください。
- （※1）DIN 50 100に基づく(負荷サイクル107回)
仕様 (出力特性)
| 定格感度 | 1mV/V | |
|---|---|---|
| 感度公差 | 5000bar:<±0.3% 10000bar:<±0.6% 15000bar:<±0.8% | |
| 零点の温度影響(※1) | 定格温度範囲において | 5000bar:±0.1% 10000bar:±0.2% 15000bar:±0.2% |
| 許容温度範囲において | 5000bar:±0.15% 10000bar:±0.25% 15000bar:±0.25% | |
| 出力の温度影響(※1) | 定格温度範囲において | 5000bar:±0.1% 10000bar:±0.2% 15000bar:±0.2% |
| 許容温度範囲において | 5000bar:±0.3% 10000bar:±0.4% 15000bar:±0.4% | |
| ヒステリシスを含む非直線性 | 5000bar:0.2% 10000bar:0.4% 15000bar:0.5% | |
| 繰り返し性(DIN1319に基づく) | <±0.05% | |
| ブリッジ印加電圧 | 定格ブリッジ印加電圧 | 5V |
| ブリッジ印加電圧の動作範囲 | 0.5～12V | |
| 標準温度における入力抵抗 | 350±5Ω | |
| 標準温度における出力抵抗 | 350±1.5Ω | |
| 100V ACにおける絶縁抵抗 | 5000MΩ | |
仕様 (周囲環境)
| 標準温度 | +23℃ | |
|---|---|---|
| 温度補償範囲 | -10～+80℃ | |
| 許容温度範囲 | -40～+100℃ | |
| 保存温度範囲 | -50～+100℃ | |
| 機械的衝撃試験(DIN 40046試験条件) | 衝撃加速度 | 1000m/s² |
| 衝撃パルス幅 | 4ms | |
| 衝撃フォーム | 半正弦波 | |
仕様 (機械的仕様)
| 圧力導入部1-P3MB | M20×1.5 58℃ シーリングコーンパッキン(※3) | |
|---|---|---|
| 接続コネクタ型番 | ERA.2E.310.SLL(レモ社) | |
| 曲げ半径 | 静的 | 35mm |
| 動的 | 75mm | |
| 取付位置 | 任意 | |
| 寸法 | φ25×123mm | |
| 保護等級 | IP67 | |
| 質量 | 200g(ケーブル除く) | |
| 付属品 | ダブルコーンシール1個 | |
- （※3）定格5000barのみパッキン使用
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | P3MBP | 超高圧高精度用圧力センサ | |
| 2.定格容量 | 5000 | 5000bar | ||
| 10000 | 10000bar | |||
| 15000 | 15000bar | |||
| 3.ケーブル接続形状 | ○ | 無記入 | コネクタ式 | |
| 4.ケーブル長さ | ○ | 7m | 7m | |

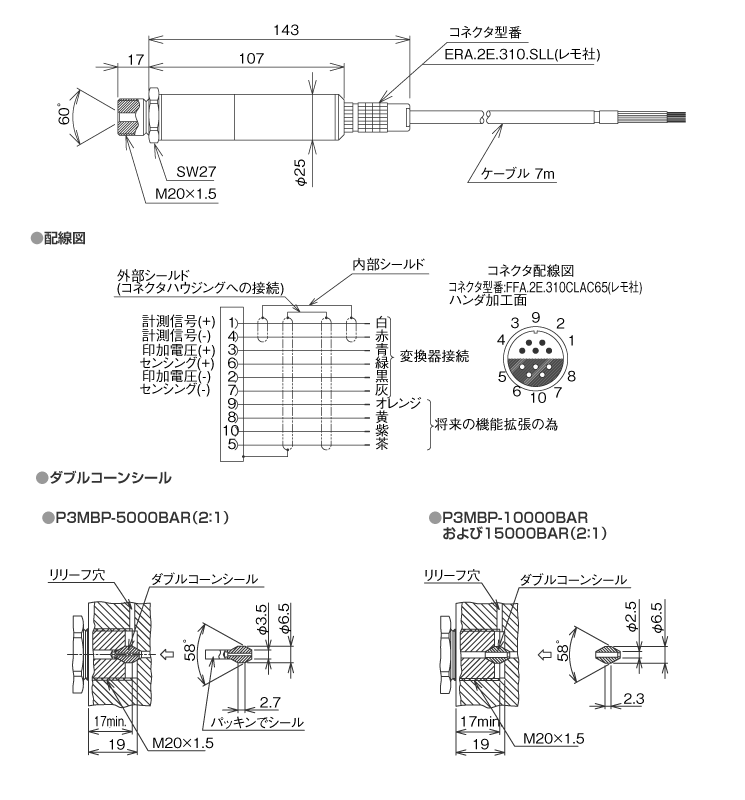

外形寸法（単位：mm）
圧力センサ
