変換アダプタ
変換アダプタ | 写真 | 型式 | 接続可能な圧力センサ | 備考 |
---|---|---|---|---|
R1/4用 | G3NF-R2M-S3 (G3/8 → R1/4 材質:SUS304) |
G3/8ネジの圧力センサ 「VESV」 「VESI」 「VESIM□□T」 「VESIM□□A」 |
弊社専用 ジョイント |
|
R3/8用 | G3NF-R3M-S3 (G3/8 → R3/8 材質:SUS304) |
|||
R3/8用 | G3/8 → R3/8(材質:SUS316) | G3/8ネジの圧力センサ 「VPRTF」 「VPVTF」 「VPRQF」 「VPVQF」 |
他社品 | |
R1/4用 | G3/8 → R1/4(材質:SUS316) | |||
R1/2用 | G3/8 → R1/2(材質:SUS316) | |||
G1/2用 | G3/8 → G1/2(材質:SUS316) | |||
G1/4用 | G3/8 → G1/4(材質:SUS316) | |||
R3/8 サージ圧吸収用 |
J2ジョイント(R3/8→ R3/8 材質:SUS303) R3F-R3M-S3(ジョイント本体) FS10-013(スロットル) (※1) |
R3/8ネジ専用 「VPRT」 「VPVT」 「VPRQ」 「VPVQ」 |
弊社専用 ジョイント |
- ※価格・納期については弊社営業部までお問い合わせください。
- (※1) 圧力センサ組み合わせと接続時の型式:圧力センサ型式の後尾に「-J2」と記載ください。
ジョイント内部には油を封入しております。封入油の種類は別途お問合わせください。
過大圧・サージ圧からの保護用ジョイント

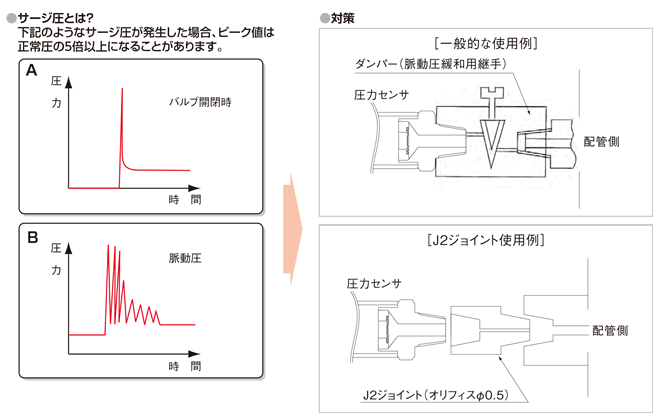

サージ圧とは? | サージ圧が発生した場合、ピーク値は正常圧の数倍以上になる場合があります。 (射出成形機では5倍以上とも言われています) サージ圧が圧力センサの許容耐圧を超えるとセンサの故障に至ります。 |
---|---|
対策 | 1. 一般的には、圧力計メーカーが販売している「ダンパー(脈動圧緩和用継手)」が使用されております。 2. 弊社圧力センサと組み合わせる場合は、オリフィス付変換アダプタ「J2ジョイント」を使用する場合もございます。 (上表をご参照ください) (弊社型式:VPRT/VPVT/VPRQ/VPVQに適用可能) ※詳細およびご質問は弊社営業部までご相談ください |
- ※圧力センサへの衝撃圧・サージ圧・ウォータハンマーを回避する取り付け位置に関しては、「よくあるご質問」をご参考にしてください。
「ケーブル単体」時の型式のご指定
対象機種(ストレンゲージ出力) |
---|
VPRT・VPRTF・VPVT・VPVTF・VPRQ・VPRQF・VPVQ・VPVQF・VHR3・VHG3・VAR3・VAG3 VPNPR・VPNPG・VPRF・VNF |
対象機種(プロセス出力) |
VRSR・VHR3・VHG3・VAR3・VAG3・VPNPR・VPNPG・VPRT・VPRTF・VPRQ・VPRQF・VPVT・VPVQ VPRF・VNF・HS1・HV1・AS1・AV1・NS1・NV1 |
構成

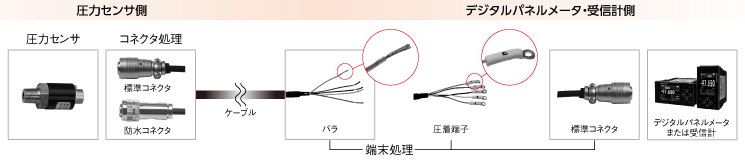

ストレンゲージ出力

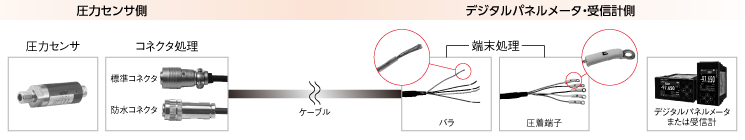

プロセス出力
型式の選択(ストレンゲージ出力)
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.センサ側処理 | K | 標準コネクタ タジミ製:PRC03-12A10-7M | |
W | 防水コネクタ タジミ製:1108-12A10-7M | ||
2.受信計側処理 | N | バラ処理 標準 | |
T | 圧着端子付(M3丸端子) | ||
K | 標準コネクタ タジミ製:PRC03-12A10-7M | ||
3.ケーブル型式 | S3 | 標準(φ6mm 0.3SQ×4芯編組シールド耐油ケーブル) | |
T3 | 微圧用(φ6.5mm 0.3SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
S5 | 本質安全防爆用 (φ6.5mm 0.5SQ×4芯編組シールド耐油ケーブル) | ||
T5 | 本質安全防爆・微圧用(φ8mm 0.5SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
KV | 耐屈曲用 φ8mm 0.5SQ×4芯編組シールド耐屈曲ケーブル) | ||
HS | 耐熱用 (φ5mm 0.3SQ×4芯編組シールド耐熱ケーブル(補償温度150℃)) | ||
4.ケーブル長さ | 3M | 3m | |
5M | 5m | ||
10M | 10m | ||
□□M | m 最大長さ100mまで指定可能 | ||
5.特別処理 | 無記入 | 以下に該当しない場合 | |
VEK | ツェナバリヤに接続の場合(端末処理は「T」) |
- ※圧力センサ及びデジタル表示器との組み合わせ及び機種選定は、弊社営業部までお問い合わせください。
型式の選択(プロセス出力)
型式選択 | チェック | 型式 | 仕様 |
---|---|---|---|
1.センサ側処理 | K | 標準コネクタ タジミ製:PRC03-12A10-7M | |
W | 防水コネクタ タジミ製:1108-12A10-7M | ||
2.受信計側処理 | N | バラ処理 標準 | |
T | 圧着端子付(M3丸端子) | ||
3.ケーブル型式 | S3 | 標準(φ6mm 0.3SQ×4芯編組シールド耐油ケーブル) | |
T3 | 微圧用(φ6.5mm 0.3SQ×4芯編組シールド耐油ケーブル/チューブ入り) | ||
S6 | 4~20mA 2線式用(φ6.5mm 0.5SQ×2芯編組シールド耐油ケーブル) | ||
T6 | 4~20mA 2線式用(φ6mm 0.5SQ×2芯編組シールド耐油ケーブル/チューブ入り) | ||
4.ケーブル長さ | 2M | 2m | |
3M | 3m | ||
5M | 5m | ||
10M | 10m | ||
□□M | m 最大長さ100mまで指定可能 | ||
5.特別処理 | 無記入 | 該当しない場合 |
- ※アンプ内蔵圧力センサ各機種とケーブルとの組み合わせに関する詳しい内容は、弊社営業部までお問い合わせください。
