NEW
テンションロードセル（カンチレバータイプ）
VXLC-TL18 series
10N～1000N
- シンプルで設置に便利、高精度な測定が可能
- 低いテンション値でも正確な計測が可能
- 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 省スペース化を実現するコンパクト設計

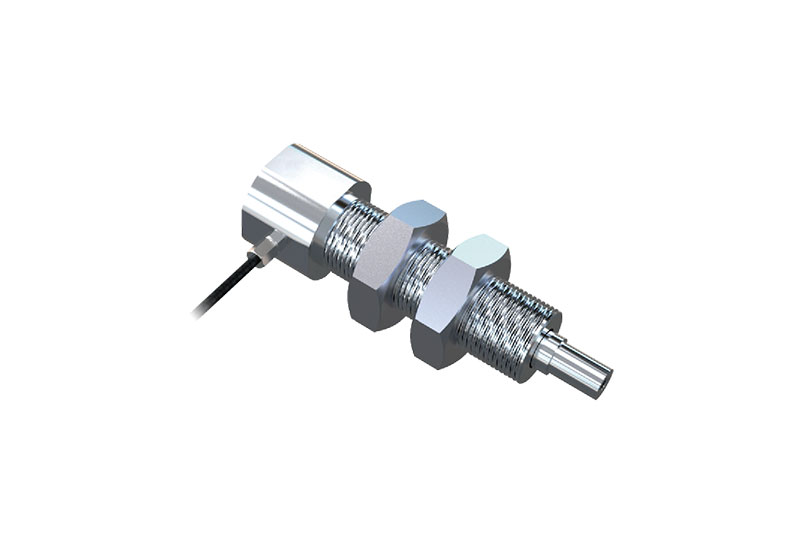

VXLC-TL18シリーズは、カンチレバー（片持ち）タイプのピボット式テンションロードセルです。狭いスペースでの電線・ケーブルのテンション計測に適し、本体はナットが2個付属したネジ構造で、ナットクランプによる垂直設置が可能です。コンパクトで、入力値に対して誤差が小さい歪み式ゲージを採用しています。本製品は温度検証を行い、性能を保証しています。
仕様
| 定格出力 | 1.0mV/V±10%F.S. |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.2%F.S. |
| 繰り返し性 | ≦±0.1%F.S. |
| 零点の温度影響 | 0.2%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 限界過負荷 | 200%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A | B | C | D | E | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| VXLC-TL18-10N-5 | 10N | 約3.8µm/N | 12.9 | 9.9 | 3 | 5 | 6 | 約590g | |
| VXLC-TL18-20N-5 | 20N | 約2.05µm/N | |||||||
| VXLC-TL18-30N-5 | 30N | 約1.33µm/N | |||||||
| VXLC-TL18-40N-5 | 40N | 約1.08µm/N | |||||||
| VXLC-TL18-10N-8 | 10N | 約5.3µm/N | 15.9 | 11.9 | 4 | 8 | 6 | 約590g | |
| VXLC-TL18-20N-8 | 20N | 約2.8µm/N | |||||||
| VXLC-TL18-50N-8 | 50N | 約1.06µm/N | |||||||
| VXLC-TL18-100N-8 | 100N | 約0.55µm/N | |||||||
| VXLC-TL18-300N-8 | 300N | 約0.16µm/N | |||||||
| VXLC-TL18-10N-10 | 10N | 約4.6µm/N | 20.9 | 15.9 | 5 | 10 | 8 | 約600g | |
| VXLC-TL18-20N-10 | 20N | 約2.6µm/N | |||||||
| VXLC-TL18-50N-10 | 50N | 約1.18µm/N | |||||||
| VXLC-TL18-100N-10 | 100N | 約0.71µm/N | |||||||
| VXLC-TL18-500N-10 | 500N | 約0.13µm/N | |||||||
| VXLC-TL18-10N-12 | 10N | 約5µm/N | 24.9 | 19.9 | 6 | 12 | 10 | 約610g | |
| VXLC-TL18-20N-12 | 20N | 約2.9µm/N | |||||||
| VXLC-TL18-50N-12 | 50N | 約1.34µm/N | |||||||
| VXLC-TL18-100N-12 | 100N | 約0.79µm/N | |||||||
| VXLC-TL18-500N-12 | 500N | 約0.16µm/N | |||||||
| VXLC-TL18-1000N-12 | 1000N | 約0.13µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
ロードセル
