NEW

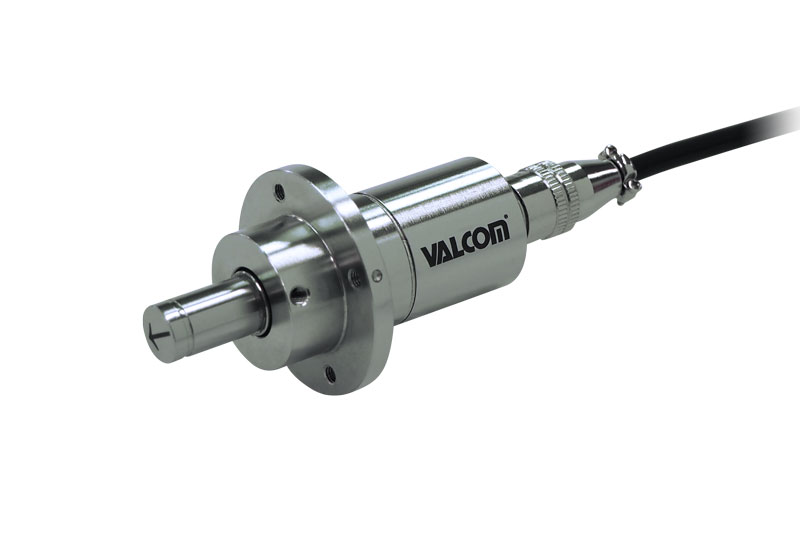

テンションロードセル（カンチレバータイプ）
VXLC-TL17 series
50N～3000N
- シンプルで簡単に取り付けでき、高精度な測定が可能
- 低いテンション値でも正確な計測が可能
- 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 省スペース化を実現するコンパクト設計
VXLC-TL17シリーズは、カンチレバー（片持ち）タイプのスピンドル型テンションロードセルです。狭いスペースでの電線・ケーブルのテンション計測に適し、フランジで装置上面または垂直に取り付けできます。コンパクトで、入力値に対して誤差が小さい歪み式ゲージを採用しています。本製品は温度検証を行い、性能を保証しています。
仕様
| 定格出力 | 1.0mV/V±10%F.S. |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.2%F.S. |
| 繰り返し性 | ≦±0.1%F.S. |
| 零点の温度影響 | 0.2%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 限界過負荷 | 200%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | φA | B | L | 質量 |
|---|---|---|---|---|---|---|---|
| VXLC-TL17-5N-6 | 5N | ※詳細はお問い合わせください | 6 | 6 | 14.5 | 約385g | |
| VXLC-TL17-10N-6 | 10N | 約3.89µm/N | |||||
| VXLC-TL17-20N-6 | 20N | 約2.14µm/N | |||||
| VXLC-TL17-50N-6 | 50N | 約0.82µm/N | |||||
| VXLC-TL17-100N-6 | 100N | 約0.47µm/N | |||||
| VXLC-TL17-300N-6 | 300N | 約0.26µm/N | |||||
| VXLC-TL17-5N-10 | 5N | ※詳細はお問い合わせください | 10 | 9 | 17.5 | 約393g | |
| VXLC-TL17-10N-10 | 10N | 約4.99µm/N | |||||
| VXLC-TL17-20N-10 | 20N | 約2.63µm/N | |||||
| VXLC-TL17-50N-10 | 50N | 約1.27µm/N | |||||
| VXLC-TL17-100N-10 | 100N | 約0.48µm/N | |||||
| VXLC-TL17-300N-10 | 300N | 約0.26µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
ロードセル
