NEW

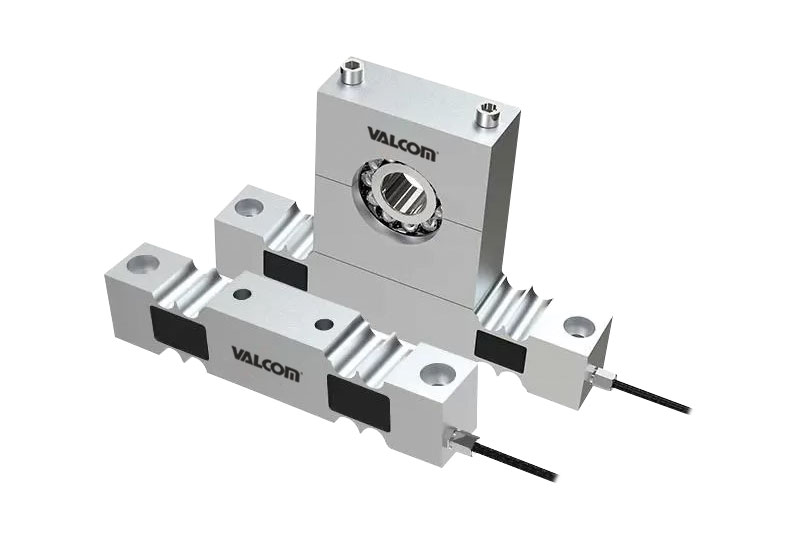

テンションロードセル
VXLC-TL16 series
50N～1000N
- ベアリングやローラシャフトの交換・取り付けが簡単
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 確実な設置で、長期にわたる信頼性を実現
- カスタマイズ可能
VXLC-TL16シリーズは、テンションの合力を正確に計測できるロードセルです。本シリーズは、ベアリングをロードセルに挟んで取り付ける構造のため、ベアリング、ローラシャフトの交換や取り付けが簡単に行えます。また、ベアリング把持部分は上下に分離できるため、生産ラインでの計測ローラ交換や取り付けも簡単です。さらに正確で安定した信号、コンパクトな構造、少ない誤差という特徴があります。本製品は温度検証を行い、広い温度範囲で動作が保証されています。
仕様
| 定格出力 | 2.0±0.2mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ±0.3%F.S. |
| 繰り返し性 | ±0.15%F.S. |
| 出力の温度影響 | 0.02%F.S./℃ |
| 零点の温度影響 | 0.02%F.S./℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容過負荷 | 150%F.S. |
| 限界過負荷 | 200%F.S. |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VXLC-TL16-50N | 50N | 約2.7µm/N | 約170g | |
| VXLC-TL16-150N | 150N | 約0.68µm/N | ||
| VXLC-TL16-250N | 250N | 約0.34µm/N | ||
| VXLC-TL16-500N | 500N | 約0.15µm/N | ||
| VXLC-TL16-1000N | 1000N | 約0.06µm/N | ||
| VXLC-TL16-B-50N | 50N | 約2.76µm/N | 約530g | |
| VXLC-TL16-B-150N | 150N | 約0.68µm/N | ||
| VXLC-TL16-B-250N | 250N | 約0.35µm/N | ||
| VXLC-TL16-B-500N | 500N | 約0.15µm/N | ||
| VXLC-TL16-B-1000N | 1000N | 約0.06µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。シャフトと防塵オイルシールの摩擦が発生しないように取り付け、必要に応じて防塵オイルシールを外すこともご検討ください。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
荷重計算
