テンションロードセル
VXLC-TL15 series
150N～2000N
- ベアリングやローラシャフトの交換・取り付けが簡単
- 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 確実な設置で、長期にわたる信頼性を実現
- 他の力の干渉を除外し、テンション計測の精度を向上

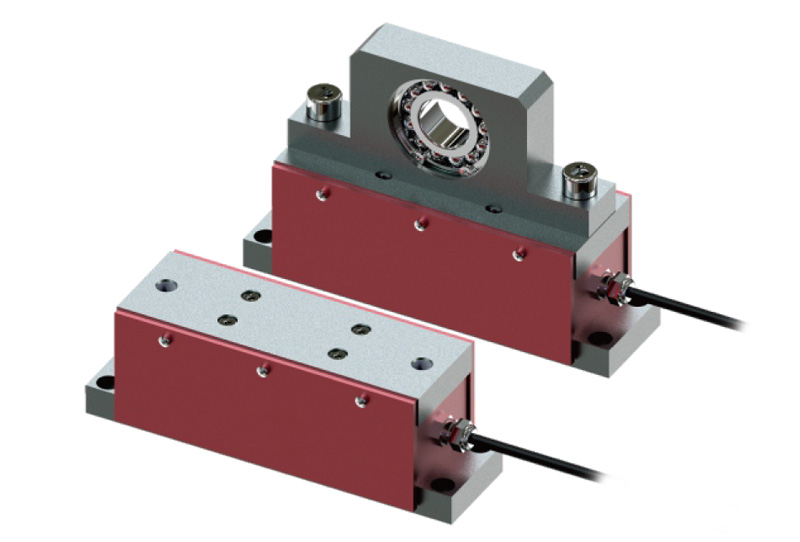

VXLC-TL15シリーズは、フィルム角度を換算したテンション値を正確に検出することが可能なロードセルで、ベアリング、シート、ローラシャフトの交換、取り付けが簡単に行えます。テンション負荷のみを感知し、テンション軸やサポートベースの自重など、他方向の力の干渉を排除する設計のため測定精度が向上しています。さらに正確で安定した信号、コンパクトな構造、少ない誤差という特徴があります。本製品は温度検証を行い、広い温度範囲で動作が保証されています。
仕様
| 定格出力 | 1.5±0.2%mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.3%F.S. |
| 繰り返し性 | ≦±0.15%F.S. |
| 零点の温度影響 | 0.2%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5～10V（DC） |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 許容過負荷 | 200%F.S. |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VXLC-TL15-150N | 150N | 約0.77µm/N | 約790kg | |
| VXLC-TL15-250N | 250N | 約0.46µm/N | ||
| VXLC-TL15-500N | 500N | 約0.27µm/N | ||
| VXLC-TL15-1000N | 1000N | 約0.11µm/N | 約1081kg | |
| VXLC-TL15-2000N | 2000N | 約0.07µm/N | ||
| VXLC-TL15-B-150N | 150N | 約0.77µm/N | 約1250kg | |
| VXLC-TL15-B-250N | 250N | 約0.46µm/N | ||
| VXLC-TL15-B-500N | 500N | 約0.27µm/N | ||
| VXLC-TL15-B-1000N | 1000N | 約0.11µm/N | 約1541kg | |
| VXLC-TL15-B-2000N | 2000N | 約0.07µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。シャフトと防塵オイルシールの摩擦が発生しないように取り付け、必要に応じて防塵オイルシールを外すこともご検討ください。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
