NEW

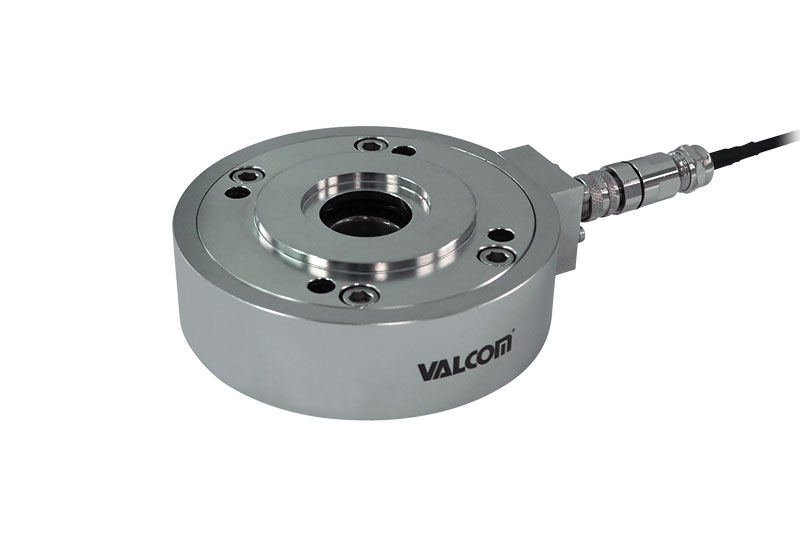

テンションロードセル
VXLC-TL13 series
50N～3000N
- コンパクト設計で、取り付けが簡単
- 装置パネルの内側／外側に直接取り付けが可能
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 1000％過負荷保護機構（オプション）
- 自動シャフトアライメント機構を内蔵
VXLC-TL13シリーズは、歪みゲージを採用し、正確で安定した信号、コンパクトな構造、誤差が小さいという特徴を備え、ロール紙のテンション計測において正確性の高いロードセルです。本製品は温度検証を行い、広い温度範囲で動作が保証されています。1000％の過負荷防止機能（オプション）があり、全体的に薄型設計で、狭小スペースでの計測が必要なアプリケーションに最適です。
仕様
| 定格出力 | 1.5±0.1mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ±0.3%F.S. |
| 繰り返し性 | ±0.15%F.S. |
| 出力の温度影響 | 0.02%F.S./℃ |
| 零点の温度影響 | 0.02%F.S./℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容過負荷 | 200%F.S. |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP54 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VXLC-TL13-50N-17-6 | 50N | 約0.71µm/N | 約760g | |
| VXLC-TL13-100N-17-6 | 100N | 約0.38µm/N | ||
| VXLC-TL13-150N-17-6 | 150N | 約0.28µm/N | 約1900g | |
| VXLC-TL13-250N-17-6 | 250N | 約0.11µm/N | ||
| VXLC-TL13-500N-17-6 | 500N | 約0.09µm/N | ||
| VXLC-TL13-750N-25-6 | 750N | 約0.08µm/N | 約3200g | |
| VXLC-TL13-1000N-25-6 | 1000N | 約0.06µm/N | ||
| VXLC-TL13-1500N-35-6 | 1500N | 約0.03µm/N | 約8600g | |
| VXLC-TL13-3000N-35-6 | 3000N | 約0.02µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付け方法
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
コネクタの位置
荷重計算
ロードセル
