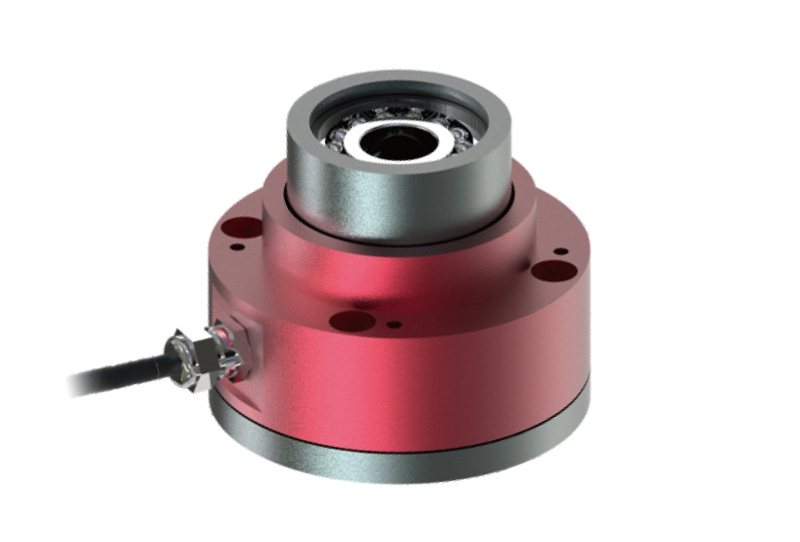

テンションロードセル
VXLC-TL12 series
25N～500N
- 自動シャフトアライメント機構を内蔵
シャフトの位置ずれ補正が可能 - 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- コンパクト設計で省スペース化が可能
VXLC-TL12シリーズは、ローラシャフトの両端に取り付けるタイプのテンションロードセルで、自動シャフトアライメント機構が内蔵されているため、測定誤差を回避できます。歪み式ゲージを採用し、コンパクトで、入力値に対して誤差が小さい特徴があり、信号が正確で安定しています。本製品は温度検証を行い、性能を保証しています。
仕様
| 定格出力 | 1.5±0.5%mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.3%F.S. |
| 繰り返し性 | ≦±0.15%F.S. |
| 零点の温度影響 | 0.02%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5～10V（DC） |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VXLC-TL12-25N-12 | 25N | 約6.57µm/N | 約900kg | |
| VXLC-TL12-50N-12 | 50N | 約2.9µm/N | ||
| VXLC-TL12-100N-12 | 100N | 約1.25µm/N | ||
| VXLC-TL12-150N-12 | 150N | 約0.82µm/N | ||
| VXLC-TL12-250N-12 | 250N | 約0.49µm/N | ||
| VXLC-TL12-500N-12 | 500N | 約0.26µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。シャフトと防塵オイルシールの摩擦が発生しないように取り付け、必要に応じて防塵オイルシールを外すこともご検討ください。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
コネクタの位置
荷重計算
ロードセル
