テンションロードセル
VXLC-TL11 series
50N～1000N
- 取り付けが簡単な自動シャフトアライメント機構を内蔵
シャフトの位置ずれ補正が可能 - 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- コンパクト設計で省スペース化が可能
- 標準（ボルトオン）、フランジの取り付け選択が可能

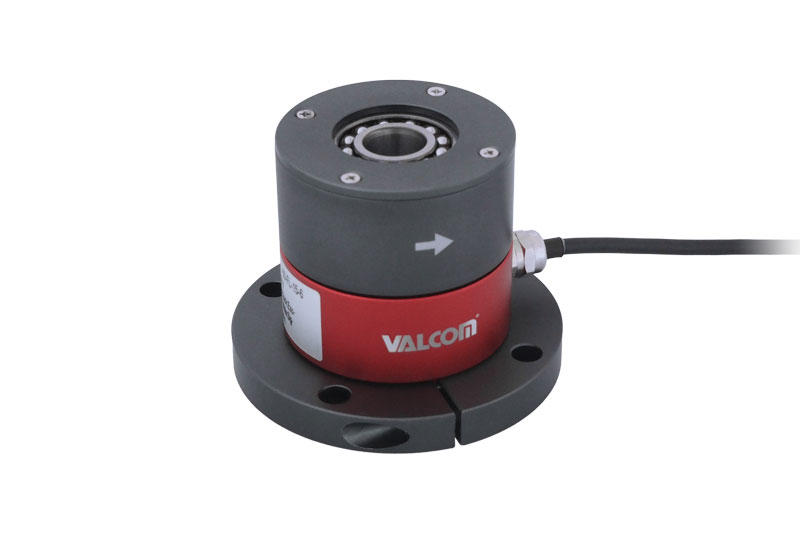

VXLC-TL11シリーズは、ローラシャフトの両端に取り付けるタイプのテンションロードセルで、正確なテンション値の計測が可能です。測定への影響を避けるために、ベアリングの埋設部分はシンプルな構造で交換も簡単、さまざまなベアリング径を選択できます（オプションのベアリング内径：15mm、17mm、20mm、25mmなど）。取り付け方法は標準（ボルトオン）とフランジ式の2種類からお選びいただけます。
仕様
| 定格出力 | 1.5±0.1mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ±0.3%F.S. |
| 繰り返し性 | ±0.15%F.S. |
| 出力の温度影響 | 0.02%F.S./℃ |
| 零点の温度影響 | 0.02%F.S./℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容過負荷 | 200%F.S. |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP54 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | φA | φB | φC | φD | 質量 |
|---|---|---|---|---|---|---|---|---|
| VXLC-TL11-50N-FL-15-6 | 50N | 約3.59µm/N | 15 | 33 | 35 | 11 | 約1460g | |
| VXLC-TL11-150N-FL-15-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-FL-15-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-FL-15-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-FL-15-6 | 1000N | 約0.15µm/N | 約3500g | |||||
| VXLC-TL11-50N-FL-17-6 | 50N | 約3.59µm/N | 17 | 36 | 40 | 12 | 約1460g | |
| VXLC-TL11-150N-FL-17-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-FL-17-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-FL-17-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-FL-17-6 | 1000N | 約0.15µm/N | 約3500g | |||||
| VXLC-TL11-50N-FL-20-6 | 50N | 約3.59µm/N | 20 | 42 | 47 | 14 | 約1460g | |
| VXLC-TL11-150N-FL-20-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-FL-20-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-FL-20-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-FL-20-6 | 1000N | 約0.15µm/N | 約3500g | |||||
| VXLC-TL11-50N-FL-25-6 | 50N | 約3.59µm/N | 25 | 45 | 52 | 15 | 約1460g | |
| VXLC-TL11-150N-FL-25-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-FL-25-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-FL-25-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-FL-25-6 | 1000N | 約0.15µm/N | 約3500g | |||||
| 選択 | 型式 | 定格容量 | 定格変位量 | φA | φB | φC | φD | 質量 |
| VXLC-TL11-50N-BZ-15-6 | 50N | 約3.59µm/N | 15 | 33 | 35 | 11 | 約800g | |
| VXLC-TL11-150N-BZ-15-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-BZ-15-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-BZ-15-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-BZ-15-6 | 1000N | 約0.15µm/N | 約1900g | |||||
| VXLC-TL11-50N-BZ-17-6 | 50N | 約3.59µm/N | 17 | 36 | 40 | 12 | 約800g | |
| VXLC-TL11-150N-BZ-17-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-BZ-17-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-BZ-17-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-BZ-17-6 | 1000N | 約0.15µm/N | 約1900g | |||||
| VXLC-TL11-50N-BZ-20-6 | 50N | 約3.59µm/N | 20 | 42 | 47 | 14 | 約800g | |
| VXLC-TL11-150N-BZ-20-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-BZ-20-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-BZ-20-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-BZ-20-6 | 1000N | 約0.15µm/N | 約1900g | |||||
| VXLC-TL11-50N-BZ-25-6 | 50N | 約3.59µm/N | 25 | 45 | 52 | 15 | 約800g | |
| VXLC-TL11-150N-BZ-25-6 | 150N | 約1.06µm/N | ||||||
| VXLC-TL11-250N-BZ-25-6 | 250N | 約0.56µm/N | ||||||
| VXLC-TL11-500N-BZ-25-6 | 500N | 約0.27µm/N | ||||||
| VXLC-TL11-1000N-BZ-25-6 | 1000N | 約0.15µm/N | 約1900g | |||||
| 選択 | 型式 | 定格容量 | 定格変位量 | φA | φB | φC | φD | 質量 |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付け方法
取り付け方法は以下の通りです。
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。シャフトと防塵オイルシールの摩擦が発生しないように取り付け、必要に応じて防塵オイルシールを外すこともご検討ください。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
