NEW

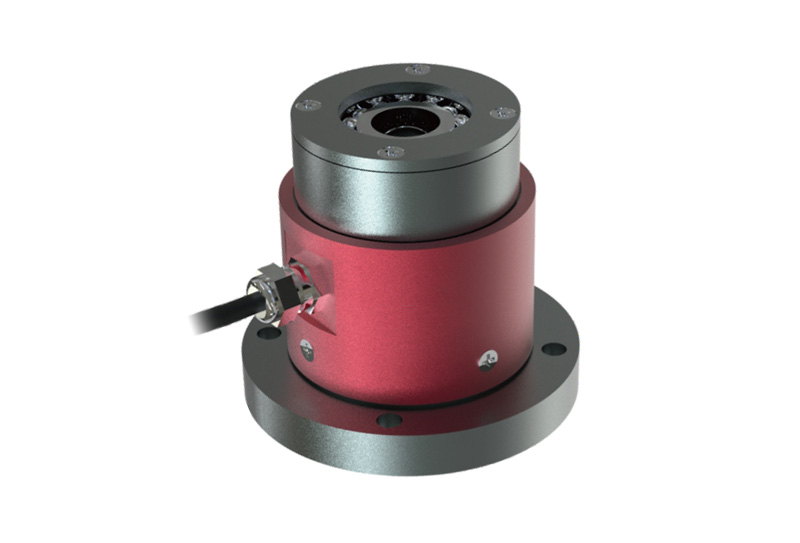

テンションロードセル
VXLC-TL10 series
50N～1000N
- 取り付けが簡単な自動シャフトアライメント機構を内蔵
シャフトの位置ずれ補正が可能 - 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 確実な設置で、長期にわたる信頼性を実現
- コンパクト設計で省スペース化が可能
- 標準（ボルトオン）、フランジの取り付け選択が可能
VXLC-TL10シリーズは、ローラシャフトの両端に取り付けるタイプのテンションロードセルで、正確なテンション値の計測が可能です。また、取り付け誤差を補正するシャフトアライメント機構を内蔵し、測定誤差を回避できます。取り付け方法は標準（ボルトオン）とフランジ式の2種類からお選びいただけます。歪み式ゲージを採用し、コンパクトで、入力値に対して誤差が小さい特徴があり、信号が正確で安定しています。本製品は温度検証を行い、性能を保証しています。
仕様
| 定格出力 | 1.5±10%mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ±0.3%F.S. |
| 繰り返し性 | ±0.15%F.S. |
| 出力の温度影響 | 0.02%F.S./℃ |
| 零点の温度影響 | 0.02%F.S./℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5～10V（DC） |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容過負荷 | 200%F.S. |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP54 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A1 | A2 | B | C | D | E | F | G | H | J | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VXLC-TL10-50N-BZ-6 | 50N | 約2.02µm/N | - | 64 | 66 | 17 | 56 | 12 | 30 | 50 | 45 | 40 | 約580kg | |
| VXLC-TL10-150N-BZ-6 | 150N | 約0.69µm/N | ||||||||||||
| VXLC-TL10-250N-BZ-6 | 250N | 約0.43µm/N | ||||||||||||
| VXLC-TL10-500N-BZ-6 | 500N | 約0.25µm/N | ||||||||||||
| VXLC-TL10-750N-BZ-6 | 750N | 約0.19µm/N | 80 | 70 | 25 | 70 | 15 | 47 | 60 | 60 | 52 | 約880kg | ||
| VXLC-TL10-1000N-BZ-6 | 1000N | 約0.15µm/N | ||||||||||||
| VXLC-TL10-50N-FL-6 | 50N | 約2.02µm/N | 88 | - | 78 | 17 | 56 | 12 | 64 | 50 | 75 | 40 | 約780kg | |
| VXLC-TL10-150N-FL-6 | 150N | 約0.69µm/N | ||||||||||||
| VXLC-TL10-250N-FL-6 | 250N | 約0.43µm/N | ||||||||||||
| VXLC-TL10-500N-FL-6 | 500N | 約0.25µm/N | ||||||||||||
| VXLC-TL10-750N-FL-6 | 750N | 約0.19µm/N | 120 | 82 | 25 | 70 | 15 | 80 | 60 | 104 | 52 | 約1250kg | ||
| VXLC-TL10-1000N-FL-6 | 1000N | 約0.15µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付け方法
取り付け方法は以下の通りです。
取り付けの注意事項
ベアリング、ステップに対して片側のシャフトは固定で、他方のシャフトは左右可動です。シャフトと防塵オイルシールの摩擦が発生しないように取り付け、必要に応じて防塵オイルシールを外すこともご検討ください。ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
コネクタの位置
荷重計算
