NEW
※現在、発売延期(保留)中です。

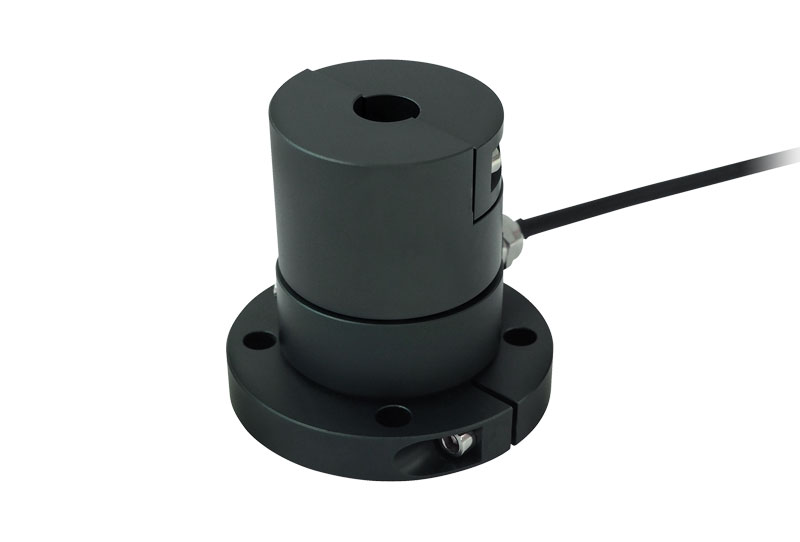

テンションロードセル
VXLC-TL08 series
50N～500N
- コンパクト設計で省スペース化が可能
- 自動シャフトアライメント機構を内蔵
シャフトの位置ずれ補正が可能 - 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 確実な設置で、長期にわたる信頼性を実現
- 標準（ボルトオン）、フランジの取り付け選択が可能
VXLC-TL08シリーズは、ローラシャフトの両端に取り付けるタイプのテンションロードセルで、正確なテンション値の計測が可能です。取り付け部は標準（ボルトオン）とフランジ式の2種類の取り付け方法があり、標準タイプは装置接続部の外径が小さいため、設置スペースを最小限にすることができます。歪み式ゲージを採用し、コンパクトで、入力値に対して誤差が小さい特徴があり、信号が正確で安定しています。本製品は温度検証を行い、性能を保証しています。
仕様
| 定格出力 | 1.5～2.0mV/V |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.5%F.S. |
| 繰り返し性 | ≦±0.2%F.S. |
| 零点の温度影響 | 0.2%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 入力抵抗 | 400±50Ω |
| 出力抵抗 | 350±10Ω |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 許容過負荷 | 150%F.S. |
| 限界過負荷 | 200%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VXLC-TL08-50N-FL-12 | 50N | 約3.26µm/N | 約605g | |
| VXLC-TL08-150N-FL-12 | 150N | 約1.18µm/N | ||
| VXLC-TL08-250N-FL-12 | 250N | 約0.7µm/N | ||
| VXLC-TL08-500N-FL-12 | 500N | 約0.36µm/N | ||
| VXLC-TL08-50N-BZ-12 | 50N | 約3.26µm/N | 約500g | |
| VXLC-TL08-150N-BZ-12 | 150N | 約1.18µm/N | ||
| VXLC-TL08-250N-BZ-12 | 250N | 約0.7µm/N | ||
| VXLC-TL08-500N-BZ-12 | 500N | 約0.36µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付け方法
取り付け方法は以下の通りです。
注：ローラ重量は、ロードセル定格容量フルスケールの50%以下で使用してください。
コネクタの位置
荷重計算
