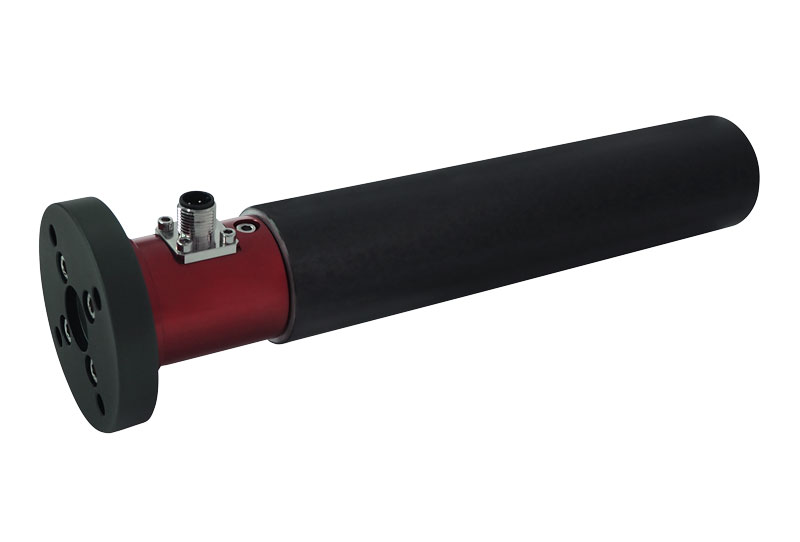

テンションロードセル（カンチレバータイプ）
VXLC-TL07 series
25N～500N

VXLC-TL07
テンションロードセル用アンプはこちら
  • 計測用ローラ付きで、取り付けがさらに簡単
  • ロールtoロールのどの位置にあっても、計測が可能
  • 1000％過負荷保護機構（オプション）
  • 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
  • ワークに影響しない特殊表面処理ローラを採用

VXLC-TL07シリーズは、カンチレバー（片持ち）ローラ搭載機専用に設計されています。テンションローラを取り付ける必要がなく、高精度に装置へ水平/垂直に取り付けが可能です。紙、ラベル、テープ、電池シート、高性能フィルムなど、比較的ワーク幅の狭い製造工程でテンション計測と制御に使用可能で、検出信号はロール to ロール上の位置に影響されません。抵抗歪みゲージの使用により、広い温度範囲で動作が保証されています。

仕様

定格出力 1.0mV/V±10%F.S.
零バランス ±2%F.S.
非直線性 ≦±0.5%F.S.
繰り返し性 ≦±0.1%F.S.
零点の温度影響 0.2%F.S./10℃
絶縁抵抗 ≧2000MΩ/100VDC
推奨印加電圧 5V～10V(DC)
温度補償範囲 -10～40℃(結露、氷結不可)
許容温度範囲 -20～80℃(結露、氷結不可)
限界過負荷 300%F.S.（オプション：1000%F.S.）
保護構造 IP65
ケーブル φ5mm 長さ5m

型式の選択

選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-A-25N-35-100 25N 約3.04µm/N 70 20 12 35 52.5 6.5 - 100 約956g
  VXLC-TL07-A-50N-35-100 50N 約1.46µm/N
  VXLC-TL07-A-100N-35-100 100N 約0.6µm/N
  VXLC-TL07-A-25N-35-150 25N 約3.2µm/N 70 20 12 35 52.5 6.5 - 150 約1114g
  VXLC-TL07-A-50N-35-150 50N 約1.62µm/N
  VXLC-TL07-A-100N-35-150 100N 約0.72µm/N
  VXLC-TL07-A-25N-35-200 25N 約3.52µm/N 70 20 12 35 52.5 6.5 - 200 約1263g
  VXLC-TL07-A-50N-35-200 50N 約1.94µm/N
  VXLC-TL07-A-100N-35-200 100N 約1.06µm/N
  VXLC-TL07-A-25N-35-250 25N 約4.12µm/N 70 20 12 35 52.5 6.5 - 250 約1412g
  VXLC-TL07-A-50N-35-250 50N 約2.54µm/N
  VXLC-TL07-A-100N-35-250 100N 約1.65µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-A-100N-50-200 100N 約0.46µm/N 70 20 12 50 52.5 6.5 - 200 約2593g
  VXLC-TL07-A-200N-50-200 200N 約0.33µm/N
  VXLC-TL07-A-300N-50-200 300N 約0.27µm/N
  VXLC-TL07-A-500N-50-200 500N 約0.24µm/N
  VXLC-TL07-A-100N-50-250 100N 約0.62µm/N 70 20 12 50 52.5 6.5 - 250 約2925g
  VXLC-TL07-A-200N-50-250 200N 約0.48µm/N
  VXLC-TL07-A-300N-50-250 300N 約0.43µm/N
  VXLC-TL07-A-500N-50-250 500N 約0.39µm/N
  VXLC-TL07-A-100N-50-300 100N 約0.86µm/N 70 20 12 50 52.5 6.5 - 300 約3257g
  VXLC-TL07-A-200N-50-300 200N 約0.72µm/N
  VXLC-TL07-A-300N-50-300 300N 約0.67µm/N
  VXLC-TL07-A-500N-50-300 500N 約0.63µm/N
  VXLC-TL07-A-100N-50-350 100N 約1.19µm/N 70 20 12 50 52.5 6.5 - 350 約3589g
  VXLC-TL07-A-200N-50-350 200N 約1.05µm/N
  VXLC-TL07-A-300N-50-350 300N 約1µm/N
  VXLC-TL07-A-500N-50-350 500N 約0.97µm/N
  VXLC-TL07-A-100N-50-400 100N 約1.64µm/N 70 20 12 50 52.5 6.5 - 400 約3921g
  VXLC-TL07-A-200N-50-400 200N 約1.5µm/N
  VXLC-TL07-A-300N-50-400 300N 約1.45µm/N
  VXLC-TL07-A-500N-50-400 500N 約1.41µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-A-100N-75-300 100N 約0.91µm/N 108 30 20 75 86 11 - 300 約8884g
  VXLC-TL07-A-200N-75-300 200N 約0.48µm/N
  VXLC-TL07-A-300N-75-300 300N 約0.32µm/N
  VXLC-TL07-A-500N-75-300 500N 約0.22µm/N
  VXLC-TL07-A-100N-75-350 100N 約0.97µm/N 108 30 20 75 86 11 - 350 約9579g
  VXLC-TL07-A-200N-75-350 200N 約0.54µm/N
  VXLC-TL07-A-300N-75-350 300N 約0.38µm/N
  VXLC-TL07-A-500N-75-350 500N 約0.28µm/N
  VXLC-TL07-A-100N-75-400 100N 約1.04µm/N 108 30 20 75 86 11 - 400 約10274g
  VXLC-TL07-A-200N-75-400 200N 約0.61µm/N
  VXLC-TL07-A-300N-75-400 300N 約0.45µm/N
  VXLC-TL07-A-500N-75-400 500N 約0.36µm/N
  VXLC-TL07-A-100N-75-450 100N 約1.15µm/N 108 30 20 75 86 11 - 450 約10969g
  VXLC-TL07-A-200N-75-450 200N 約0.72µm/N
  VXLC-TL07-A-300N-75-450 300N 約0.56µm/N
  VXLC-TL07-A-500N-75-450 500N 約0.46µm/N
  VXLC-TL07-A-100N-75-500 100N 約1.28µm/N 108 30 20 75 86 11 - 500 約11664g
  VXLC-TL07-A-200N-75-500 200N 約0.85µm/N
  VXLC-TL07-A-300N-75-500 300N 約0.69µm/N
  VXLC-TL07-A-500N-75-500 500N 約0.6µm/N
  VXLC-TL07-A-100N-75-550 100N 約1.45µm/N 108 30 20 75 86 11 - 550 約12359g
  VXLC-TL07-A-200N-75-550 200N 約1.02µm/N
  VXLC-TL07-A-300N-75-550 300N 約0.86µm/N
  VXLC-TL07-A-500N-75-550 500N 約0.76µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-B-25N-35-100 25N 約3.04µm/N 41 20 - 35 32 - M5深10 100 約824g
  VXLC-TL07-B-50N-35-100 50N 約1.46µm/N
  VXLC-TL07-B-100N-35-100 100N 約0.6µm/N
  VXLC-TL07-B-25N-35-150 25N 約3.2µm/N 41 20 - 35 32 - M5深10 150 約982g
  VXLC-TL07-B-50N-35-150 50N 約1.62µm/N
  VXLC-TL07-B-100N-35-150 100N 約0.72µm/N
  VXLC-TL07-B-25N-35-200 25N 約3.52µm/N 41 20 - 35 32 - M5深10 200 約1131g
  VXLC-TL07-B-50N-35-200 50N 約1.94µm/N
  VXLC-TL07-B-100N-35-200 100N 約1.06µm/N
  VXLC-TL07-B-25N-35-250 25N 約4.12µm/N 41 20 - 35 32 - M5深10 250 約1280g
  VXLC-TL07-B-50N-35-250 50N 約2.54µm/N
  VXLC-TL07-B-100N-35-250 100N 約1.65µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-B-100N-50-200 100N 約0.46µm/N 41 20 - 50 32 - M5深10 200 約2243g
  VXLC-TL07-B-200N-50-200 200N 約0.33µm/N
  VXLC-TL07-B-300N-50-200 300N 約0.27µm/N
  VXLC-TL07-B-500N-50-200 500N 約0.24µm/N
  VXLC-TL07-B-100N-50-250 100N 約0.62µm/N 41 20 - 50 32 - M5深10 250 約2575g
  VXLC-TL07-B-200N-50-250 200N 約0.48µm/N
  VXLC-TL07-B-300N-50-250 300N 約0.43µm/N
  VXLC-TL07-B-500N-50-250 500N 約0.39µm/N
  VXLC-TL07-B-100N-50-300 100N 約0.86µm/N 41 20 - 50 32 - M5深10 300 約2907g
  VXLC-TL07-B-200N-50-300 200N 約0.72µm/N
  VXLC-TL07-B-300N-50-300 300N 約0.67µm/N
  VXLC-TL07-B-500N-50-300 500N 約0.63µm/N
  VXLC-TL07-B-100N-50-350 100N 約1.19µm/N 41 20 - 50 32 - M5深10 350 約3239g
  VXLC-TL07-B-200N-50-350 200N 約1.05µm/N
  VXLC-TL07-B-300N-50-350 300N 約1µm/N
  VXLC-TL07-B-500N-50-350 500N 約0.97µm/N
  VXLC-TL07-B-100N-50-400 100N 約1.64µm/N 41 20 - 50 32 - M5深10 400 約3571g
  VXLC-TL07-B-200N-50-400 200N 約1.5µm/N
  VXLC-TL07-B-300N-50-400 300N 約1.45µm/N
  VXLC-TL07-B-500N-50-400 500N 約1.41µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  VXLC-TL07-B-100N-75-300 100N 約0.91µm/N 64 30 - 75 45 - M6深11 300 約7491g
  VXLC-TL07-B-200N-75-300 200N 約0.48µm/N
  VXLC-TL07-B-300N-75-300 300N 約0.32µm/N
  VXLC-TL07-B-500N-75-300 500N 約0.22µm/N
  VXLC-TL07-B-100N-75-350 100N 約0.97µm/N 64 30 - 75 45 - M6深11 350 約8186g
  VXLC-TL07-B-200N-75-350 200N 約0.54µm/N
  VXLC-TL07-B-300N-75-350 300N 約0.38µm/N
  VXLC-TL07-B-500N-75-350 500N 約0.28µm/N
  VXLC-TL07-B-100N-75-400 100N 約1.04µm/N 64 30 - 75 45 - M6深11 400 約8881g
  VXLC-TL07-B-200N-75-400 200N 約0.61µm/N
  VXLC-TL07-B-300N-75-400 300N 約0.45µm/N
  VXLC-TL07-B-500N-75-400 500N 約0.36µm/N
  VXLC-TL07-B-100N-75-450 100N 約1.15µm/N 64 30 - 75 45 - M6深11 450 約9576g
  VXLC-TL07-B-200N-75-450 200N 約0.72µm/N
  VXLC-TL07-B-300N-75-450 300N 約0.56µm/N
  VXLC-TL07-B-500N-75-450 500N 約0.46µm/N
  VXLC-TL07-B-100N-75-500 100N 約1.28µm/N 64 30 - 75 45 - M6深11 500 約10271g
  VXLC-TL07-B-200N-75-500 200N 約0.85µm/N
  VXLC-TL07-B-300N-75-500 300N 約0.69µm/N
  VXLC-TL07-B-500N-75-500 500N 約0.6µm/N
  VXLC-TL07-B-100N-75-550 100N 約1.45µm/N 64 30 - 75 45 - M6深11 550 約10966g
  VXLC-TL07-B-200N-75-550 200N 約1.02µm/N
  VXLC-TL07-B-300N-75-550 300N 約0.86µm/N
  VXLC-TL07-B-500N-75-550 500N 約0.76µm/N
選択 型式 定格容量 定格変位量 φA φB C φD φE φF φG L 質量
  • ※ケーブル込みの質量です。

外形寸法（単位：mm）

外形寸法図
