NEW

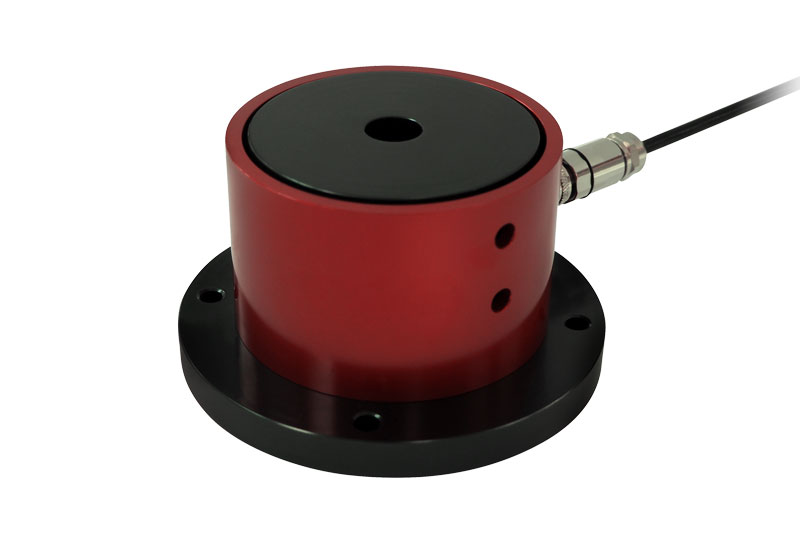

テンションロードセル（カンチレバータイプ）
VXLC-TL05 series
25N～500N
- 取り付けが簡単
- ロールtoロールのどの位置にあっても、精密計測が可能
- 低いテンション値でも正確な計測が可能
- 1000％過負荷保護機構（オプション）
- 温度ドリフトが小さく、非直線性・繰り返し性 共に良好
- 省スペース化を実現するコンパクト設計
VXLC-TL05シリーズは、カンチレバー（片持ち）ローラシャフトのために設計されたテンションロードセルです。ローラシャフトに接合することで、ひとつのユニットのように使用でき、後付けのセンサ・ロードセルを意識させないスマートな形状でテンション値を計測します。紙、ラベル、テープ、電池シート、高性能フィルムなど、比較的ワーク幅の狭い製造工程でテンション計測と制御に使用可能で、検出信号はロール to ロール上の位置に影響されません。
仕様
| 定格出力 | 1.0mV/V±10%F.S. |
|---|---|
| 零バランス | ±2%F.S. |
| 非直線性 | ≦±0.2%F.S. |
| 繰り返し性 | ≦±0.1%F.S. |
| 零点の温度影響 | 0.2%F.S./10℃ |
| 絶縁抵抗 | ≧2000MΩ/100VDC |
| 推奨印加電圧 | 5V～10V(DC) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～80℃(結露、氷結不可) |
| 限界過負荷 | 300%F.S.（オプション：1000%F.S.） |
| 保護構造 | IP65 |
| ケーブル | φ5mm 長さ5m |
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | φD | 質量 |
|---|---|---|---|---|---|
| VXLC-TL05-B-25N-15 | 25N | 約3.56µm/N | 15 | 約1146kg | |
| VXLC-TL05-B-50N-15 | 50N | 約1.5µm/N | |||
| VXLC-TL05-B-100N-25 | 100N | 約1.09µm/N | 25 | 約1089kg | |
| VXLC-TL05-B-150N-25 | 150N | 約0.66µm/N | |||
| VXLC-TL05-B-250N-25 | 250N | 約0.39µm/N | |||
| VXLC-TL05-B-500N-25 | 500N | 約0.22µm/N |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）
取り付け方法
取り付け方法は以下の通りです。
注：ローラシャフトのアセンブリをロードセルに圧入して使用します。
ローラシャフトがハウジングや装置パネルに干渉しないようにご注意ください。
ロードセルとシャフトの間に装置パネルがある場合、貫通穴の直径はシャフト径より1.5mm以上としてください。
ローラの水平を保つため、取付ネジはしっかりと締め付けてください。
荷重計算
ロードセル
