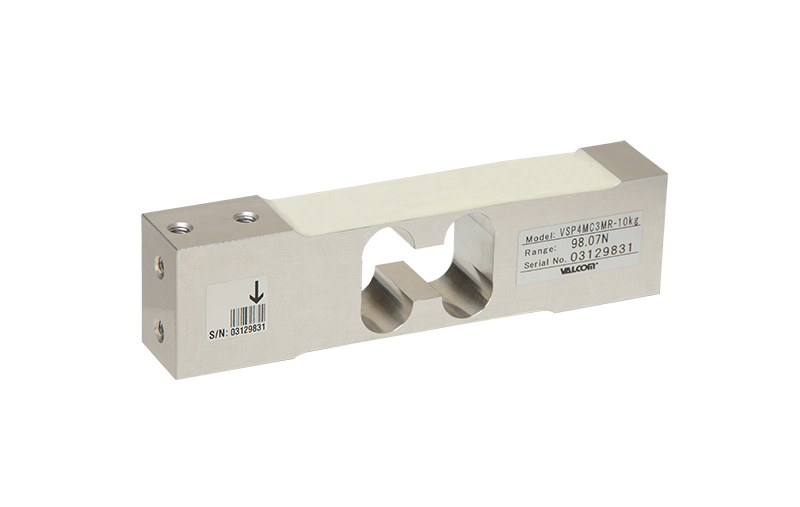

シングルポイントタイプロードセル
VSP4MC3MR series
1kg～200kg
- 高精度
- 小型
- 優れた耐環境性
- 広い計量範囲
仕様
| 定格出力 | 定格容量1kg：1.8+0.27-0.18mV/V 定格容量3～200kg：2.0mV/V±0.2mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | ±0±0.1mV/V |
| 出力の温度影響 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -10～50℃(結露、氷結不可) |
| 保存温度範囲 | -25～70℃(結露、氷結不可) |
| 入力抵抗 | 300～500Ω |
| 出力抵抗 | 300～500Ω |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 15V |
| 絶縁抵抗 | 2GΩ以上(DC100V) |
| 保護構造 | IP67 相当(注1) |
| ケーブル | φ5.4-6芯シールドケーブル 3m |
- 最小荷重の出力の戻り:±0.0166%R.C. 偏心誤差±0.0233%R.C.
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 最小検定目量 | 零点の温度影響 | 最大積載面 |
|---|---|---|---|---|---|
| VSP4MC3MR-1kg | 1kg(9.807N) | 0.1g(0.00098N) | ±0.0140%R.C./10℃ | 300×300mm | |
| VSP4MC3MR-3kg | 3kg(29.42N) | 0.2g(0.00196N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-5kg | 5kg(49.03N) | 0.5g(0.00490N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-7kg | 7kg(68.65N) | 0.5g(0.00490N) | ±0.0100%R.C./10℃ | ||
| VSP4MC3MR-10kg | 10kg(98.07N) | 1g(0.00981N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-15kg | 15kg(147.1N) | 1g(0.00981N) | ±0.0093%R.C./10℃ | 450×450mm | |
| VSP4MC3MR-20kg | 20kg(196.1N) | 2g(0.01961N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-30kg | 30kg(294.2N) | 2g(0.01961N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-50kg | 50kg(490.3N) | 5g(0.04903N) | ±0.0140%R.C./10℃ | 600×600mm | |
| VSP4MC3MR-75kg | 75kg(735.5N) | 5g(0.04903N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-100kg | 100kg(980.7N) | 10g(0.09807N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-150kg | 150kg(1.471kN) | 10g(0.09807N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-200kg | 200kg(1.961kN) | 20g(0.19613N) | ±0.0140%R.C./10℃ |
- ※ケーブル込みの質量です。

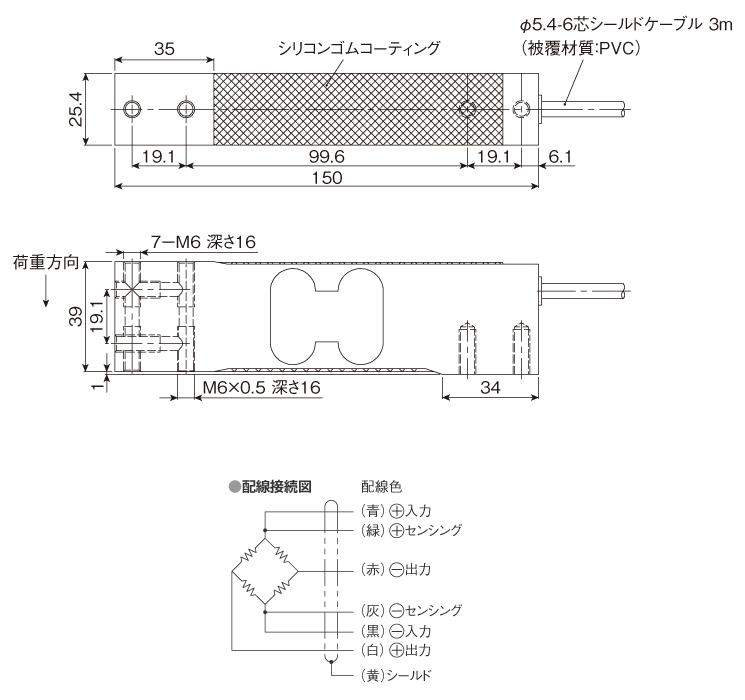

外形寸法（単位：mm）
ロードセル
