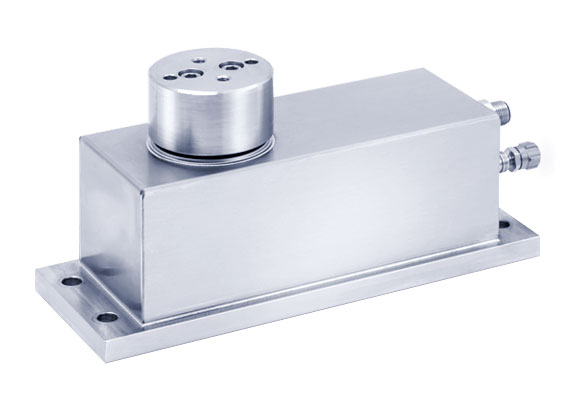

高耐荷重シングルポイントタイプロードセル
VPW28PHC3 series
5kg～75kg
- 非常に高い過負荷限界(破壊荷重1000%、メカニカルストッパー付)
- 優れた耐環境性
- 横荷重/曲げ応力に非常に強い
仕様
| 定格出力 | 1.7mV/V±0.2mV/V(5kg) 2.0mV/V±0.2mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | -0.200～0.200mV/V |
| 零点の温度影響 | ±0.0140%R.C./10℃(5kg,10kg,20kg,50kg) ±0.0233%R.C./10℃(30kg) ±0.0186%R.C./10℃(75kg) |
| 出力の温度影響 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 許容過負荷 | 150%R.C.(中心から最大100mm離れた位置) |
| 許容横荷重 | 300%R.C. |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 動作温度範囲 | -10～50℃(結露、氷結不可) |
| 入力抵抗 | 300～500Ω |
| 出力抵抗 | 300～500Ω |
| 基準印加電圧 | 5V |
| 公称印加電圧範囲 | 1～12V |
| 絶縁抵抗 | 2GΩ以上(DC100V) |
| 保護構造 | IP66 相当(注1) |
| 付属ケーブル | M12プラグコネクタ付ケーブル(8芯、0.25mm²、5m) |
- 最小荷重の出力の戻り：±0.0166%R.C
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 最大積載面 | 限界過負荷 | 定格変位量 | 質量 |
|---|---|---|---|---|---|---|
| VPW28PHC3-5kg | 5kg(49.03N) | 400×400mm | 1000%R.C. | 約0.15mm | 約3kg | |
| VPW28PHC3-10kg | 10kg(98.07N) | |||||
| VPW28PHC3-20kg | 20kg(196.1N) | |||||
| VPW28PHC3-30kg | 30kg(294.1N) | 600×500mm | ||||
| VPW28PHC3-50kg | 50kg(490.3N) | |||||
| VPW28PHC3-75kg | 75kg(735.5N) |
- ※ケーブル込みの質量です。

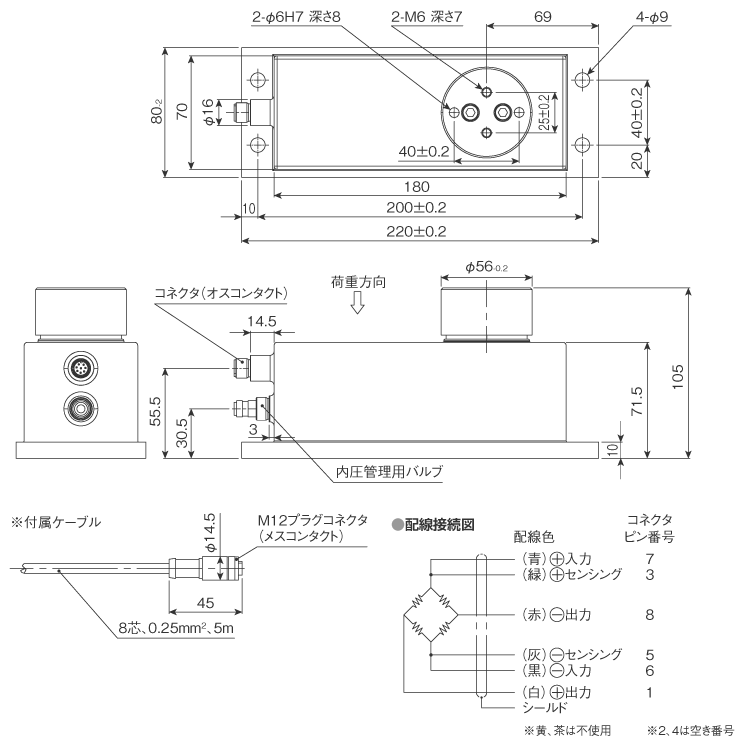

外形寸法（単位：mm）
ロードセル
