受注生産品

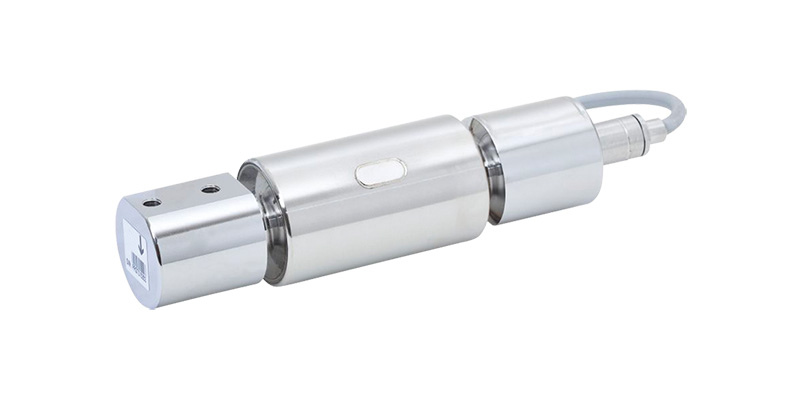

シングルポイントタイプロードセル
VPW25C3
10kg、20kg
- 過負荷保護機構(限界過負荷1000%)
- オールステンレス製
- 徹底的にエッジ、凹みを排除したクリーン設計
- 完全密閉溶接構造 保護等級IP68、IP69Kを有し過酷な洗浄環境もクリア
仕様
| 定格出力 | 2.0±0.2mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零点の温度影響 | ±0.0140%R.C.／10℃ |
| 出力の温度影響 | -10～20℃:±0.0117%R.C.／10℃ 20～40℃:±0.0175%R.C.／10℃ |
| 実働荷重過負荷 | 150%R.C.(中心から最大120mm離れた位置) |
| 限界過負荷 | 1000%R.C.(中心から20mm離れた位置) |
| 破壊荷重 | 1500%R.C.以下 |
| 許容動荷重 | 70%R.C.(中心から最大50mm離れた位置) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～50℃(結露、氷結不可) |
| 入力抵抗 | 380±15Ω |
| 出力抵抗 | 360±15Ω |
| 推奨印加電圧 | 5V以下 |
| 印加電圧範囲 | 1～12V(最大15V) |
| 絶縁抵抗 | 1GΩ以下(DC100V) |
| 保護構造 | IP68(付加試験条件:水深1mの水槽中に100時間浸水) IP69K(高圧洗浄可) |
| ケーブル | φ5.4-6芯シールドケーブル 3m 先端圧着端子付 |
- クリープ30分:0.017%R.C.
- (注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 最大積載面 | 質量 |
|---|---|---|---|---|---|
| VPW25C3/10kg | 98.07N | 0.18mm | 400×400mm | 約0.8kg | |
| VPW25C3/20kg | 196.14N | 0.18mm | 400×400mm | 約0.8kg |
- ※ケーブル込みの質量です。

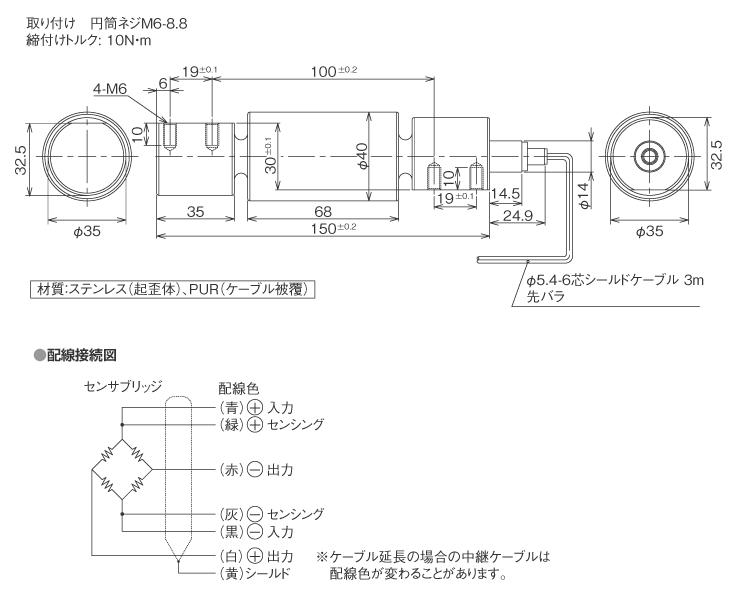

外形寸法（単位：mm）
ロードセル
