受注生産品

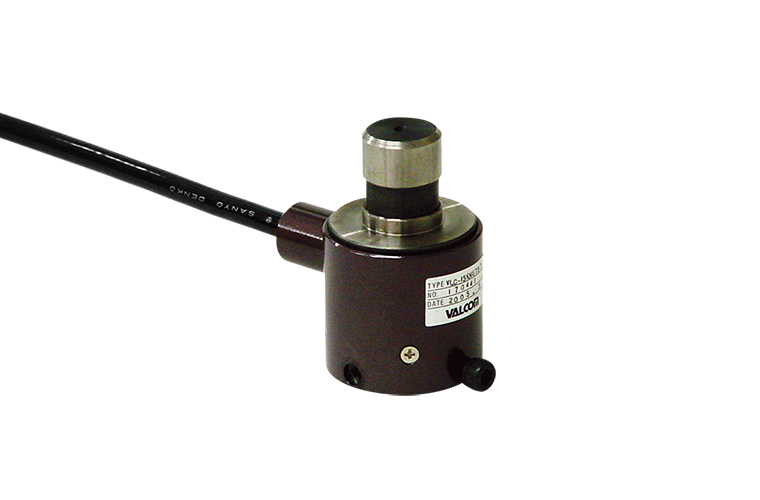

ハンドプレス用小型ロードセル
VLC-G787 series
各種定格容量ご相談ください
- 耐屈曲ケーブル標準型
各ハンドプレスメーカー様の取付寸法に合わせて1個から製作可能
仕様
| 定格出力 | 1mV/V±10% |
|---|---|
| 非直線性 | ±3%R.C. |
| ヒステリシス | ±3%R.C. |
| 繰り返し性 | ±3%R.C. |
| 零バランス | ±5%R.O. |
| 零点の温度影響 | ±0.1%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 120%R.C. |
| 温度補償範囲 | -5～60℃(結露、氷結不可) |
| 許容温度範囲 | -10～70℃(結露、氷結不可) |
| 入力抵抗 | 350Ω±2% |
| 出力抵抗 | 350Ω±2% |
| 推奨印加電圧 | 8V以下 |
| 許容印加電圧 | 12V |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 保護構造 | IP50 相当(注1) |
| ケーブル | φ8mm 4芯シールドケーブル(CESV-B)3m |
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-10KNG787 | 10kN | 約0.02mm | 約560g | |
| VLC-15KNG787 | 15kN | 約565g | ||
| VLC-20KNG787 | 20kN | 約570g | ||
| VLC-30KNG787 | 30kN | 約585g | ||
| VLC-50KNG787 | 50kN | 約610g |
- ※ケーブル込みの質量です。

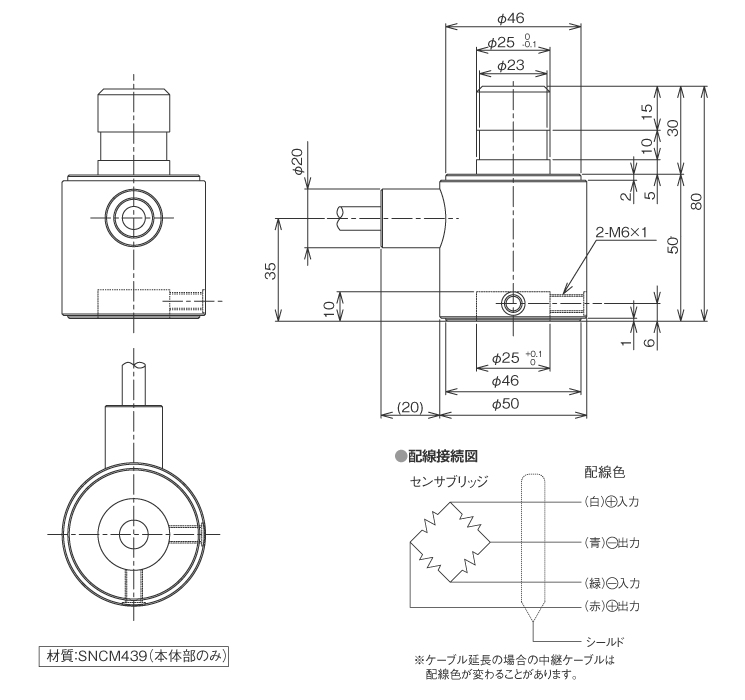

外形寸法（単位：mm）
ロードセル
