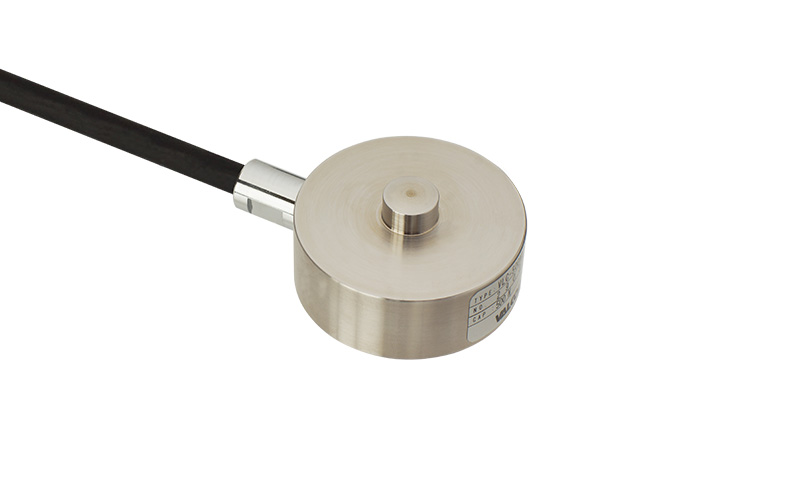

ロードボタンタイプロードセル
VLC-E344 series
500N～20kN
- 圧入やプレスの荷重変化測定に最適
- ロボットケーブル5m標準
仕様
| 定格出力 | 1.995～2.005mV/V |
|---|---|
| 非直線性 | ±0.15%R.C. |
| ヒステリシス | ±0.1%R.C. |
| 繰り返し性 | ±0.05%R.C. |
| 零バランス | -0.060～0.060mV/V |
| 零点の温度影響 | ±0.05%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容温度範囲 | -15～80℃(結露、氷結不可) |
| 入力抵抗 | 350Ω±2% |
| 出力抵抗 | 350Ω±2% |
| 推奨印加電圧 | 1～10V |
| 最大印加電圧 | 15V |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 保護構造 | IP64 相当(本体部のみ)(注1) |
| ケーブル | φ6mm 4芯シールドロボット ケーブル(KDF-SB)5m直結 |
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-500NE344 | 500N | 約0.15mm | 約550g | |
| VLC-1KNE344 | 1kN | 約0.10mm | ||
| VLC-2KNE344 | 2kN | |||
| VLC-5KNE344 | 5kN | |||
| VLC-10KNE344 | 10kN | 約0.07mm | ||
| VLC-20KNE344 | 20kN |
- ※ケーブル込みの質量です。

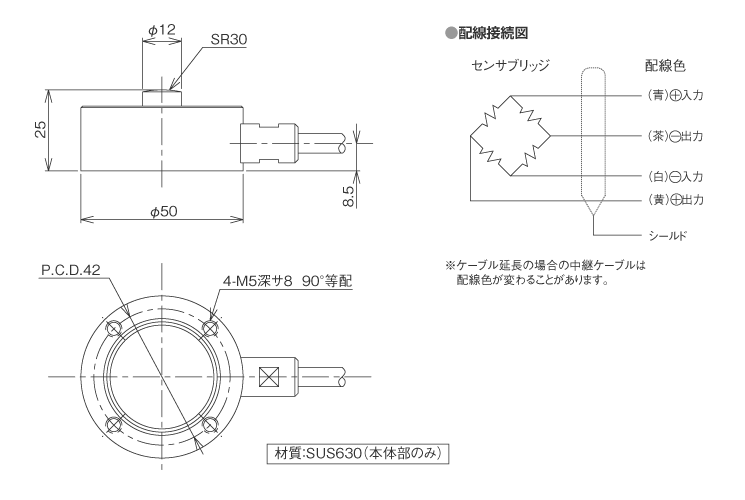

外形寸法（単位：mm）
ロードセル
