受注生産品

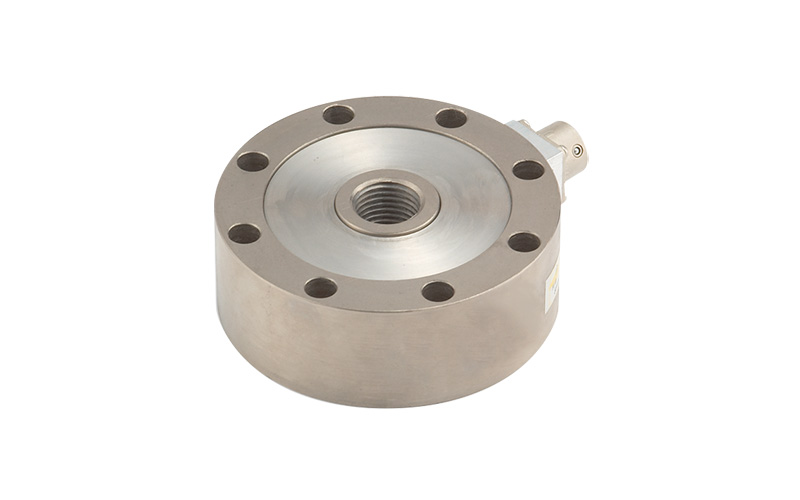

シェアウェブタイプロードセル
VLC-020/021 series
10kN～200kN
- 小型・薄型
- ロボットケーブル5m標準
仕様
| 定格出力 | 1.980～2.020mV/V |
|---|---|
| 非直線性 | ±0.1%R.C. |
| ヒステリシス | ±0.1%R.C. |
| 繰り返し性 | ±0.05%R.C. |
| 零バランス | -0.020～0.020mV/V |
| 零点の温度影響 | ±0.05%R.C./10℃ |
| 出力の温度影響 | ±0.05%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～60℃ |
| 許容温度範囲 | -10～60℃ |
| 入力抵抗 | 700Ω±10Ω |
| 出力抵抗 | 700Ω±10Ω |
| 推奨印加電圧 | 5V |
| 最大印加電圧 | 10V |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 保護構造 | IP64 相当 溶接密閉構造(注1) |
| ケーブル | φ5mm 4芯シールドロボットケーブル 5m |
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | φA | φB | φC | M(ネジ) | φE | φF | H | (I) | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-10KN-020 | 10kN | 約0.03mm | 80 | 52 | 20 | M12×1.75 | 62 | 7 | 30 | 17 | 約1kg | |
| VLC-20KN-020 | 20kN | 110 | 70 | 34 | M18×1.5 | 85 | 9 | 40 | 12 | 約2.7kg | ||
| VLC-50KN-021 | 50kN | 約0.04mm | 130 | 77 | 40 | M24×1.5 | 95 | 13 | 50 | - | 約4.3kg | |
| VLC-100KN-021 | 100kN | 約0.06mm | 160 | 100 | 60 | M36×2 | 125 | 17 | 60 | - | 約7.5kg | |
| VLC-200KN-021 | 200kN | 約0.07mm | 230 | 136 | 90 | M50×2 | 180 | 22 | 70 | - | 約20kg |
- ※ケーブル込みの質量です。

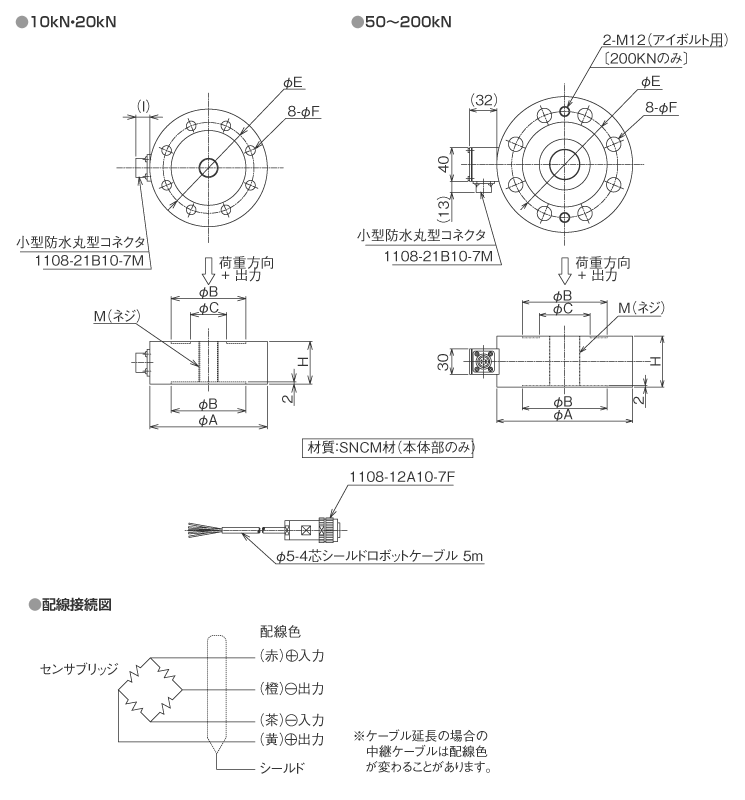

外形寸法（単位：mm）
ロードセル
