生産終了 (弊社営業担当者迄お問合せください)


φ104高接点容量丸型デジタル圧力計
VSC series
0.5MPa~100MPa

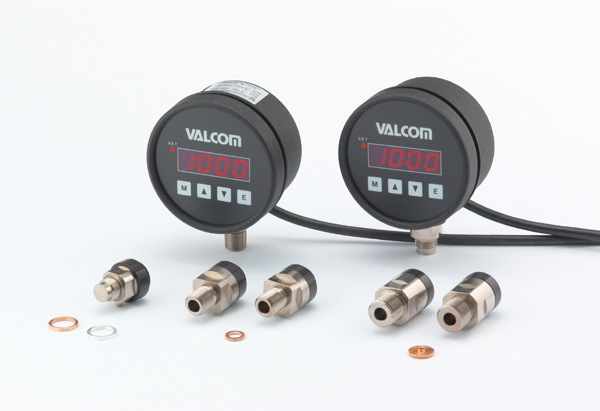

※仕様により写真と若干形状が異なる場合があります。

  • 業界初「大容量メカニカルリレー接点出力」を採用
  • 本体の奥行きをおさえた薄型設計
  • マイコン搭載の多機能タイプ
  • AC90~240Vのフリー電源
  • 自動DZ機能
測定媒体 エアー・ガス・水・油等15-5PH(析出硬化系ステンレス鋼)を腐食させない媒体
測定種類 正圧の測定が可能
測定範囲 中高圧100MPaまで測定できる圧力センサの各シリーズをご用意(圧力センサ部は左写真をご参照ください)

仕様

表示 1000 赤色LED(文字高14.2mm)
計測レンジ 下記型式選択のセンサ定格容量による
表示レンジ 下記型式選択の表示(校正)レンジによる
(ただし、VPRF[1MPa]のみ900digit以内)
表示精度 ±0.1%F.S.±1digit(at 23±5℃)※総合精度はセンサ仕様による
サンプリング速度 1~500回/秒(変更可能)
比較設定出力 出力点数 1点(設定値は任意設定可能)
比較条件 比較論理[Hi/Low/H.INV/L.INV]から選択(変更可能)
比較設定範囲 -1999~1999
応差設定範囲 0~999
比較周期 サンプリング速度による
接点定格 メカニカルリレー出力 AC250V/8A(抵抗負荷)
使用温度範囲 0~50℃(氷結不可)
使用湿度範囲 35~85%RH(結露不可)
電源[消費電力] AC90~240V(フリー)[6VA以下]
諸機能 ゼロシフト機能、トラッキングゼロ機能、
自動DZ機能、オーバーレンジ警告(計測限界で点滅)など
材質 ボディ・リングカバー:アルミダイキャスト
フロントパネル:アルミニウム材
(表面シート:ポリエステルフィルム)
入出力ケーブル VCTF-4×0.75mm²、1m直出し(先端バラ)
質量 約500g(ケーブル含まず)
付属品 取扱説明書1部(和文または英文をご指定ください)
試験成績書1部(※1)

型式の選択

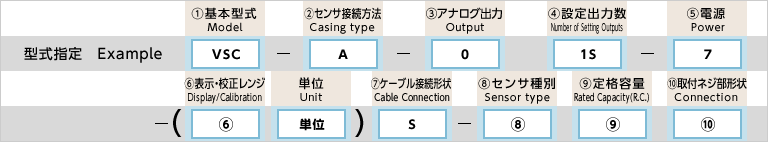

型式指定例

型式選択 チェック 型式 仕様
1.基本型式 VSC φ104 大容量メカニカルリレー搭載 丸形デジタル圧力計
2.センサ接続方法 A センサ下付き直結
3.アナログ出力 0 なし
4.設定出力数 1S 1点メカニカルリレーa接点出力(AC250V/8A 抵抗負荷)
5.電源   7 AC90~240V(フリー)
6.表示・校正レンジ     校正レンジは定格容量の50%以上でご指定ください
圧力センサの選択一覧表をご参照いただきご指定ください
7.ケーブル接続形状 S ケーブル直出し1m
8.センサ種別   T VPRT または VPRTF 詳しくは圧力センサの選択一覧表をご覧ください
  Q VPRQ または VPRQF
  F VPRF
9.定格容量   001MPG 1MPa
  002MPG 2MPa
  005MPG 5MPa
  010MPG 10MPa
  020MPG 20MPa
  035MPG 35MPa ※センサQタイプのみ
  050MPG 50MPa
  100MPG 100MPa ※センサT・Qタイプのみ
10.取付ネジ部形状
※センサにより選択できる
形状が異なります
  R3 R3/8(対象機種:VPRT/VPRQ)
  G3 G3/8(対象機種:VPRTF/VPRQF/VPRF)
  R4 R1/2(対象機種:VPRT-100MP)
  G4 G1/2(対象機種:VPRTF-100MP/VPRQF-100MP)

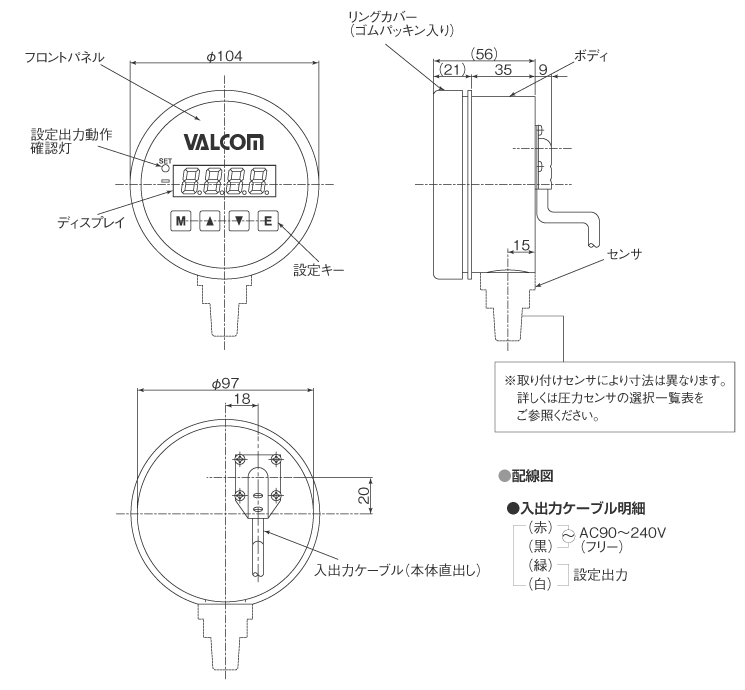

外形寸法(単位:mm)

外形寸法
圧力センサの選択一覧表
圧力センサ VPRF VPRT VPRTF VPRT VPRTF
接続ネジ G3/8 R3/8 G3/8 R1/2 G1/2
定格容量 1~50MPa 1~50MPa 100MPa
図面
圧力センサ VPRQ VPRQF VPRQF
接続ネジ R3/8 G3/8 G1/2
定格容量 1~50MPa 100MPa
図面

 1~35MPa

 50MPa

 100MPa
