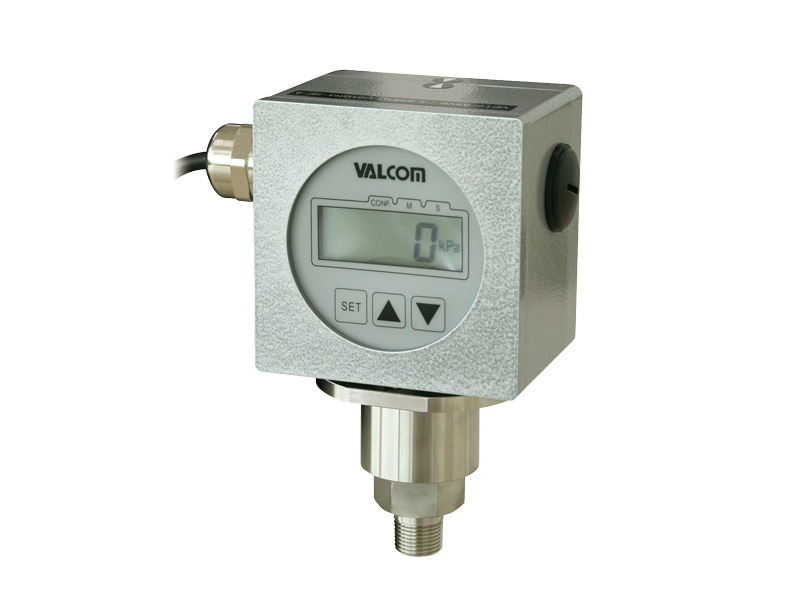

レンジ可変2線式セラミック圧力センサ
VPTS series-300Pa～300Pa
- 一般産業機械の中で微圧での圧力コントロールを必要とする用途に対応する為、高精度･高耐圧･高耐久性･高安定性をコンセプトに開発。
- 圧倒的なスペックと使いやすさ、低価格を実現しました。
※注意：受感部はSUS316L(ネジ部)+アルミナセラミック+Oリング(EPDM)です。使用流体にご注意ください。
| 測定媒体 | SUS316L(ネジ部)+アルミナセラミック+Oリング(EPDM)を腐食させない媒体 |
|---|---|
| 測定種類 | 連成圧の測定が可能 |
| 測定範囲 | -300～300Pa |
仕様
| 定格容量 | ±2.5kPa |
|---|---|
| 許容過負荷 | 200%R.C. |
| 電源電圧 | DC24V（動作可能範囲18～26.5V） |
| アナログ出力 | 4～20ｍA 2線式（上限：約22mA） 許容負荷抵抗：380Ω以下（電源電圧24V・周囲温度25℃時） |
| 応答時間 | 0.2、0.5、1、2、4、8、16、32、64（63%到達時間）から選択 |
| 表示 | 7セグメント 4桁LCD表示（文字高さ9mm）、最大表示範囲：-300～300、バックライト付き |
| 精度 | ±0.2%R.C.±1digit以下 （非直線性、ヒステリシス、繰り返し性を含む） |
| 零点の温度影響 | ±0.5%R.C./10℃以下 |
| 出力の温度影響 | ±0.5%R.C./10℃以下 |
| 使用温度範囲 | 0～50℃（アンプ・表示部） -20～80℃（測定媒体温度） 0～90%R.H.（結露不可） |
| 機能 | ダンピング機能、シミュレーション機能(ループチェック)、 異常時バーンアウト設定、ワンタッチゼロ機能など |
| 材質（本体） | アルミ合金 |
| 受感部材質 | アルミナセラミック+Oリング（EPDM） |
| 接続ネジ材質 | SUS316L |
| 接続ネジ形状 | R3/8 |
| 推奨締め付けトルク | 20N・m |
| 最大締め付けトルク | 30N・m |
| 設定変更回数（上限） | 書き込み保証回数 1万回 |
| 保護等級 | IP67相当 |
| 付属品 | ケーブルグランド 1個 |
| オプション | 50A配管固定用ブラケット一式 |

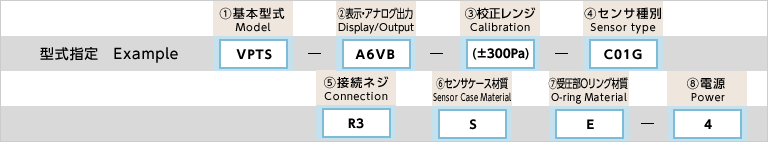

型式の選択
圧力センサの選択
圧力センサは、本体ケースへ組み込まれているためご指定は不要です。
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VPTS | レンジ可変2線式セラミック圧力センサ |
| 2.表示・アナログ出力 | ○ | A6VB | 4～20mA (2線式) 出力スケーリング可変式 表示部 バックライト付 |
| 3.校正レンジ | ○ | (±300Pa) | (-300～300Pa) |
| 4.センサ種別 | ○ | C01GR3 | セラミックセンサ 定格容量 ±2.5kPa |
| 5.接続ネジ | ○ | R3 | R3/8 |
| 6.センサケース材質 | ○ | S | SUS304 |
| 7.受圧部Oリング材質 | ○ | E | EPDM |
| 8.電源 | ○ | 4 | DC24V |

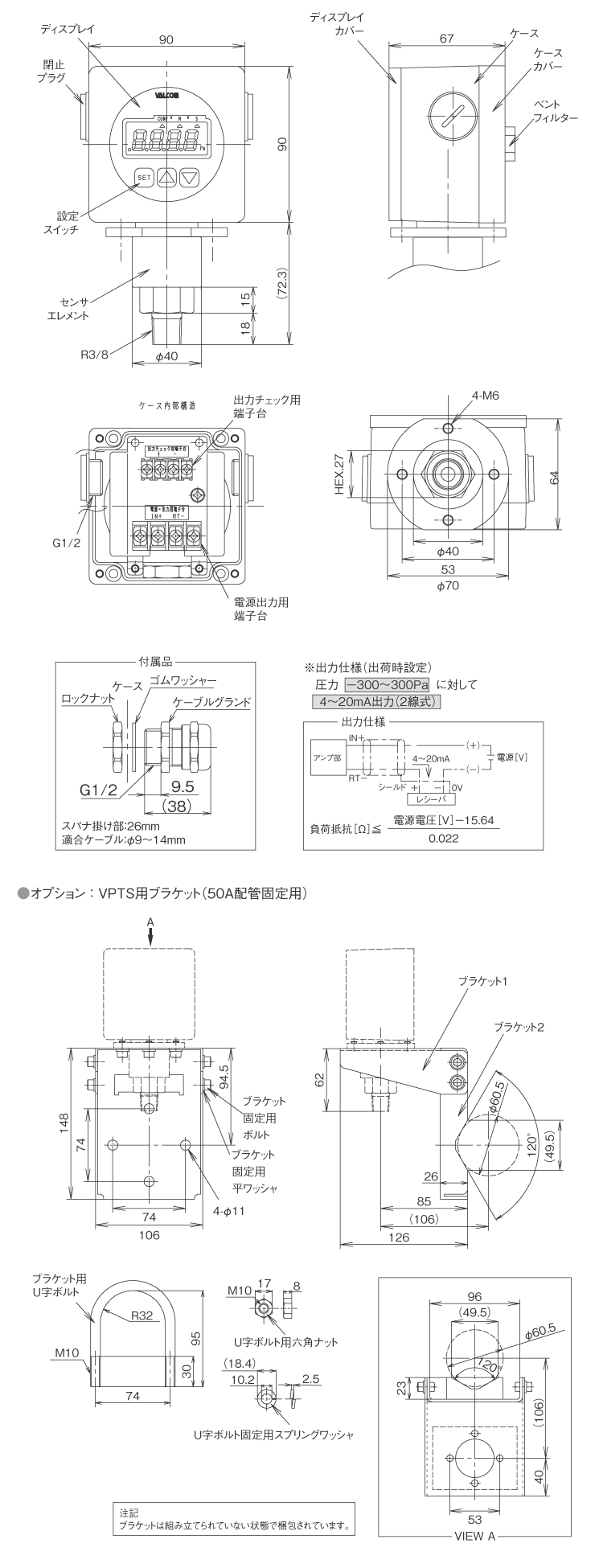

外形寸法（単位：mm）
