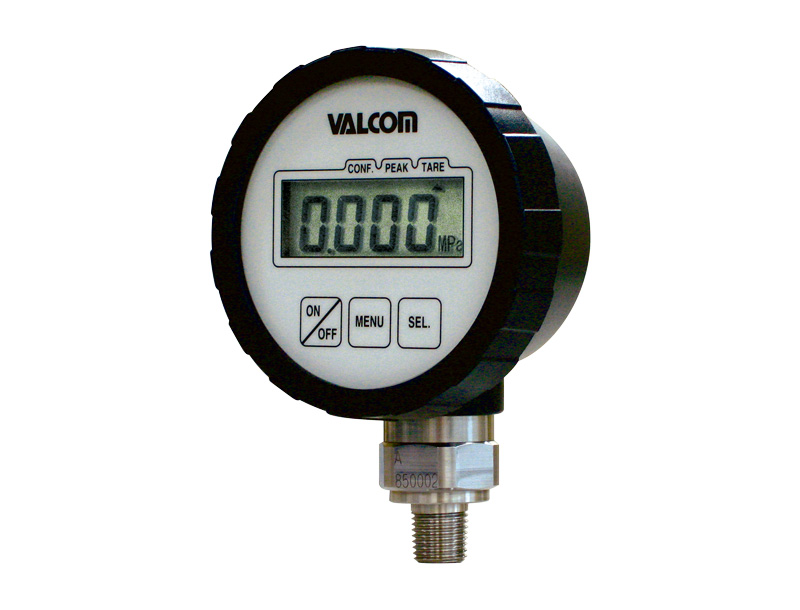

電池式デジタル圧力チェッカー
VPG8 series （中・高圧用）1MPa～100MPa
※仕様により写真と若干形状が異なる場合があります。
- ブルドン管式圧力計の現場2次校正器に最適
- 軽量、コンパクト、高精度（精度±0.25%F.S.：1MPa～50MPa）で防水タイプ（IP65相当）
- ピークホールド機能により圧力ピーク、±の変動圧力の確認可能
- 電池駆動タイプ（単4アルカリ乾電池）であるため携帯用圧力計として活用でき、電池交換も簡単
- トレーサビリティ書類も別途対応可能
| 測定媒体 | エアー・ガス・水・油等SUS630相当・15-5PH（析出硬化系ステンレス鋼）を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧の測定が可能 |
| 測定範囲 | -0.1～1MPa, 0～100MPa |
仕様
| 表示 | 4桁液晶（LCD）表示（最大-1999～2000）、文字高12.7mm |
|---|---|
| 表示変換速度 | 125ms/250ms/500ms/1s/2s/5s/10sから選択 （初期設定 1sec）※高速になるほど電池寿命は減少 |
| 精度 | ±0.25%F.S.±1digit、±0.35%F.S.±1digit(2MPa)、±1%F.S.±1digit(100MPa) |
| 零点の温度影響 | ±0.4%R.C./10℃（2～50MPaタイプ） ±1%R.C./10℃（100MPa） |
| 出力の温度影響 | ±0.4%R.C./10℃（2～50MPaタイプ） ±1%R.C./10℃（100MPa） |
| 温度補償範囲 （測定媒体温度） |
-10℃～55℃（2～50MPaタイプ） |
| 動作温度範囲（注1） | 表示部：-10～55℃ センサ部：-10℃～70℃（2～50MPaタイプ）測定媒体温度 -20℃～70℃（100MPa）測定媒体温度 |
| 許容過負荷 | 150%R.C. |
| 耐久性 | 1000万サイクル以上 |
| 電池寿命 | 約3000H（当社測定条件による）（※1） |
| 電源 | 単4アルカリ乾電池(LR03)2本 電源ON/OFFは前面のシートキーによる ローバッテリー警報:表示部にバッテリーマーク点灯 |
| 機能 | Tare（オートゼロ）、ピークホールド、最大/最小モニタ機能、移動平均機能 |
| ケース材質 | ABS |
| 受圧接続部材質 | SUS630または15-5PH（析出硬化系ステンレス鋼） |
| 保護等級 | IP65相当 |
| 外形寸法 | φ85×49.4（D：突起部含まず） |
| 質量 | 約200g（電池含む） |
| 付属品 | 取扱説明書 1部（和文または英文をご指定ください） 試験成績書 1部、モニター電池（※2） |
- （注1）使用する乾電池の仕様をご確認の上、電池メーカーが定める使用温度範囲内でご使用ください。
- （※1）常温連続通電 測定周期（=表示周期）1sec
- （※2）新品電池に交換する場合は、アルカリ乾電池のご使用をお薦めいたします。

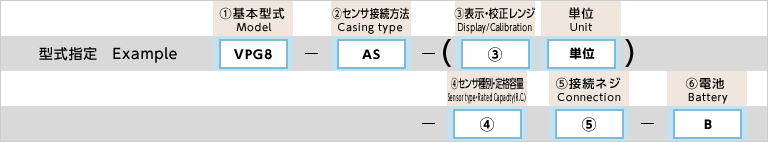

型式の選択
圧力センサの選択
圧力センサは、本体ケースへ組み込まれているためご指定は不要です。
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPG8 | 電池式4桁LCD表示デジタル圧力計 文字高 12.7mm | |
| 2.センサ接続方法 | ○ | AS | センサ下付き直結 | |
| 3.表示・校正レンジ | - | - | 定格容量 | 校正レンジの指定例 |
| 右記参照 枠内の型式を そのまま記入 |
2MPa | 1.00MPaまたは1.000MPaから選択 定格容量02MPG指定 |
||
| -.100～1.000MPaまたは-100～1000kPaから選択 定格容量02MPG指定 |
||||
| 2.00MPaまたは2.000MPaまたは2000kPaから選択 定格容量02MPG指定 |
||||
| 10MPa | 10.0MPaまたは10.00MPaから選択 定格容量10MPG指定 |
|||
| 50MPa | 50.0MPa指定 定格容量50MPG指定 |
|||
| 100MPa | 100MPaまたは100.0MPaから選択 定格容量100MPG指定 |
|||
| 4.センサ種類・定格容量 | VTA02MPG | 2MPa | ||
| VTA10MPG | 10MPa | |||
| VTA50MPG | 50MPa | |||
| Q100MPG | 100MPa | |||
| 5.接続ネジ | R2 | 接続ネジ:R1/4 | ||
| G4 | 接続ネジ:G1/2 ※定格容量 100MPG(100MPa)選択時のみ | |||
| 6.電池 | ○ | B | 単4アルカリ乾電池（LR03） | |

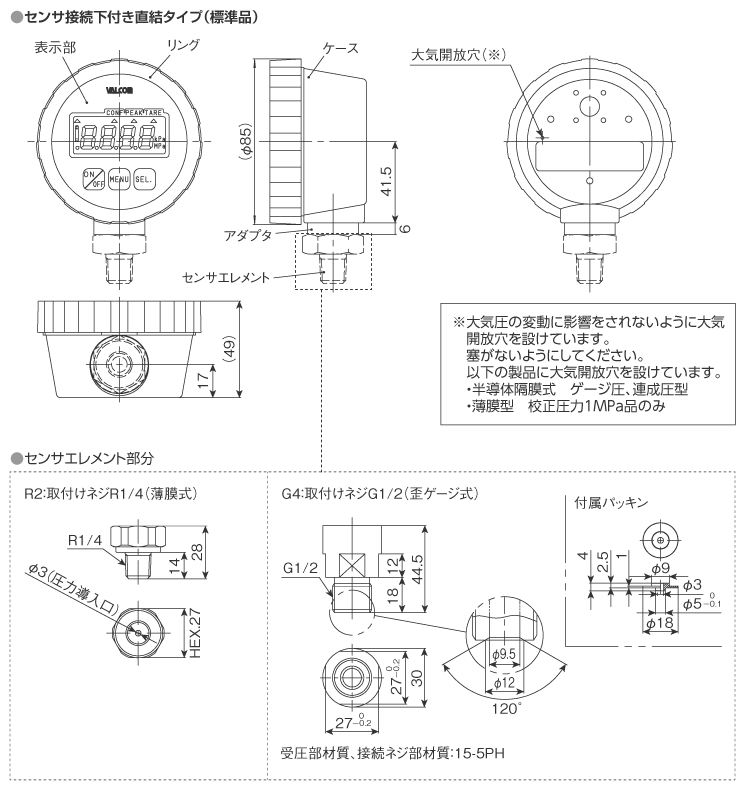

外形寸法（単位：mm）
デジタル圧力計
