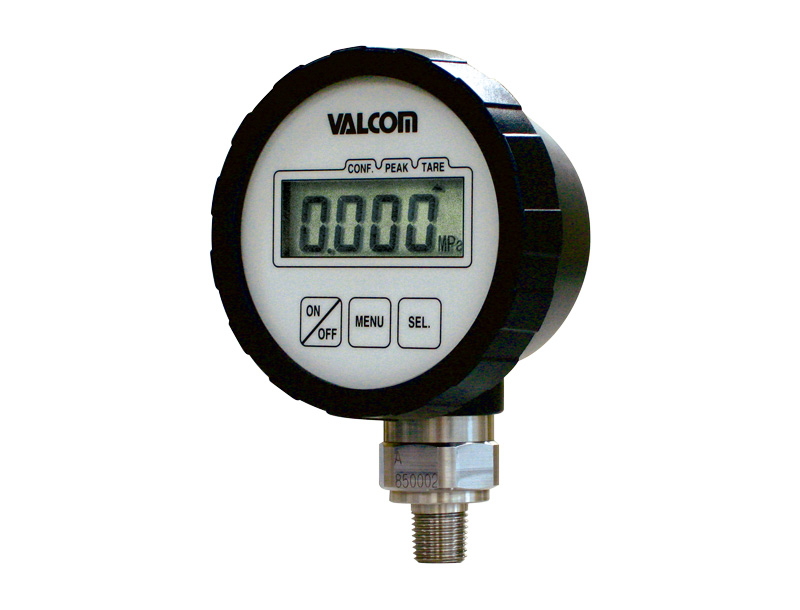

電池式デジタル圧力チェッカー
VPG8 series （低圧・絶対圧用）-100kPa～500kPa,
50kPa abs～500kPa abs
50kPa abs～500kPa abs
※仕様により写真と若干形状が異なる場合があります。
- ブルドン管式圧力計の現場2次校正器に最適
- 軽量、コンパクト、高精度（精度±0.25%F.S.）で防水タイプ（IP65相当）
- ピークホールド機能により圧力ピーク、±の変動圧力の確認可能
- 電池駆動タイプ（単4アルカリ乾電池）であるため携帯用圧力計として活用でき、電池交換も簡単
- トレーサビリティ書類も別途対応可能
| 測定媒体 | ガス・水・油等ハステロイC-22相当・SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・絶対圧・連成圧の測定が可能 |
| 測定範囲 | -100～500kPa, 0～500kPa（abs） |
仕様
| 表示 | 4桁液晶（LCD）表示（最大-1999～2000）、文字高12.7mm |
|---|---|
| 表示変換速度 | 125ms/250ms/500ms/1s/2s/5s/10sから選択 （初期設定 1sec）※高速になるほど電池寿命は減少 |
| 精度 | ±0.25%F.S.±1digit ※50kPaのみ±0.25%F.S.±2digit |
| 零点の温度影響 | ±1%R.C./0～70℃(温度補償範囲25℃基準) |
| 出力の温度影響 | ±1%R.C./0～70℃(温度補償範囲25℃基準) |
| 温度補償範囲 （測定媒体温度）（注1） |
表示部：-10～55℃ センサ部：0～70℃（媒体測定温度） |
| 許容過負荷 | 300%R.C. |
| 耐久性 | 1000万サイクル以上 |
| 電池寿命 | 約3000H（当社測定条件による）（※1） |
| 電源 | 単4アルカリ乾電池(LR03)2本 電源ON/OFFは前面のシートキーによる ローバッテリー警報:表示部にバッテリーマーク点灯 |
| 機能 | Tare（オートゼロ）、ピークホールド、最大/最小モニタ機能、移動平均機能 |
| ケース材質 | ABS |
| 受圧接続部材質 | SUS316L（ダイアフラム部：ハステロイC-22相当） |
| 保護等級 | IP65相当 |
| 外形寸法 | φ85×49.4（D：突起部含まず） |
| 質量 | 約200g（電池含む） |
| 付属品 | 取扱説明書 1部（和文または英文をご指定ください） 試験成績書 1部、モニター電池（※2） |
- （注1）使用する乾電池の仕様をご確認の上、電池メーカーが定める使用温度範囲内でご使用ください。
- （※1）常温連続通電 測定周期（=表示周期）1sec
- （※2）新品電池に交換する場合は、アルカリ乾電池のご使用をお薦めいたします。

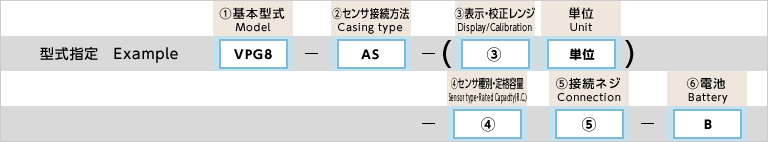

型式の選択
圧力センサの選択
圧力センサは、本体ケースへ組み込まれているためご指定は不要です。
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPG8 | 電池式4桁LCD表示デジタル圧力計 文字高 12.7mm | ||
| 2.センサ接続方法 | ○ | AS | センサ下付き直結 | ||
| 3.表示・校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | |
| 右記参照 枠内の型式を そのまま記入 |
正圧 | (0～50kPa) | 50kPaまたは 50.0kPaから選択 |
||
| (0～100kPa) | 100kPaまたは 100.0kPaから選択 |
||||
| (0～200kPa) | 200kPaまたは 200.0kPaから選択 |
||||
| (0～500kPa) | 500kPa指定 | ||||
| 絶対圧 | (0～50kPa abs) | 50kPa(abs)または 50.0kPa(abs)から選択 |
|||
| (0～100kPa abs) | 100kPa(abs)または 100.0kPa(abs)から選択 |
||||
| (0～200kPa abs) | 200kPa(abs)または 200.0kPa(abs)から選択 |
||||
| (0～500kPa abs) | 500kPa(abs)指定 | ||||
| 連成圧 (±の校正レンジの場合) 連成圧の場合は( )で括る |
(±50kPa) | ±50kPaまたは ±50.0kPaから選択 |
|||
| (±100kPa) | ±100kPaまたは ±100.0kPaから選択 |
||||
| (-100～200kPa) | -100～200kPaまたは -100.0～200.0kPaから選択 |
||||
| (-100～500kPa) | -100～500kPa指定 | ||||
| 4.センサ種類・ 定格容量 |
右記参照 枠内の型式を そのまま記入 |
正圧 | H050KPG50kPa（ゴアテックス通気付ゲージ圧） | ||
| A100KPG100kPa（ゴアテックス通気付ゲージ圧） | |||||
| A200KPG200kPa（ゴアテックス通気付ゲージ圧） | |||||
| A500KPG500kPa（ゴアテックス通気付ゲージ圧） | |||||
| 絶対圧 | H050KPA 50kPa abs | ||||
| A100KPA 100kPa abs | |||||
| A200KPA 200kPa abs | |||||
| A500KPA 500kPa abs | |||||
| 連成圧 | HR050KP ±50kPa | ||||
| PR100KP ±100kPa | |||||
| PR200KP -100～200kPa | |||||
| PR700KP -100～500kPa | |||||
| 5.接続ネジ | R2 | 接続ネジ R1/4 ※センサ種類・定格容量 PR100KP ±100kPaのみ選択可 | |||
| R3 | 接続ネジ R3/8 | ||||
| G3 | 接続ネジ G3/8 | ||||
| 6.電池 | ○ | B | 単4アルカリ乾電池（LR03） | ||

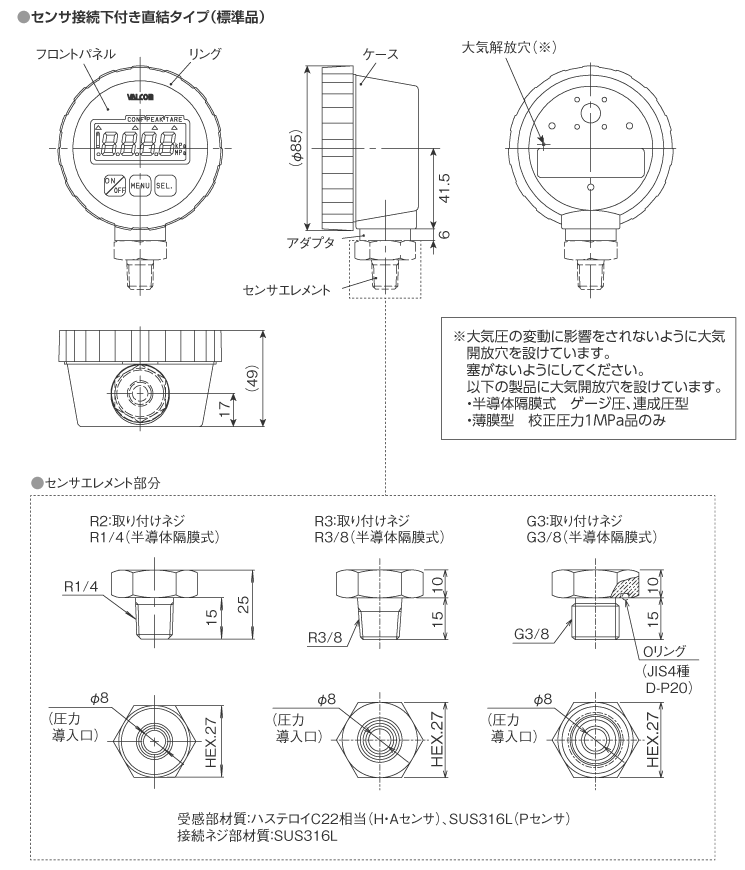

外形寸法（単位：mm）
デジタル圧力計
