生産終了 (弊社営業担当者迄お問合せください)
アナログ出力/BCD出力付丸型デジタル圧力計
VPC series（センサ直結アナログ出力・BCD出力付）50kPa～100MPa
50kPa abs～1700kPa abs
50kPa abs～1700kPa abs
※仕様により写真と若干形状が異なる場合があります。
- 5種類のアナログ出力と3種類のBCD出力から選択でき併用が可能
- アナログ出力は液圧測定に最適なマイコンを使わない高速応答タイプをご用意
- 高精度・長寿命
- 豊富な圧力レンジから選択可能
| 測定媒体 | エアー・ガス・水・油等の各種媒体 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧・負圧・連成圧および絶対圧の測定が可能 |
| 測定範囲 | 低圧・絶対圧・中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 （圧力センサ部は左写真をご参照ください） |
仕様
| 表示 | 1999 3 ½桁 高輝度赤色LED（文字高約15mm） |
|---|---|
| 表示変換速度 | 3回/秒（標準）、1～15回/秒まで指定可能 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 使用温度範囲 | 0～55℃（氷結不可） |
| 使用湿度範囲 | 0～90%RH（結露不可） |
| 外形寸法 | φ104×56（D:突起部含まず） |
| 質量 | 約650g（仕様により異なります） |
| 付属品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部（※2） |
- （※1）圧力センサの選択一覧表で選択された圧力センサの精度を加算してください。
- （※2）コネクタなどの付属品は 「付属品/オプション」ページをご参照ください。

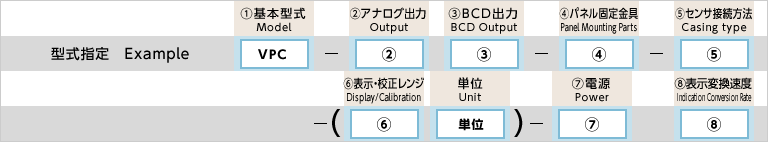

型式の選択
圧力センサの選択
圧力センサの仕様・型式は圧力センサの選択一覧表をご参照いただき、型式をご指定ください。
例：VPC - A3B1 - S - A - 1.000MPa - 1 / VPRQ - 1MP
例：VPC - A3B1 - S - A - 1.000MPa - 1 / VPRQ - 1MP
電源トランスの選択
AC電源ご使用時のみ専用電源ページをご参照いただきご指定ください。
例：TUC - AC100V - 3 - 1N
例：TUC - AC100V - 3 - 1N
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | アナログ出力/BCD出力付丸型デジタル圧力計 | |||
| 2.出力 | - | - | 出力種類 | 応答周波数 | 許容負荷 | |
| 無記入 | なし | |||||
| D | 表示のみ(出力なし) ※Dをご選択時、アナログ出力・BCD出力は選択できません |
- | - | |||
| A1 | 1mV/digit (±1999mV max.) | 1.2kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波数=1/2T(Hz)として算出した値です。 使用するセンサにより応答周波数が決定されますので応答性を重要視される場合はご相談ください。 |
10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA(4線式) | 333Hz | 250Ω以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD出力 | - | - | 出力種類 | 応答周波数 | 許容負荷 | |
| 無記入 | 出力なし | - | - | |||
| B1 | BCD TTL正 | 表示変換速度の周期に同期 | ±3mA | |||
| B2 | 生産中止 BCD TTL負 | |||||
| B1O | BCDオープンコレクタ (信号時出力Tr OFF) |
35V 25mA | ||||
| B2O | BCDオープンコレクタ (信号時出力Tr ON) |
|||||
| 4.パネル固定金具 | S | パネル固定金具なし：A=センサ下付き直結タイプはS固定 | ||||
| P | パネル固定金具あり：B=センサ裏付き直結タイプのみ選択可 | |||||
| 5.センサ接続方法 | A | 下付き直結（圧力センサのみ） | ||||
| B | 裏付き直結（圧力センサのみ） | |||||
| 6.表示・校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご参照いただきご指定ください |
|||||
| 7.電源［消費電流］ | 1 | AC100V [5VA] | AC電源をご指定時は専用トランスユニット「TUC」が付属されます。トランスユニットの仕様はVPC専用電源ページをご参照ください。 | |||
| 11 | AC110V [5VA] | |||||
| 2 | AC200V [5VA] | |||||
| 22 | AC220V [5VA] | |||||
| 3 | DC±12V [200mA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [200mA] ※出力A5の場合は選択不可 | |||||
| 8.表示変換速度 （オプション） |
表示変換速度 標準 3回/秒 オプション（ 回/秒） ※回数指定は1～15回/秒の中でご指定ください |
|||||

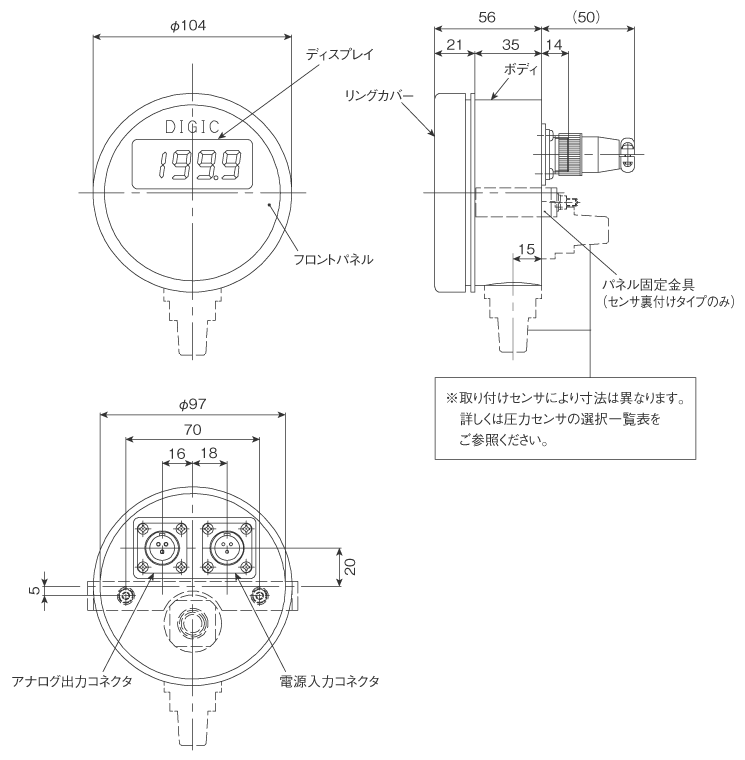

外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||
|---|---|---|---|---|---|---|
| 圧力センサ | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 接続ネジ | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 定格容量 | 50kPa（またはabs） | 100～700kPa（またはabs） | 100～1700kPa（またはabs） | |||
| 図面 |  |
 |
||||
| 圧力センサ | VNF | VPRF | VPRT | VPRTF | ||
| 接続ネジ | G3/4 | G3/8 | R3/8 | G3/8 | ||
| 定格容量 | 100～1700kPa（またはabs） | 1～50MPa | 1～50MPa | |||
| 図面 |  |
 |
 |
|||
| 圧力センサ | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |
| 接続ネジ | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |
| 定格容量 | 100MPa | 1～50MPa | 100MPa | |||
| 図面 |
|
●1～35MPa
●50MPa
|
●100MPa
|
|||

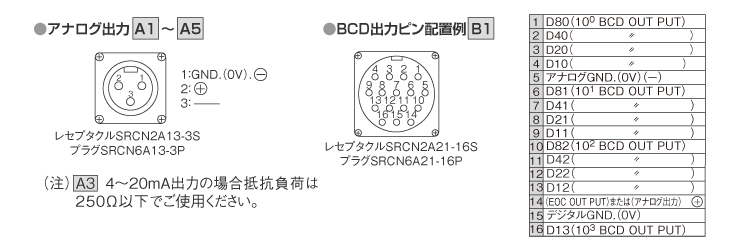

出力仕様

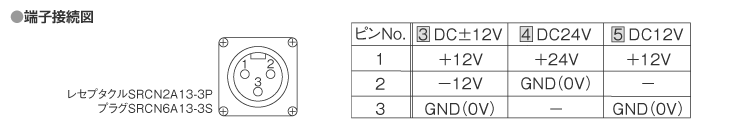

電源仕様
※AC電源仕様時は専用トランスユニットTUC型をご使用ください（VPC専用電源ページ参照）
